Aplicar Perfil al Elemento

Los Perfiles están disponibles para Muros, Pilares, Vigas, y Objetos de Biblioteca.

Aplicar un perfil a un elemento en las definiciones del elemento o desde el Gestor de Perfiles.

Desde las definiciones de los elementos (muro, viga, pilar):

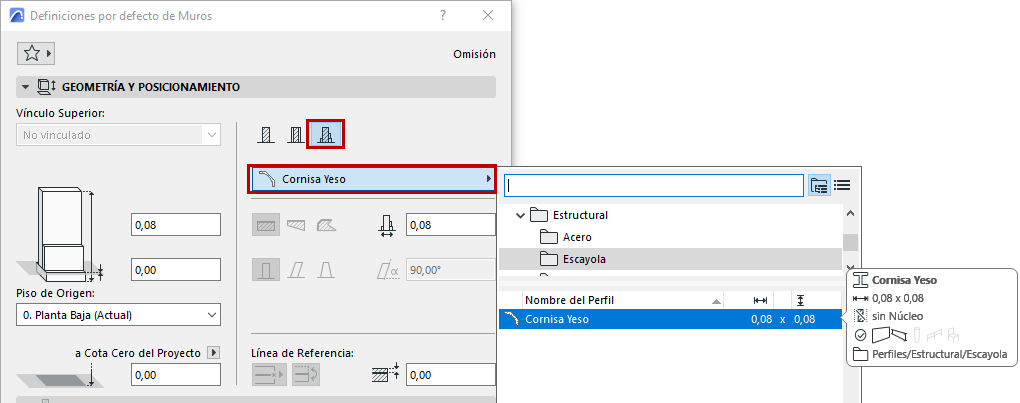

  1. Abra las definiciones del elemento .
  2. En el Panel de Geometría y Posicionamiento, haga clic en el icono "Perfil complejo".
  3. Utilice el desplegable para seleccionar un perfil.

    Nota: Esta ventana emergente enumera los perfiles cuya configuración "usar con" incluye su tipo de elemento: véase "Usar Con" - definir la disponibilidad del perfil

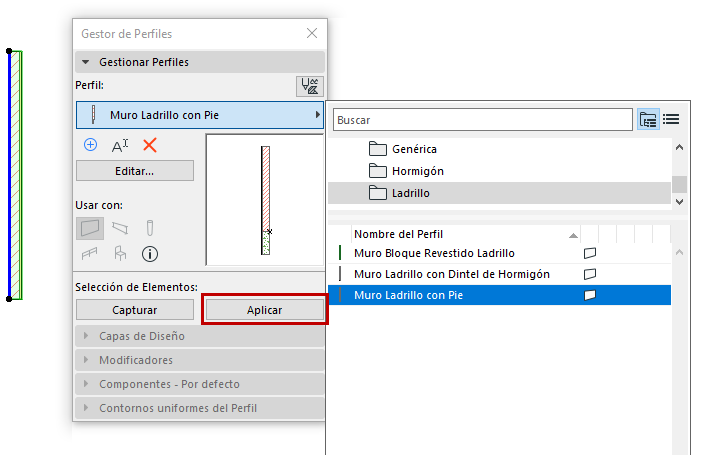

Desde Gestor de Perfiles

  1. Seleccione uno o más elementos en la ventana del modelo.
  2. En el Gestor de Perfiles, seleccione desde el desplegable de Elegir Perfil.
  3. Haga clic en Aplicar.
