Edición Gráfica de Geometría de Cubiertas
Para editar gráficamente la geometría de una Cubierta seleccionada, edite uno de los siguientes elementos:
- la línea pivote
- una línea de cumbrera
- la línea de división del nivel de Cubierta, si la Cubierta tiene varios niveles
- la línea de Contorno

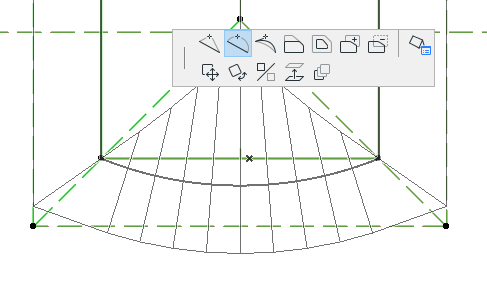

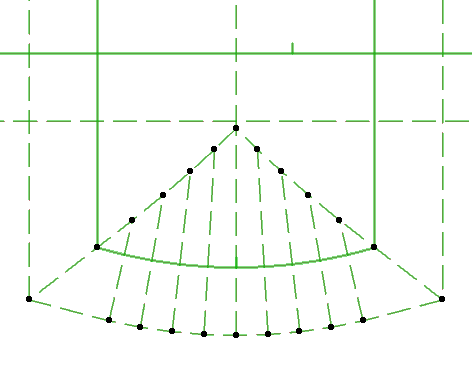

Para editar la línea de pivote, utilice los comandos de edición de polígonos que ya conoce de la paleta flotante:

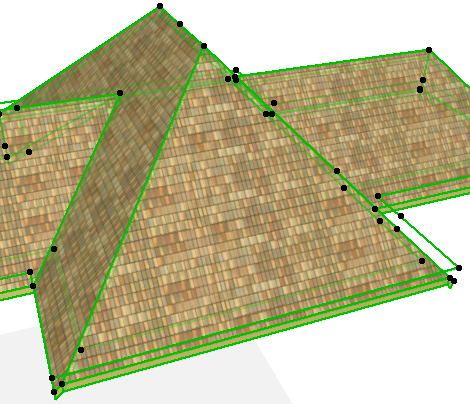

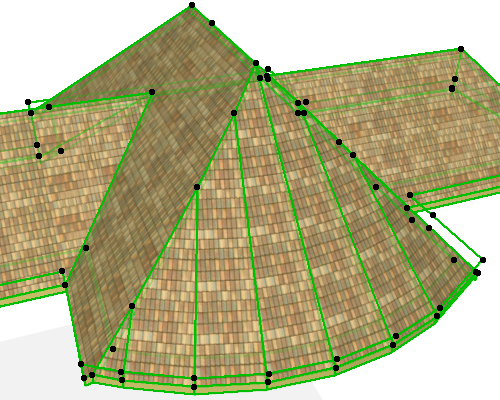

Como puede ver en 3D, editando la línea de pivote se ajusta la geometría del plano de cubierta y de los planos adyacentes según sea necesario:

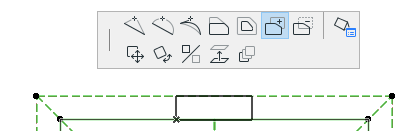

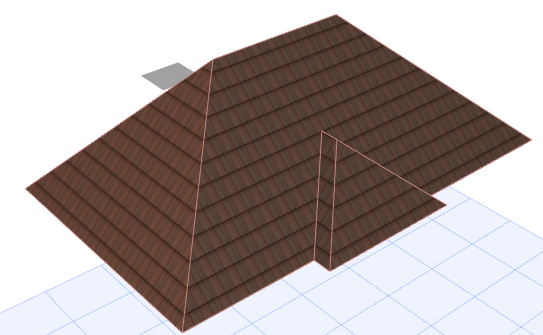

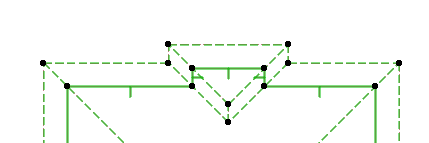

Abajo, hemos añadido una extrusión a la cubierta utilizando el comando de edición Añadir a Polígono de la paleta flotante. La geometría de cubierta resultante se modifica, con cada plano de cubierta ajustado según sea necesario, y la cubierta sigue siendo un solo elemento coherente.
