Superficies de Corte y Contornos (Definiciones del Elemento)

Relevante para Muro, Forjado, Cubierta, Estructura Compleja, Forma, Malla, Viga, Pilar

Superficies de Corte

Defina los atributos mostrados para las superficies de corte en Sección y en la Planta.

  • Para un elemento básico:
  • Defina la línea de corte y la pluma
  • Para un elemento básico, compuesto o de perfil complejo:

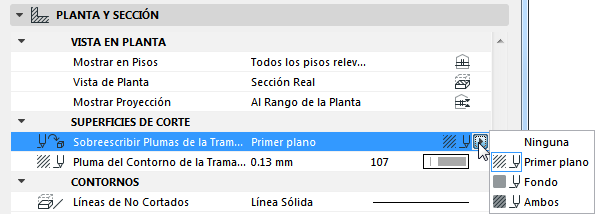

  • Si es necesario, sobrescriba las plumas de primer plano / fondo de trama de este elemento (definidas por omisión en el Material de Construcción). Para hacerlo, elija Primer Plano, Fondo o Ambos en el elemento desplegable Sobrescribir Pluma Trama Corte para acceder a los controles correspondientes.


Contornos

Utilice estes ajustes para definir las línea y los colores de los contornos de los elementos que se encuentran por encima (Proyectado) o por debajo (Cortado) del Plano de Corte de Planta.

  • Líneas Proyección se mostrará si la opción desplegable Vista de Planta se define en “Sección + Proyección” o “Todo Proyectado”.
  • Líneas de No Cortados se mostrará si la opción desplegable Vista de Planta se define en “Sección Real” o “Sólo Contornos”.
