Categoría de Línea

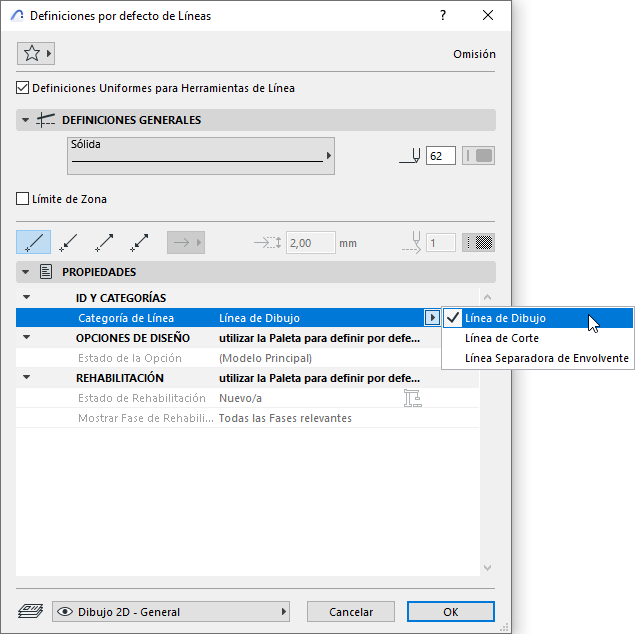

Utilice el Panel de Propiedades de las Definiciones de Línea para asignar categorías de línea.

Utilice las categorías de línea para afinar las Sobrescrituras Gráficas y exportar las definiciones para líneas dependiendo de su categoría.



Las tres categorías de línea: Dibujo, Corte y Separador de Capas.

Por defecto:

  • Todas las líneas de contorno son "Líneas de Corte"
  • Todas las líneas separadoras de capas (de las estructuras compuestas) son "Separadores de Capas"
  • Todas las demás líneas son de "Dibujo"

Las categorías de Línea pueden ser útiles

  • Si ha explotado un muro compuesto en líneas y tramas que lo constituyen.
  • Si dibuja líneas a mano en una ventana 2D o de tipo Sección

Asigne categorías a estas líneas según su función en la planta. De este modo, incluso las líneas a mano alzada pueden ser consideradas Líneas de Corte o Líneas Separadoras de Capas.

Asignar categorías de línea puede también ser práctico cuando se guarda el archivo en formatos DXF/DWG: el cuadro de diálogo de Definición de Traducción DXF/DWG le permite definir una capa personalizada separada para exportar las Líneas Separadoras de Capas.

Ver Capas Personalizadas.
