Información de Elemento

El panel de Información de Elemento muestra información (p.ej. propiedades, dimensiones) de los elementos seleccionados en la Planta. (Utilice en el menú Ventana > Paletas > Información de Elemento para visualizarla.)

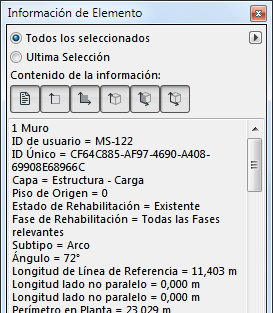

Elija Todos los seleccionados o Última Selección para definir los elementos seleccionados que deberían considerarse.

Los botones de Contenido de la información en la parte superior de la paleta definen qué información será mostrada. Si ninguno de los botones está activado, se mostrará solamente el número y tipo de elementos seleccionados.

Estos seis botones muestran, de izquierda a derecha:

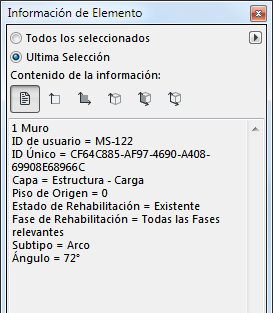

  • Clasificaciones y Propiedades

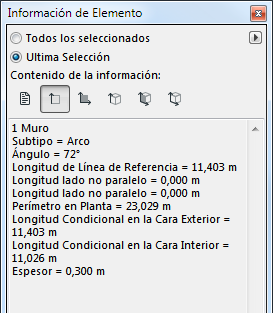

  • Valores de longitud, Circunferencia y Espesor;

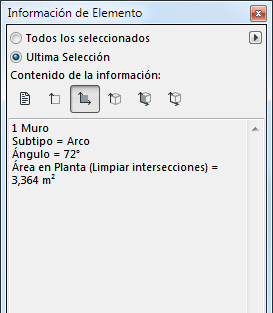

  • Valores de Área

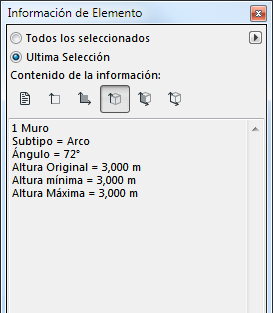

  • Valores de Altura

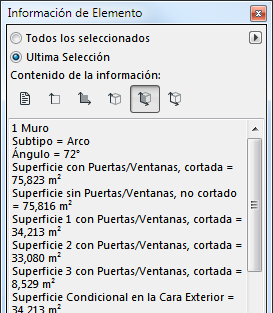

  • Valores de Área de la Superficie

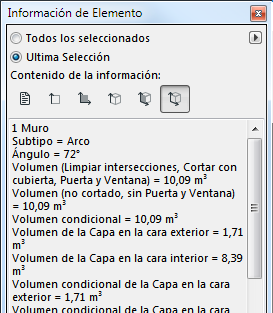

  • Valores de Volumen

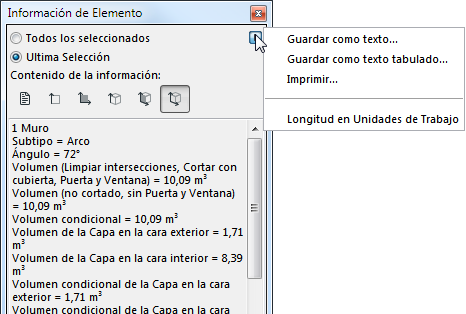

Utilice los comandos del desplegable de la parte superior derecha para guardar o imprimir los datos mostrados.
