Dibujar una Trama 2D

Use la Herramienta Trama para dibujar tramas libremente en el proyecto, por ejemplo, para crear patrones en una vista de Sección o Alzado.

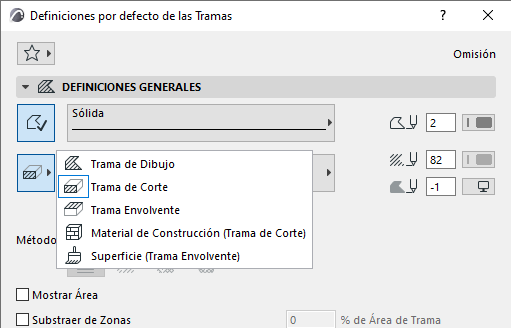

  1. En las definiciones de la Herramienta Trama, elija una Categoría de Trama.

    • Las tres primeras (Dibujo/Corte/Envolvente) son las mismas categorías definidas en el diálogo de Tramas. Ver Categorías de Trama
    • Use la categoría que corresponda a la función de la Trama: si está tramando un elemento de sección, elija Trama de Corte; si está trabajando en un elemento sin cortar en Alzado, seleccione Trama Envolvente.
    • Las otras dos categorías (Material de Construcción y Superficie) facilitan hacer coincidir las tramas de corte basadas en Materiales de Construcción, y tramas envolventes basadas en Superficies. Véase las descripciones a continuación.
  2. El desplegable de Trama ahora contiene Tramas de esa Categoría. Elija un tipo de Trama (o Superficie o Material de Construcción).
  3. Dibuje una trama.

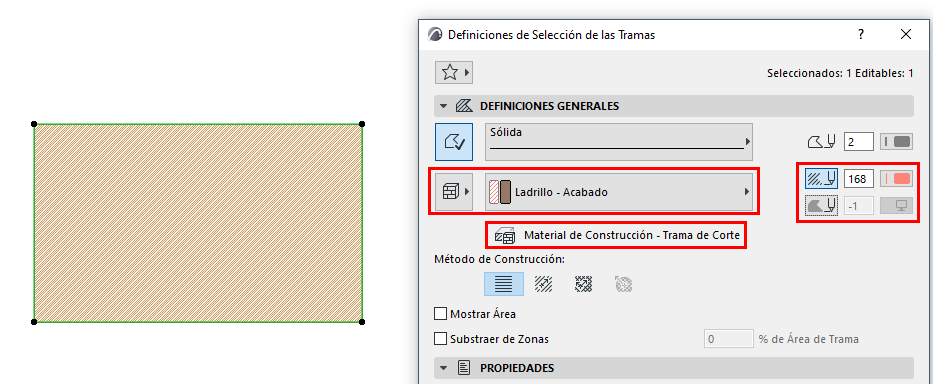

Material de Construcción (Trama de Corte)

Usa la trama de corte y los colores del Material de Construcción elegido.

Si es necesario, puede sobrescribir esos colores de  fondo/primer plano para el elemento Trama.



Note:

  • Un elemento Trama en esta categoría es tratado como una “Trama de Corte” en las Reglas de Sobrescritura Gráfica.
  • En los criterios (p. ej. Buscar y Seleccionar, o en los Esquemas), “Material de Construcción - Trama de Corte” es un criterio por separado específico.

Superficie (Trama Envolvente)

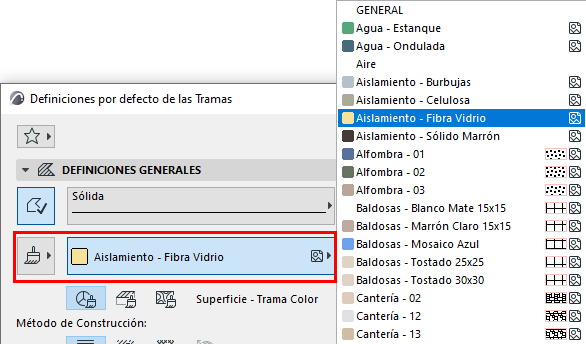

  1. Seleccione una Superficie de la lista desplegable.

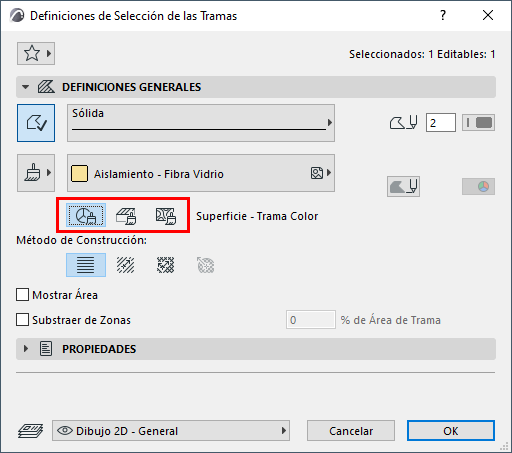

  2. Elija usar el Color, la Envolvente o la Textura de la Superficie elegida.


    Note:

    • Un elemento Trama en esta categoría es tratado como una “Trama Envolvente ” en las Reglas de Sobrescritura Gráfica.
    • En los criterios (p. ej. Buscar y Seleccionar, o en los Esquemas), la Superficie/Color/Envolvente/Textura de la Trama son criterios separados.

Superficie - Trama Color

Usa la Pluma de Fondo del color de la Superficie.

Si es necesario, puede sobrescribir este color para el elemento Trama.

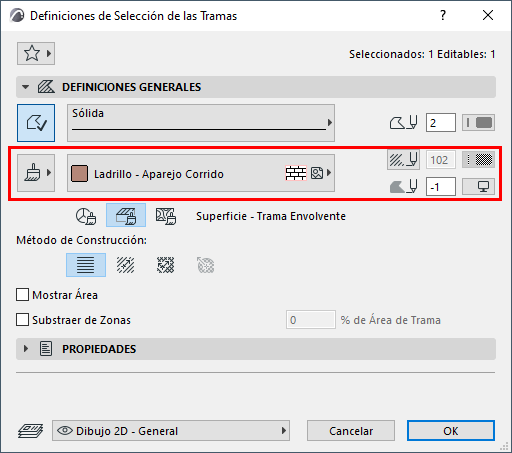

Superficie - Trama Envolvente

Usa la Pluma de Primer Plano de la Trama Envolvente de la Superficie.

Si es necesario puede sobrescribir las plumas de Fonfo y de Primer Plano del elemento Trama.

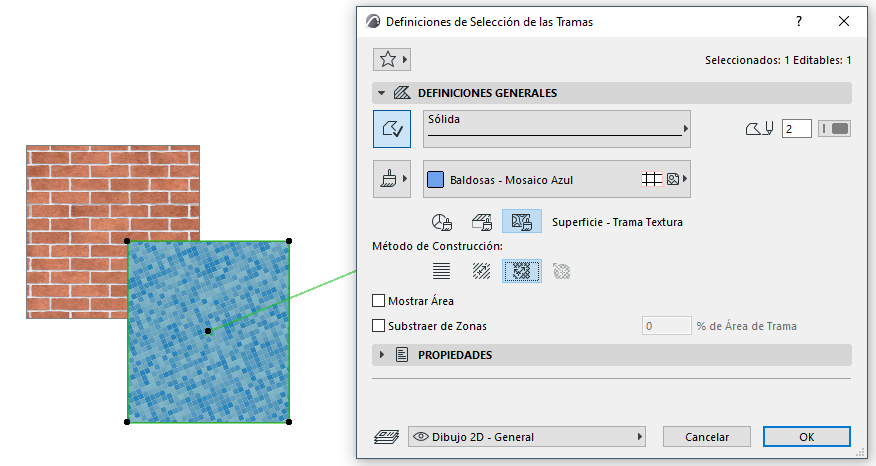

Superficie - Trama Textura

Esta Trama está basada en la textura de la Superficie. No utiliza plumas.
