Acotar Espesor de Muros o Forjados
Para Muros en Planta/Sección, y para Forjados en Sección:

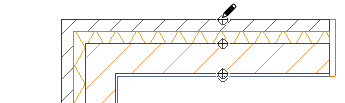

- Con la Herramienta Acotación Lineal activa, haga clic en la línea de contorno del elemento a acotar.
- Aparecerán los puntos de referencia en las caras, capas y/o línea de referencia (según las definiciones en los Detalles de Cota - ver abajo).

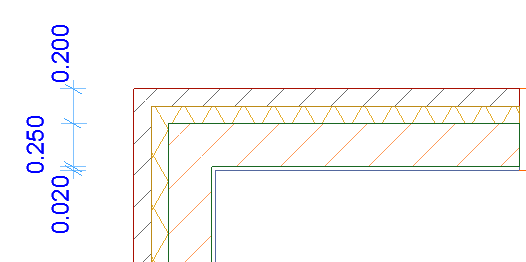

- Haga doble clic para completar la cadena de acotación y colóquela con el cursor Martillo.

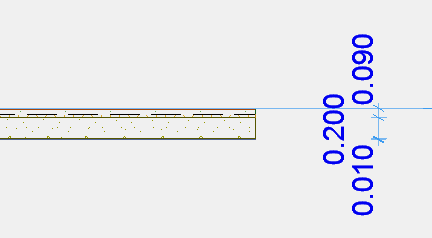

En la Sección, puede acotar el espesor de Forjados del mismo modo:
Si coloca una serie de marcadores de acotación de ancho de muro a lo largo de un muro encadenado, sólo se visualizarán los puntos de acotación colocados en los muros perpendiculares a la cadena de acotación.
Acotar las Capas de Elementos Compuestos o con Perfil Automáticamente
Para acotar las diferentes capas y/o líneas de referencia de un elemento compuesto o con perfil automáticamente:
- Vaya al panel de Detalles de Cota de las Definiciones de Acotación (o los controles correspondientes en el Cuadro Info).
- Elija el Método Automático y luego active las opciones para la acotación.
Use una o más casillas combinadas para obtener las cotas que necesite.

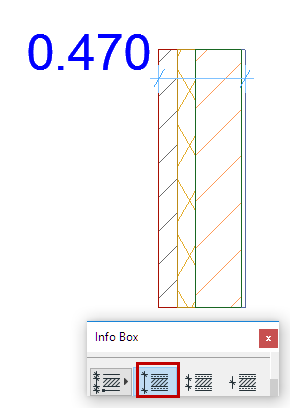

Acotar Caras Exteriores

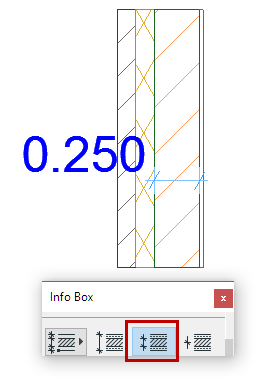

Acotar Caras del Núcleo

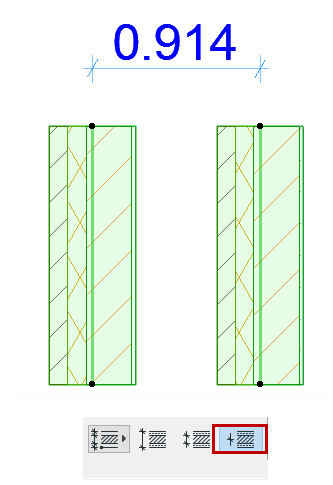

Líneas de Referencia de Cota
