Cotas de Alzado

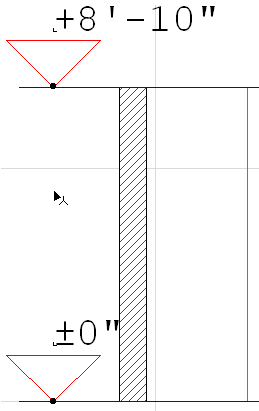

Las Cotas de Alzado (un método de construcción de la herramienta de Acotación Lineal) muestran los valores de altura en vistas de Sección/Alzado/AI y Documento 3D.
Nota: En la Planta o las ventanas de Hoja de Trabajo/Detalle, use las Cotas de Nivel. Ver Cotas de Nivel.

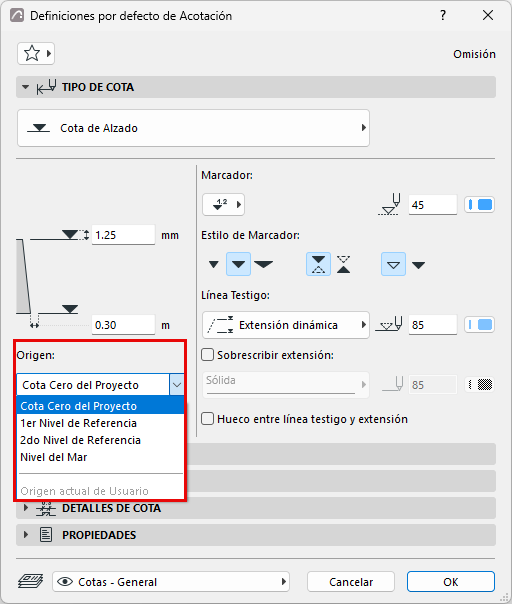

La Acotación de Alzado es calculada en base al Origen de Cota, que puede ajustar del modo que necesite en las Definiciones de Acotación Alzado.
- Cero del Proyecto
- Nivel del Mar (definido en Opciones > Preferencias del Proyecto > Niveles de Referencia.)
- Un Nivel de Referencia (definido en Opciones > Preferencias del Proyecto > Niveles de Referencia)
- Origen Actual de Usuario: esta opción aparece solamente para cadenas seleccionadas de Cotas de Alzado e indica que el Origen de Usuario ha cambiado desde que se colocó la cadena de cotas y que ésta no ha sido actualizada.
Colocar Cadena de Cotas de Alzado
- Active la Herramienta Acotación, con el método de construcción de Acotación Alzado.
- En la ventana de Sección/Alzado/AI o Documento 3D: haga clic en los puntos en los que necesita Cotas de Alzado.

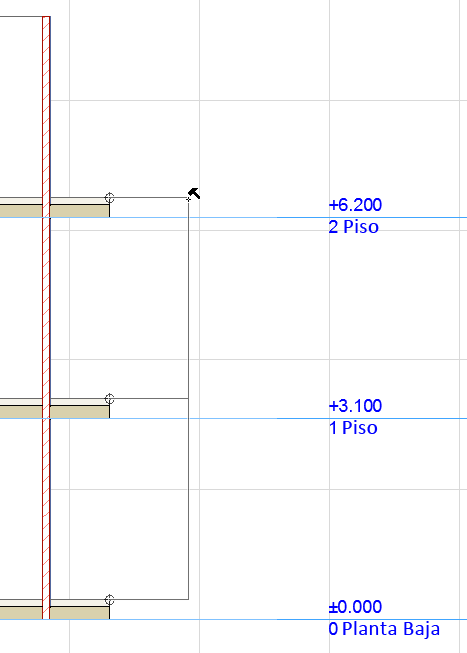

- Haga doble clic (o haga clic en OK en la Barra de Control) y use el cursor Martillo para colocar la cadena.

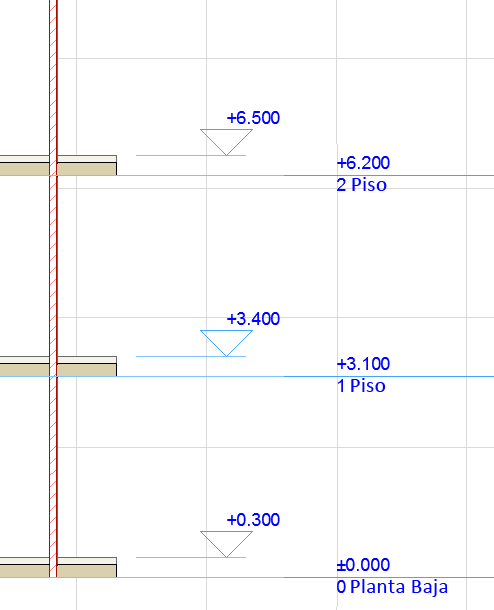

En las ventanas de Sección/Alzado/AI, puede acotar todas las Líneas de Nivel de Piso en un solo paso.
Seleccionar Cotas de Alzado
Haga mayús+clic en el eje invisible de la cadena (donde el cursor cambia a la forma de Mercedes con Flecha).
