Cotas de Nivel

Puede colocar una Cota de Nivel en cualquiera de los siguientes elementos:

  • Forjado
  • Malla
  • Cubierta (plano simple y plano múltiple)
  • Estructura Compleja
  • Escalera (y sub-elementos de Escalera)
    Nota: Una Cota de Nivel colocada en un espacio vacío (en lugar de un elemento) se asociará al nivel del Piso.

Colocar Cota de Nivel

  1. Pase el cursor por encima del elemento y haga clic para colocarla. Debe hacer clic en las partes visibles y seleccionables del elemento de destino.

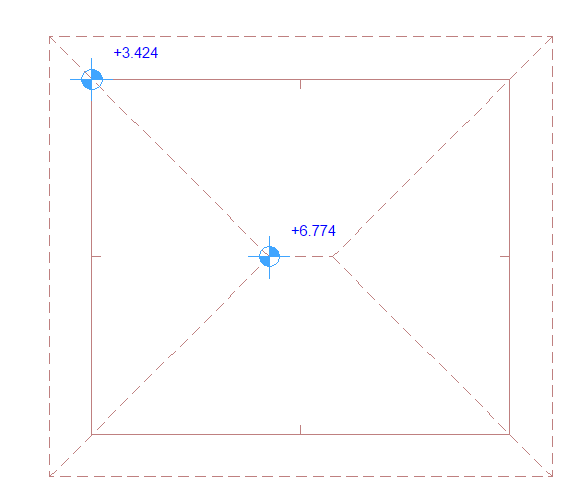

    Figura 1. Cotas de Nivel en una Cubierta

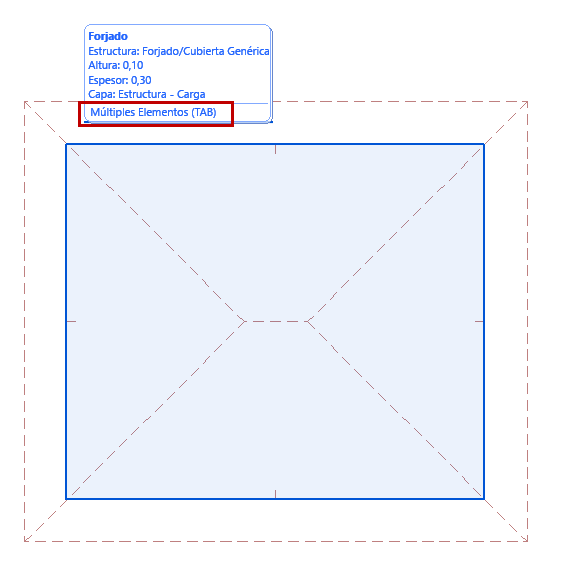

Si el cursor está sobre varios elementos: pulse la tecla Tabulador hasta que se resalte el elemento deseado y, a continuación, haga clic para colocar la cota.

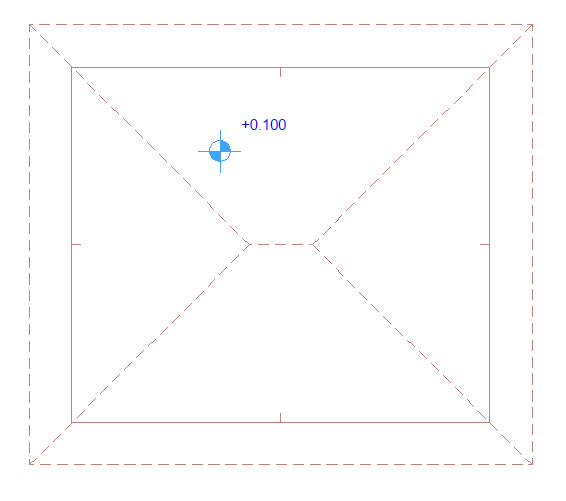

Cota de Nivel en un Forjado

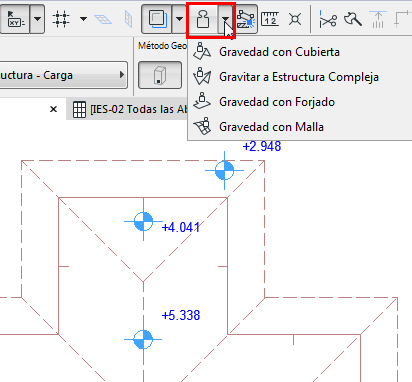

Usar la Gravedad para filtrar los elementos de destino

Si la Gravedad está activa, la Cota de Nivel puede ser colocada sobre un elemento en particular usando la Gravedad (Forjado, Cubierta, Estructura Compleja o Malla). Ver Gravedad.



Editar texto de cota

Para editar el contenido y el estilo del texto de cota: véase Estilo de Texto.

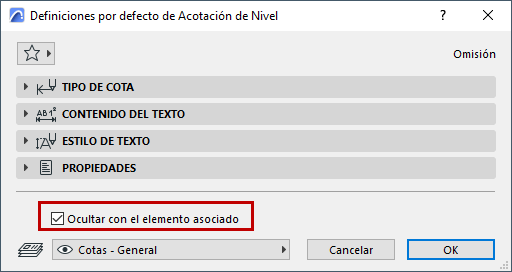

Ocultar con el Elemento Asociado

Por defecto, una Cota de Nivel será ocultada si su elemento asociado está oculto (por ejemplo en una capa oculta). Para mostrar la cota de todos modos, desmarque esta casilla.



Insertar una cota estática

Las Cotas Estáticas no son asociativas.

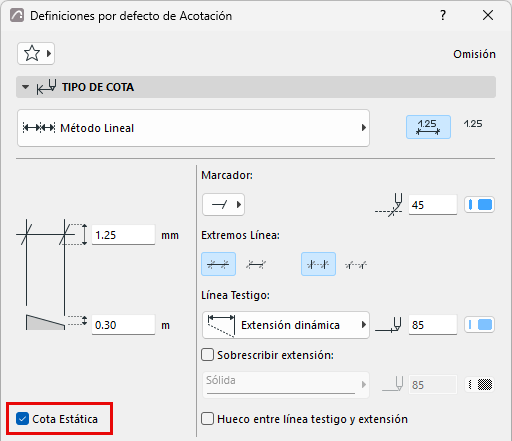

Para convertir una cota existente en estática, seleccione la cota y active la casilla de Cota Estática en las Definiciones de Acotación.

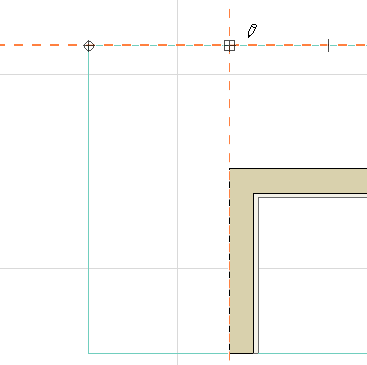

El punto de referencia de una cota lineal estática es rectangular.



Una vez una cota se ha hecho estática, no puede volverse asociativa de nuevo.
