Editar la longitud de la línea testigo

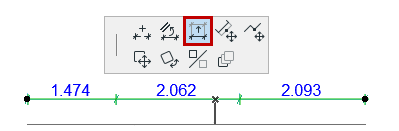

Editar la Longitud de Todas las Líneas Testigo

  1. Seleccione la cadena de cotas completa (haga clic sobre el eje de la línea de cotas).
  2. Elija el comando Editar Longitud de Línea Testigo en la paleta flotante.
  3. Mueva el cursor a la posición deseada.

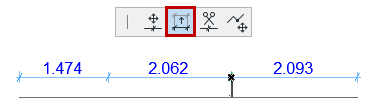

Editar Longitud de Línea Testigo Simple

  1. Seleccione el punto de Cota.
  2. Elija el comando Editar Longitud de Línea Testigo desde la Paleta Flotante

  3. Arrastre la línea testigo del punto seleccionado a su nueva ubicación.

Nota: Para elegir un estilo de línea testigo, use: Línea testigo y extensión en las Definiciones de Acotación Lineal.
