Acerca de los Módulos Vinculados
El uso de Módulos Vinculados le permite insertar el contenido de archivos externos (orígenes) en el proyecto abierto (anfitrión).

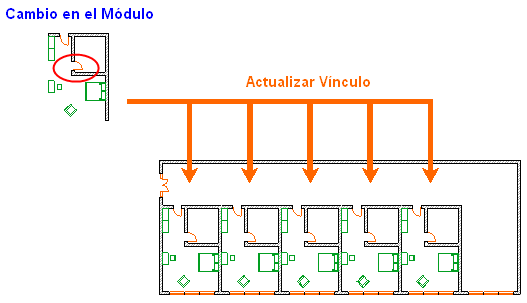

Los Módulos Vinculados se pueden utilizar, por ejemplo, para administrar las estructuras repetitivas de edificios tales como hoteles u oficinas con muchas zonas idénticas: si las zonas se sitúan como un Módulo vinculado, podrá modificarlas todas en un paso, con tan sólo actualizar el archivo origen de módulo. Además, las mismas estructuras pueden usarse en múltiples proyectos.
Al actualizar un Módulo Vinculado, tiene la opción de iniciar una Comparación de Modelos, que le ayudará a visualizar exactamente lo que ha cambiado como resultado de la actualización.
Ver Comparar Modelos de Archicad Antes y Después de la Actualización de Vínculos .
¿Qué archivos puede colocar como Módulos?
Tipos: de archivo de proyecto:
- Proyecto Solo (.pln)
- un archivo de tipo Módulo (.mod)
- un Proyecto Teamwork desde un BIMcloud (de la misma versión de que su proyecto anfitrión)
- Líneas 2D (.2dl)
Otros tipos de archivos que pueden colocarse como Módulos:
Características de los Módulos Vinculados
- Los Módulos se guardan en el proyecto anfitrión. Incluso si el Archivo de Origen no está disponible, el Módulo sigue presente y visible. Sin embargo, el Módulo no puede ser actualizado mientras el archivo de origen referenciado no está disponible.
- Los parámetros de colocación (p. ej. orientación, Capa Maestra, Opción de Diseño) de cada Vínculo pueden ser distintos aunque compartan el mismo Módulo de origen.
- El Vínculo colocado solo puede ser editado como una entidad. Sus elementos no pueden ser editados mientras formen parte de un Vínculo.
- Los elementos que pertenecen a un Vínculo seleccionado tendrán marcas de selección cuadradas en sus puntos calientes. Si están seleccionados varios Módulos, sus puntos de selección tendrán distintos colores para ayudarle a distinguirlos.

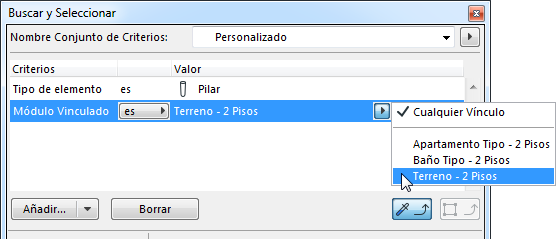

- Es posible utilizar el comando Buscar y Seleccionar para localizar elementos del Módulo Vinculado.
Atributos de los Módulos Vinculados
-
Para módulos basados en MEP Designer, consulte Gestión de atributos durante el pegado y la vinculación
- Los atributos de un Módulo Vinculado IFC son administrados según el archivo de plantilla del Traductor para la Importación usado para colocar el Vínculo IFC. Ver Vincular Archivo IFC.
Los atributos importados con vínculos no se eliminarán si elimina los vínculos.
Ver también Capa Maestra para más información acerca de las capas de los Módulos Vinculados.
Ítems de Biblioteca en Módulos Vinculados
- Elementos de Biblioteca vinculados: Al colocar un Módulo vinculado no se importan los elementos de biblioteca vinculados. Asegúrese de que los Ítems de Biblioteca utilizados por el origen también estén disponibles en el anfitrión, realizando una de las siguientes acciones:
- Utilice las mismas Bibliotecas para el origen y para el anfitrión
- Añada las Bibliotecas del origen a las bibliotecas del archivo anfitrión

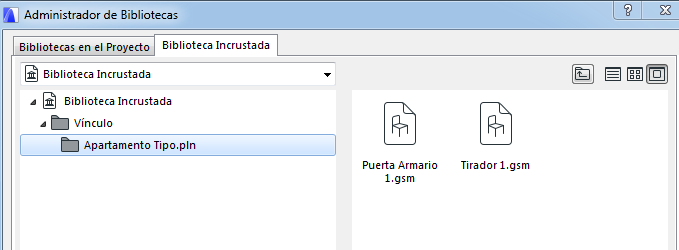

- Ítems de Biblioteca Incrustados: Al colocar un Módulo vinculado, toda la Biblioteca Incrustada del archivo origen se añadirá a la biblioteca incrustada de su archivo host. La Biblioteca Incrustada recién añadida se puede ver en su Administrador de Bibliotecas, dentro de la carpeta “Vínculos”, creada de forma automática, de su Biblioteca Incrustada. En esta carpeta, cada archivo de origen de vínculo aparece listado por separado junto con todos sus objetos incrustados. Estos objetos se actualizarán en su proyecto host si se actualizan en el proyecto de origen.
Importante: No se recomienda colocar ninguno de estos objetos en el proyecto por separado. Estos objetos se eliminarán de la Biblioteca Incrustada si el Módulo vinculado se elimina del proyecto, o si se eliminan todas las instancias colocadas del proyecto. (Advertirá las eliminaciones al volver a abrir el archivo host).
