Definir Grupos de Colisión

Bajo el Grupo 1 y el Grupo 2, use la interfaz de criterios para definir los grupos de colisión.

• Para comprobar colisiones entre todos los tipos de elemento, use el mismo criterio para ambos grupos.
• Para comprobar colisiones entre elementos 3D y elementos MEP solamente, limite uno de los grupos a elementos clasificados como MEP.

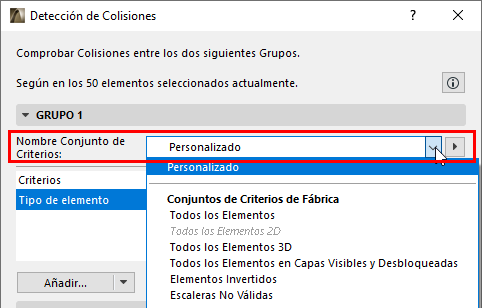

• Para usar un criterio guardado para definir un Grupo de Colisión: haga clic en la flecha Nombre Conjunto de Criterios para listar los conjuntos de criterios del proyecto:





  • Si toca un Conjunto de Criterios aquí, su contenido sobrescribirá los criterios del Grupo de Colisiones actual.
  • Los Conjuntos de Criterios listados pueden estar desactivados si el conjunto incluye criterios no aplicables a la Detección de Colisiones (p. ej. tipos de elementos 2D, o propiedades IFC.)

    Ver también Conjuntos de Criterios Predefinidos.

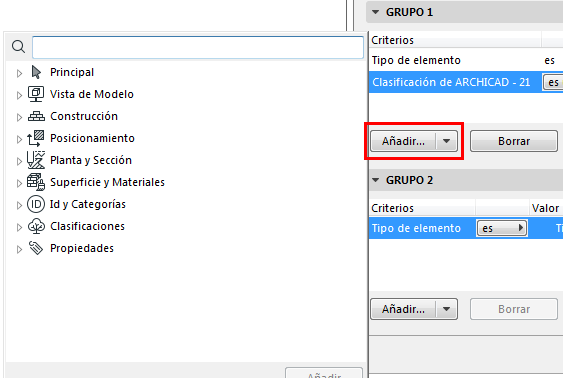

• Haga clic en Añadir para abrir un diálogo en el que podrá elegir Propiedades y Parámetros con los que delimitar el grupo con más detalle.
