Comparar Modelos: Revisar los Cambios

Lista de Cambios del Modelo

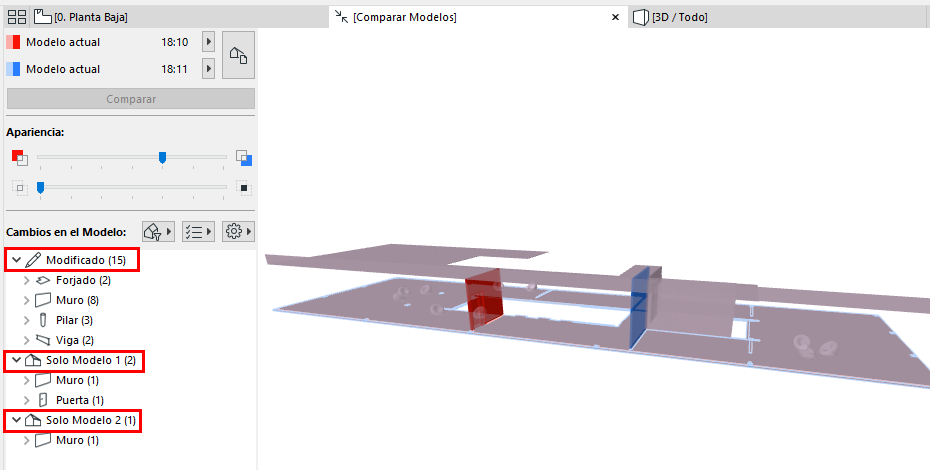

Por defecto, la lista Cambios del Modelo muestra todos los elementos modificados, agrupados por Estado (Modificado), Solo Modelo 1 y Solo Modelo 2.

Para personalizar esta lista, use los botones de filtro y configuración.

Ver Filtrar Cambios Mostrados en la Paleta de Comparación de Modelos.

Seleccionar Elementos Cambiados

Seleccione cualquier elemento de la lista Cambios del Modelo para seleccionar el elemento correspondiente en la ventana de Comparar Modelo, y viceversa.

Seleccionar Elementos Por Grupo

Seleccione un elemento principal en la lista para seleccionar todos sus elementos miembros en la ventana de Comparar Modelos.

Mostrar el Elemento Cambiado en el Modelo

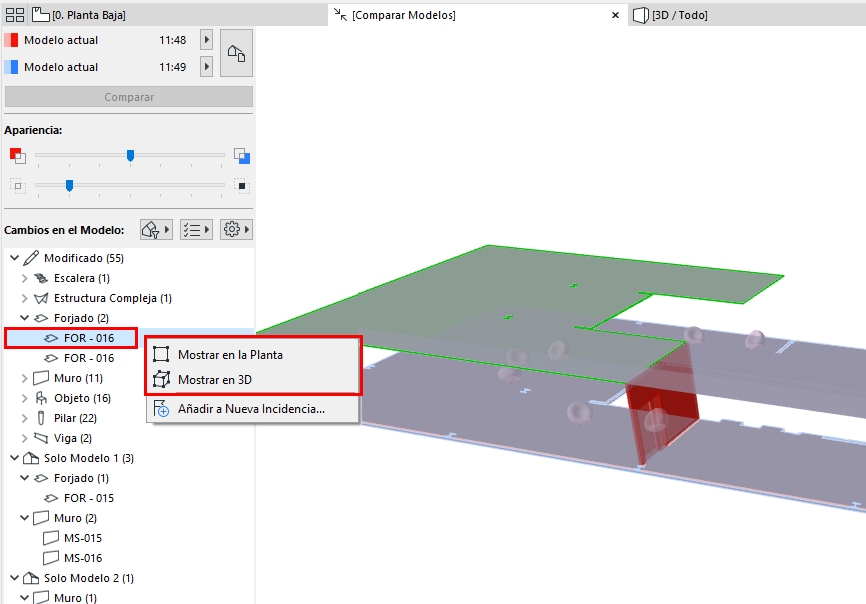

Para un ítem seleccionado en la lista de Cambios del Modelo: use los comandos del menú contextual para Mostrar en Planta o Mostrar en 3D.

Mostrar u ocultar la selección

Para un ítem seleccionado en la ventana de Comparar Modelos:

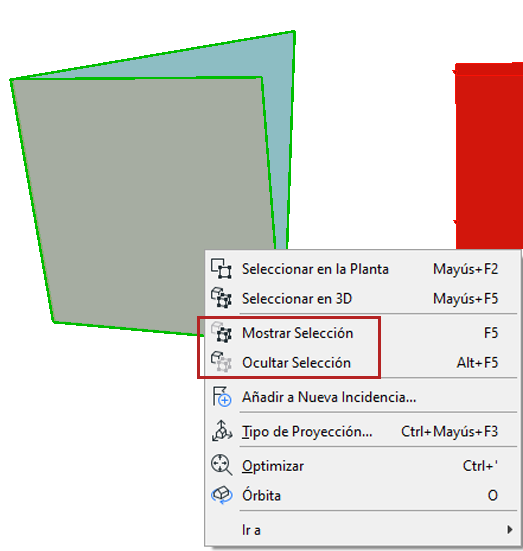

• Use Mostrar Selección u Ocultar Selección para obtener una mejor vista del elemento cambiado y/o su entorno.
• Puede revertir este comando con Mostrar Todo.





Definir Visibilidad de los Modelos Comparados

Los elementos "Solo en Modelo 1" y "Solo en Modelo 2" se muestran en sus respectivos colores.

En este ejemplo:

• El muro rojo es "Solo en Modelo 1", ya que fue eliminado.
• El muro azul es "Solo en Modelo 2", ya que es un nuevo elemento.
• Los forjados y los objetos de silla se muestran en un color mezclado (púrpura), para indicar que se han modificado, mientras permanecen en su posición original.

  Ver también

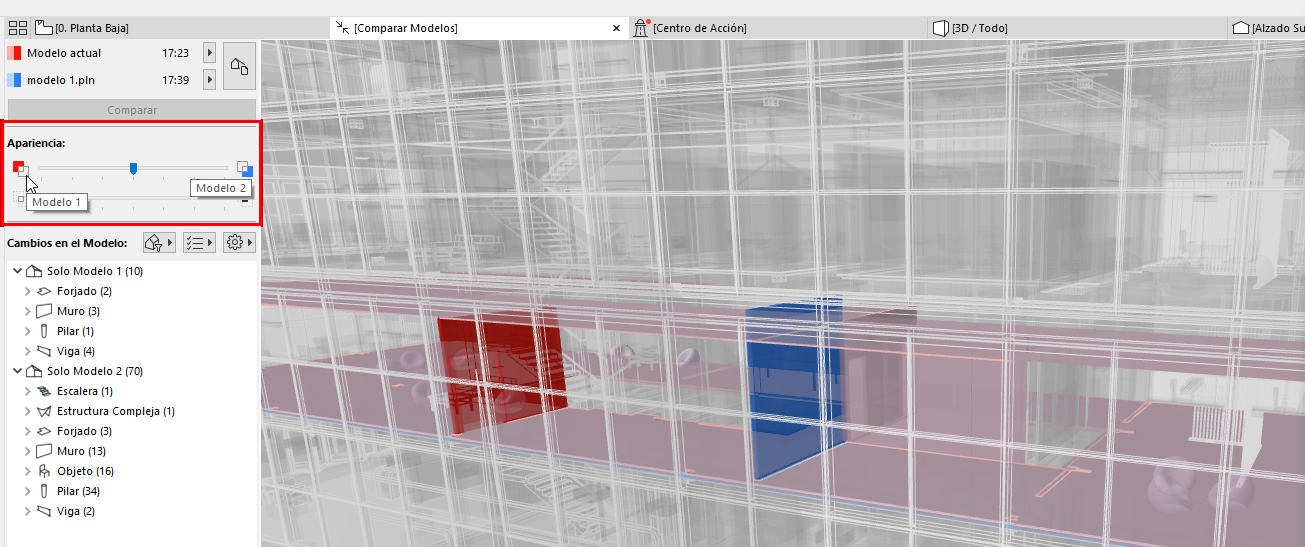

En la sección Apariencia de la paleta de Comparar Modelos:

• Use el deslizador superior para enfatizar gráficamente el Modelo 1 o el Modelo 2.





• Utilice el deslizador inferior para establecer la visibilidad relativa del modelo sin cambios.

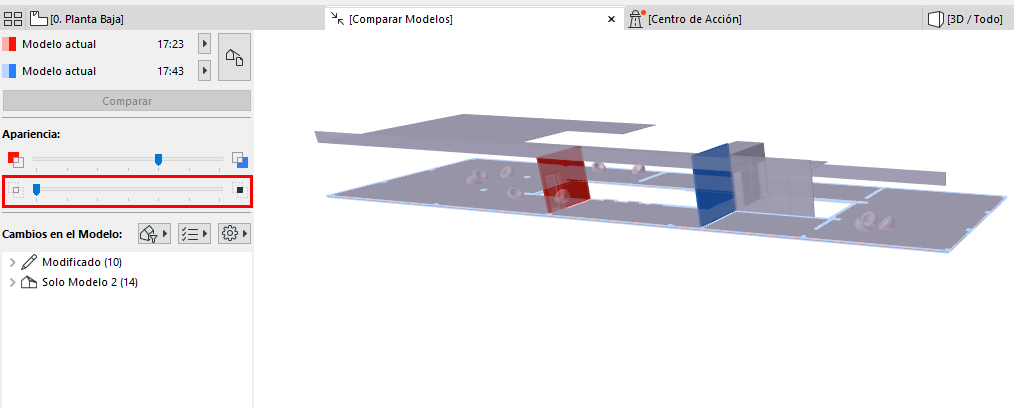

  Aquí, el deslizador inferior está definido a cero. Se oculta todo el modelo intacto, y solamente verá los cambios:





Cambios Por Conjunto de Parámetros

Para un ítem seleccionado en la lista de Cambios del Modelo:

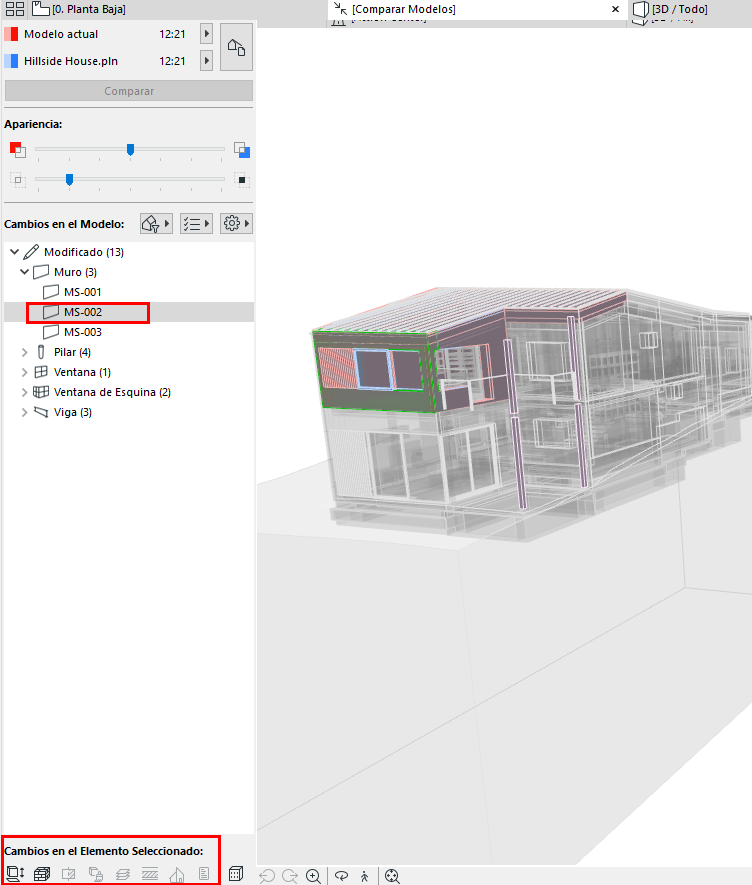

Los iconos de “Cambios del Elemento Seleccionado” indican qué parámetros han cambiado. (Estos conjuntos de parámetros son los mismos que en la "Lista de Selección" utilizada para filtrar la lista de cambios en la ventana de Comparar modelos.)
