Editar diámetro de segmento - con paleta flotante

Cambiar el diámetro de un segmento de recorrido (conducto, tubería o portacables).

1. Seleccione un recorrido
2. Haga clic en la línea de referencia del segmento que desea editar
   Nota: Active las Líneas de Referencia MEP en las vistas 2D en Ver > Opciones de Visualización.

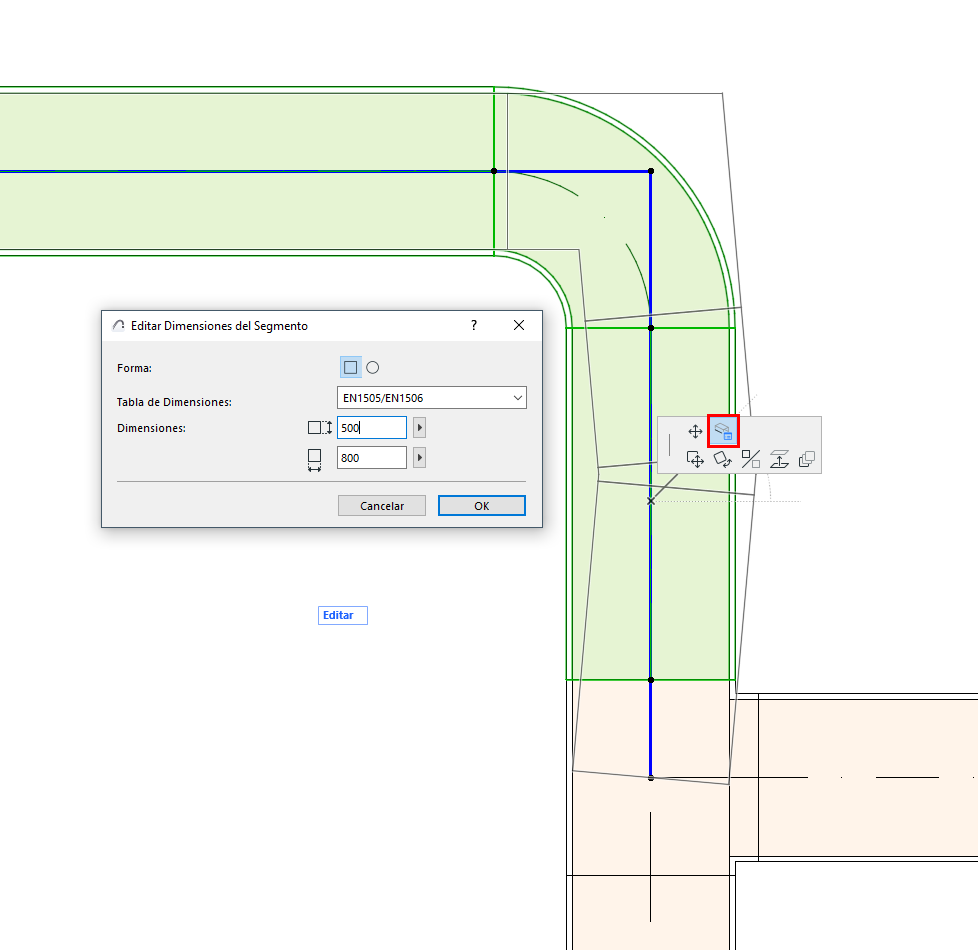

3. En la paleta flotante, seleccione Editar Dimensiones del Segmento.
4. En el cuadro de diálogo, puede editar la forma del segmento (sólo conductos); su Tabla de Dimensiones; y las dimensiones del segmento.





5. Haga clic en OK para actualizar el segmento en el modelo.





Las dimensiones disponibles se refieren a la Tabla de Dimensiones seleccionada (definida en Opciones > Preferencias del Proyecto > Especificaciones del Recorrido.)

Ver también Optimizador del Tamaño de Conductos.
