Definiciones del Nodo MEP

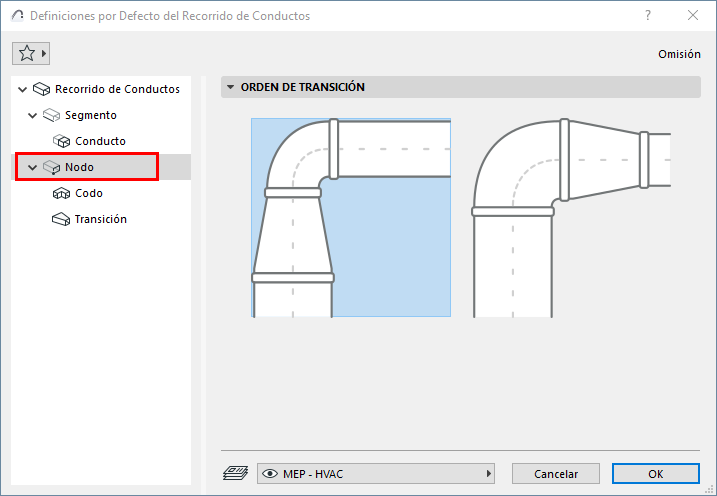

Defina el orden de los elementos Codo-Transición en el nodo.
Criterios de Diseño para Codos y Transiciones

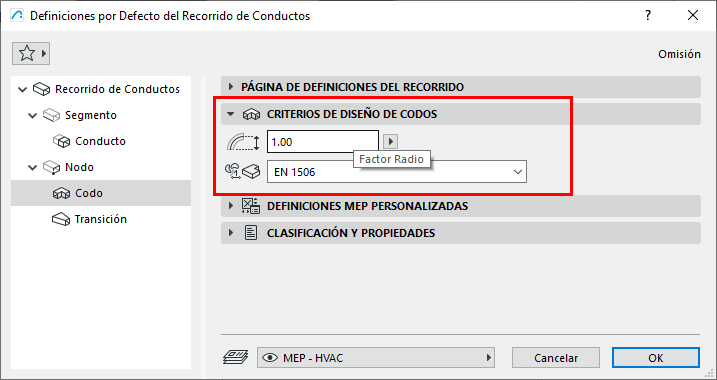

Factor de Radio de Curvatura (Codo)
Define el radio del codo según este valor (mínimo: 0,6)
Preajuste de Codo o Transición
Seleccione una Tabla de Dimensiones definida en Especificaciones de Recorrido

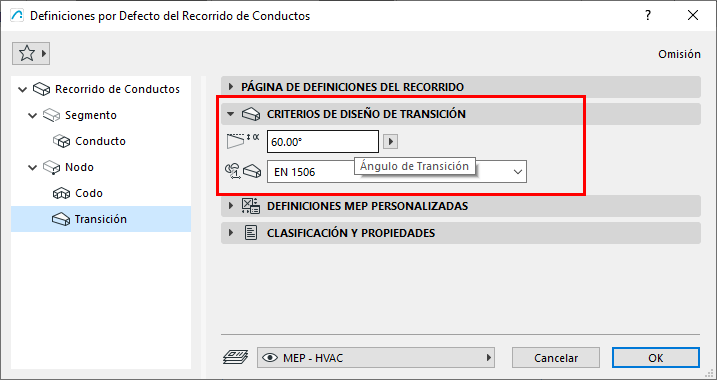

Ángulo de Transición
Calcula la longitud de una transición en función de este ángulo: cuanto mayor sea el delta entre los dos puertos, más larga será la transición
