Ver datos en el Explorador de Sistemas

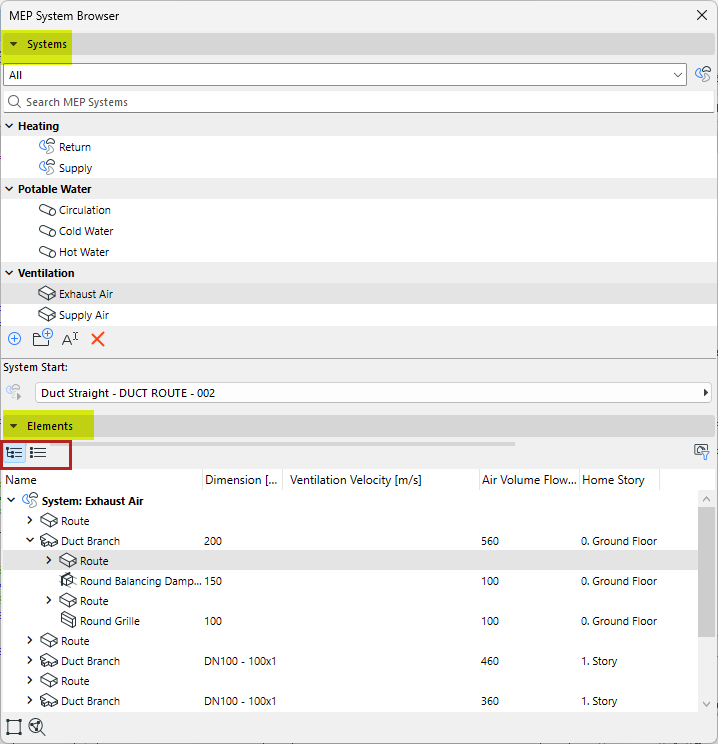

Seleccione un Sistema en la mitad superior del explorador para ver las dimensiones y cálculos de sus elementos debajo

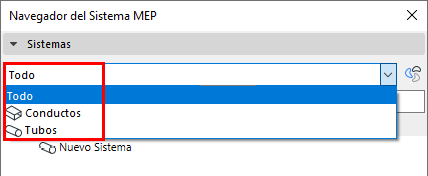

  • Filtre la lista de Sistemas por Conductos o Tubos, o use la barra de búsqueda

  • Visualice los datos en una estructura de árbol jerárquica o en forma de lista plana (cambie de vista con los iconos)

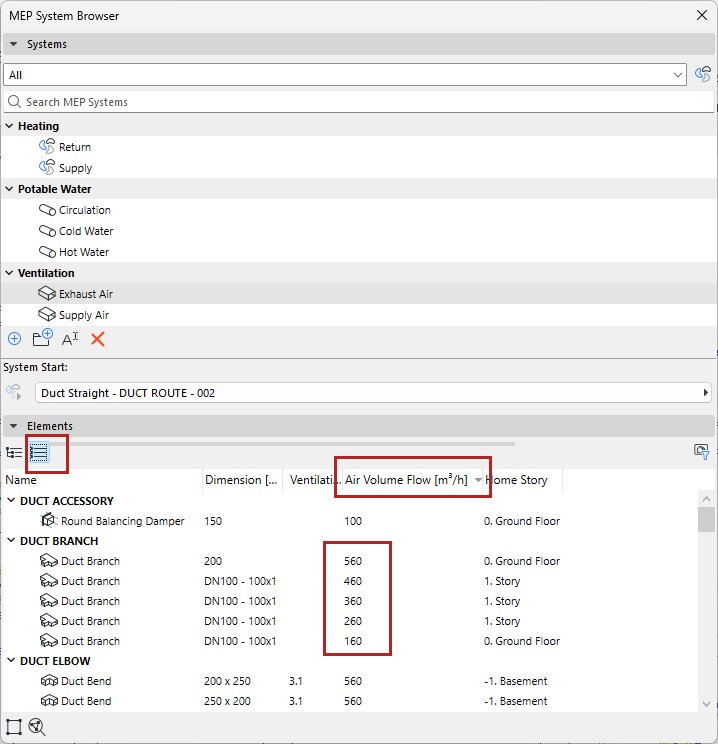

Ordenar y filtrar datos de los elementos

Para ordenar los valores, cambie a la vista plana y haga clic en la cabecera de la columna:

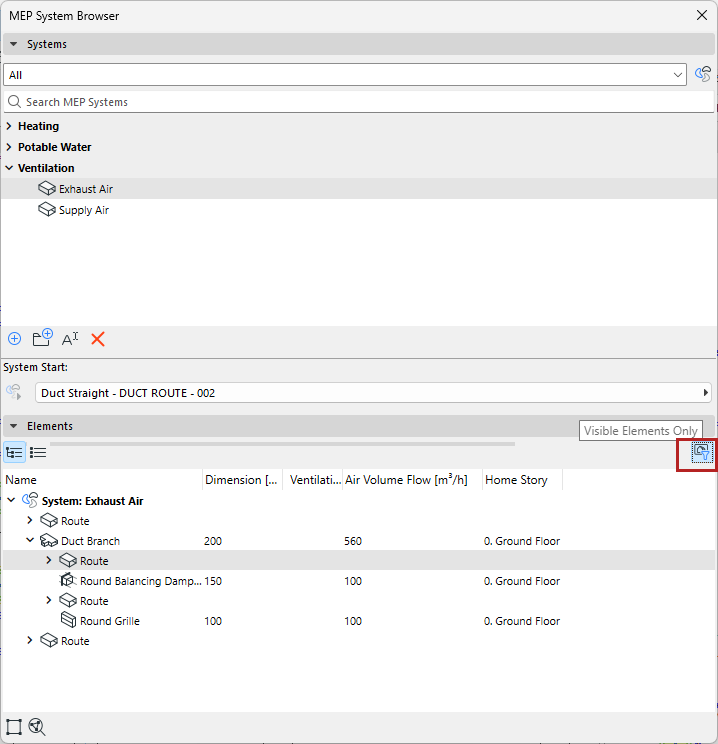

Filtrar sólo elementos Visibles

Para mostrar solo los datos de los elementos visibles en la vista actual, filtre por "Sólo Elementos Visibles".

Por ejemplo:

  • Ocultar los datos de los elementos ocultos por su Fase de Rehabilitación
  • Visualice sólo los datos de los sistemas visibles en la planta actualmente abierta

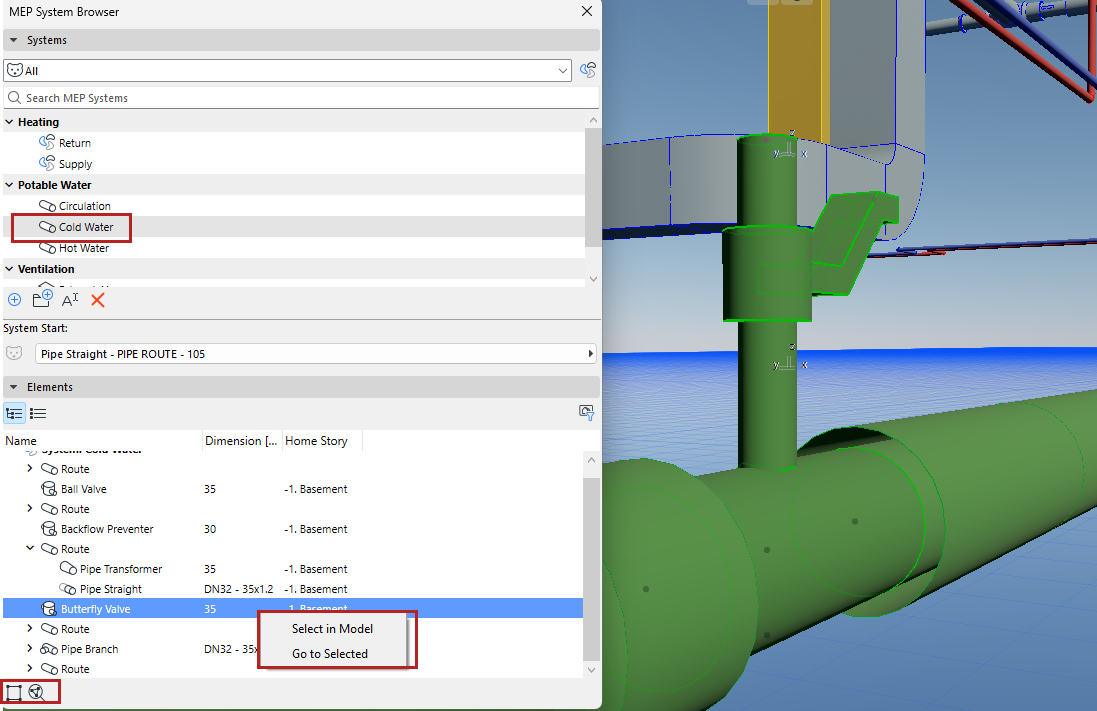

Seleccionar en Modelo/Zoom a Selección

Haga clic derecho del ratón en uno o varios elementos, o utilice los iconos de la parte inferior del Explorador de Sistemas:

  • Utilice Seleccionar en el Modelo para seleccionar el elemento
  • Utilice Ir a Seleccionados para ampliar
