Comprobación del Modelo MEP para ventilación por zonas
Para un modelo MEP, puede definir los requisitos de ventilación por zona. Luego, utilice las comprobaciones para asegurarse de que sus elementos MEP (terminales o equipamiento) proporcionan el flujo de aire de suministro y escape requerido.
Paso 1: Configurar zonas con parámetros de ventilación
Crear las zonas necesarias en el modelo.

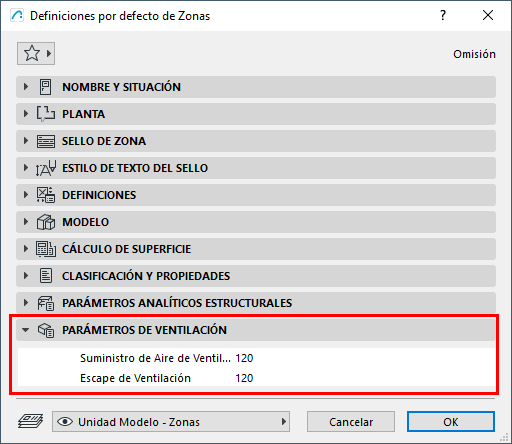

En las Definiciones de Zona, introduzca los valores para sus parámetros de Suministro y Extracción de Aire de Ventilación:

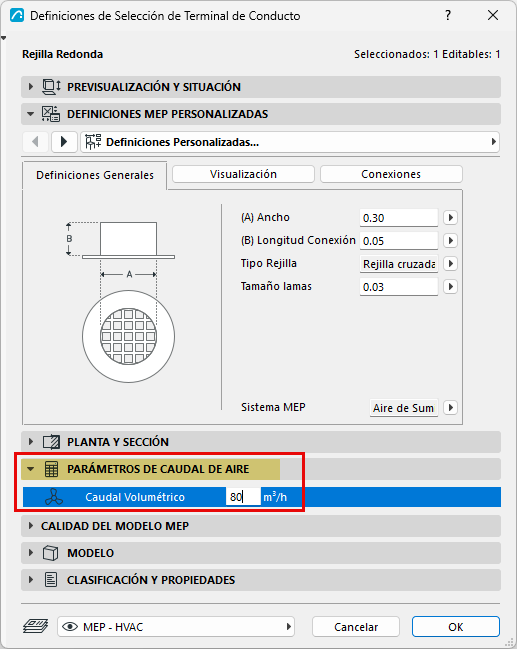

Paso 2: Configurar terminales o equipamiento con parámetros de caudal volumétrico
Paso 3: Definir el Sistema para el Control de Calidad

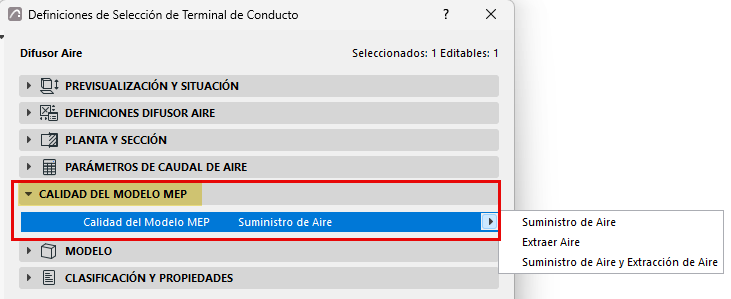

En el panel de Calidad del Modelo MEP:
Elija Suministro de Aire, Extracción de Aire o ambos para definir estos datos para los propósitos del Control de Calidad del Modelo MEP. (Esto es necesario porque el Sistema MEP del elemento, asignado en otro lugar, es un atributo del proyecto que podría renombrarse en cualquier momento).
Paso 4: Ejecutar el Control de Calidad del Modelo MEP
Ejecute una comprobación para asegurarse de que el terminal/equipamiento colocado en el modelo cumple con los parámetros de las zonas para una ventilación adecuada. La comprobación considerará cualquier terminal/equipamiento que esté colocado parcial o totalmente dentro de una zona.
- En la ventana 3D/Planta/Sección:
- Compruebe qué parámetros (suministro, extracción o ambos) desea comprobar en sus zonas.
- Haga clic en Comprobar.

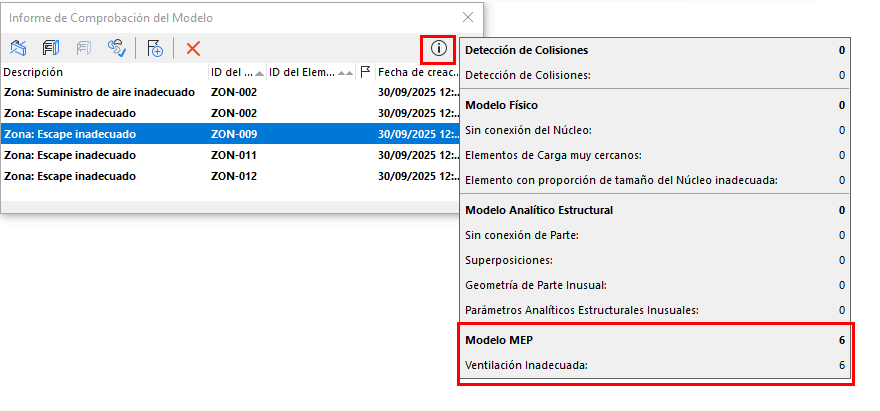

El Informe de Comprobación del Modelo lista las zonas cuyos parámetros de ventilación no se cumplen. Aquí podrá ver los elementos afectados en el modelo y crear Incidencias.
Crear Incidencia desde el Informe de Comprobación del Modelo
Crear un Esquema de Zonas y sus requisitos de ventilación

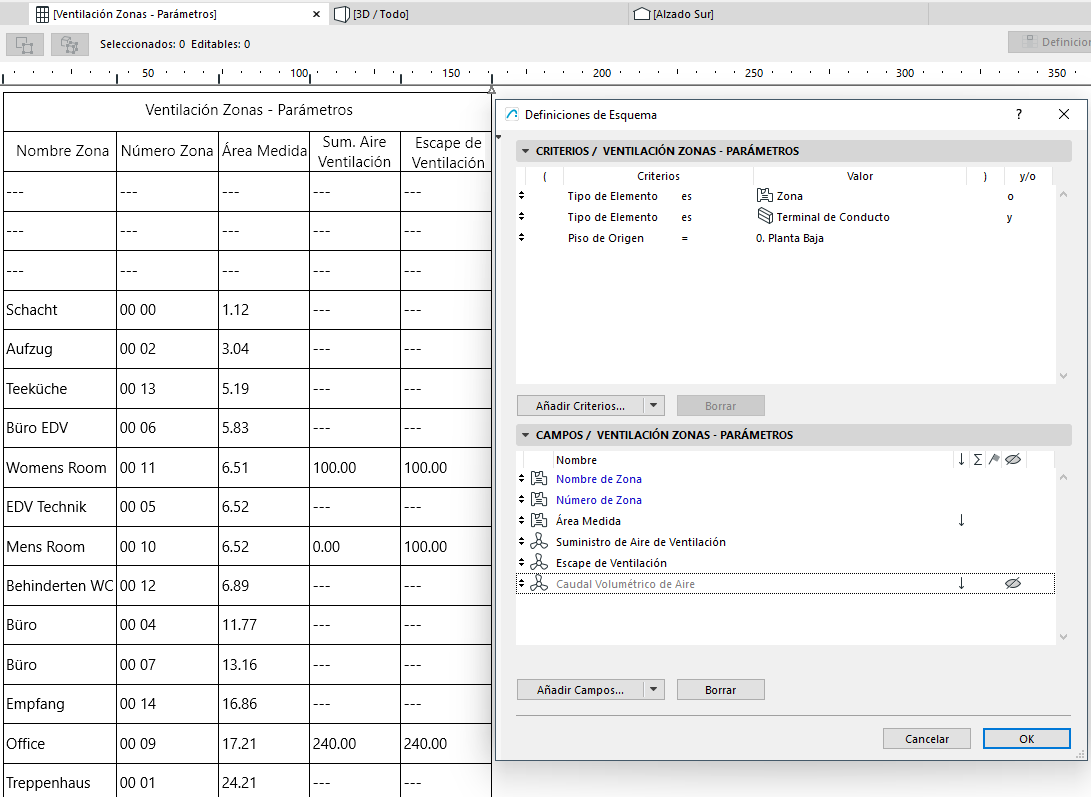

También puede listar las zonas, sus requisitos de ventilación y el caudal volumétrico de los terminales y el equipamiento correspondientes en el Esquema Interactivo.
Compruebe y edite los valores directamente en el Esquema, según necesite.
