Utilizar longitudes individuales para tuberías y conductos
Cuando el modelado está en marcha, es posible que desee ver los recorridos como un elemento único y largo para una vista limpia del modelo. Sin embargo, a efectos de documentación, puede resultar más útil ver y extraer las longitudes reales de los segmentos de recorrido.

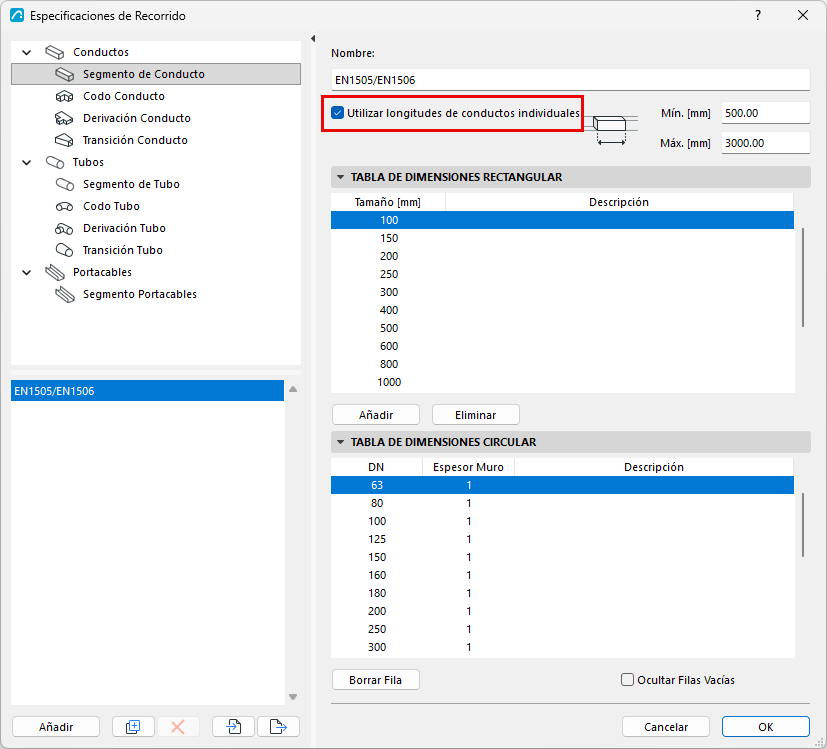

Para configurar esta opción, abra las Especificaciones de Recorrido.
Para segmentos de Tubo, Conducto o Portacables:
- Marque "Utilizar longitudes individuales"
- Introduzca las longitudes mínima y máxima para reflejar las especificaciones de longitud del fabricante (por ejemplo, para su tipo de conducto)

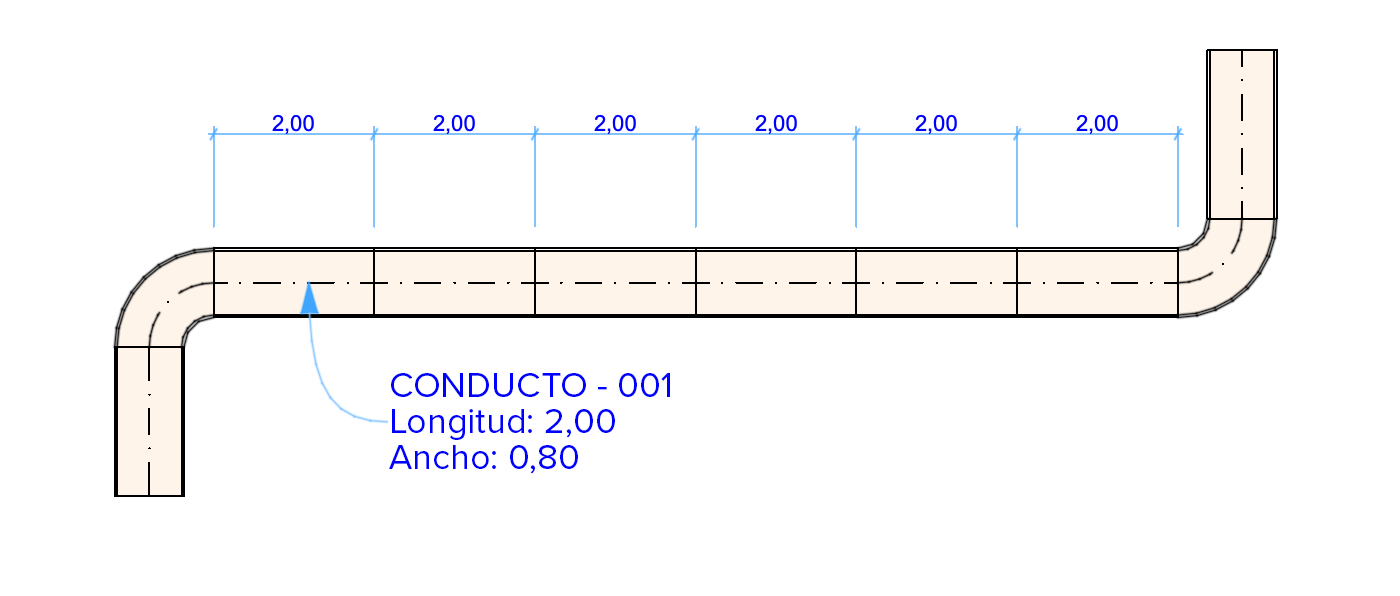

Ahora el modelo muestra la longitud de cada segmento basándose en sus Especificaciones de Recorrido. Estos datos también se muestran para el segmento seleccionado en Definiciones de Selección de Recorrido.

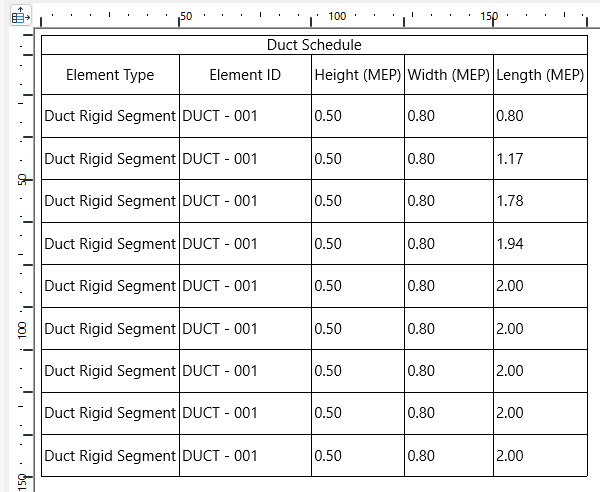

Puede etiquetar cada segmento por separado y listarlos en el Esquema Interactivo.

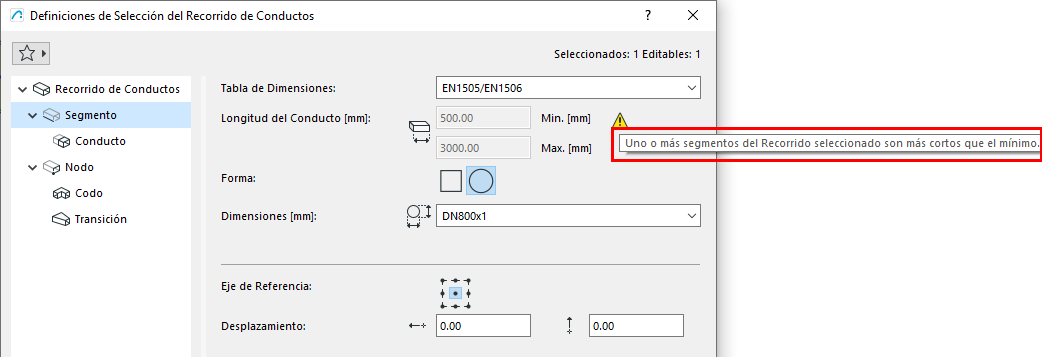

Con la opción "Utilizar longitudes individuales" activada: podrá seguir modelando cualquier geometría de recorrido, pero si se crean segmentos demasiado cortos, las Definiciones del Recorrido le avisarán:
Optimización de la longitud de los segmentos: ajustes automáticos
En la medida de lo posible, el programa optimizará automáticamente las longitudes de los segmentos siempre que sea necesario. Si el segmento de recorrido incluye una longitud "sobrante" que se encuentra dentro de su rango mínimo/máximo, según lo definido en Especificaciones de Recorrido: simplemente se agrega al recorrido.
Si la longitud "sobrante" es menor que la longitud mínima, se alarga automáticamente a la longitud mínima. Este tramo extra se resta entonces de la parte anterior (de longitud completa).
