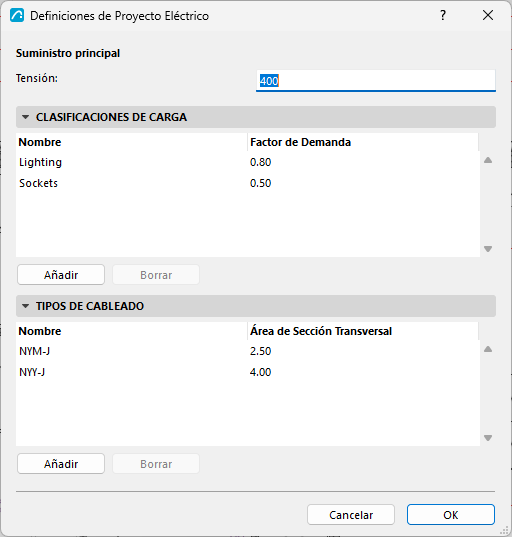

Definiciones de Proyecto Eléctrico
Utilice este cuadro de diálogo para establecer definiciones eléctricas a nivel de proyecto.
Abra el cuadro de diálogo:
- utilizando el comando de menú Opciones > Preferencias del Proyecto > Definiciones de Proyecto Eléctrico , o
- desde la Barra de Herramientas MEP.
Suministro principal
Defina la Tensión (en Voltios - V) del suministro eléctrico principal del proyecto.
Clasificaciones de Carga
Especifique las clases de carga utilizadas por los dispositivos eléctricos en el proyecto. Para cada clasificación, especifique el Nombre y el Factor de Demanda.
Nota: El Factor de Demanda es habitualmente un valor numérico entre 0 y 1, donde 1 significa sin reducción. Es la relación entre la demanda máxima realista de un grupo de cargas y su carga total instalada (conectada). La carga instalada es el máximo teórico que se alcanzaría si todas las cargas funcionaran simultáneamente a plena potencia. En los cálculos, el Factor de Demanda se aplica a cada dispositivo: la potencia Aparente (Carga) de un Dispositivo Eléctrico, en voltiamperios (VA), se multiplica por el Factor de Demanda de su Clasificación de Carga para obtener su Carga de Demanda, también en VA:
Carga de Demanda = Potencia aparente (Carga) * Factor de Demanda (p. ej., 15 VA * 0,8 = 12 VA).
Tipos de cableado
Especifique los tipos de cableado utilizados por los circuitos en el proyecto. Para cada uno, especifique su Nombre y Área de Sección Transversal (en milímetros cuadrados).
