Etiquetado de Cuadros Eléctricos

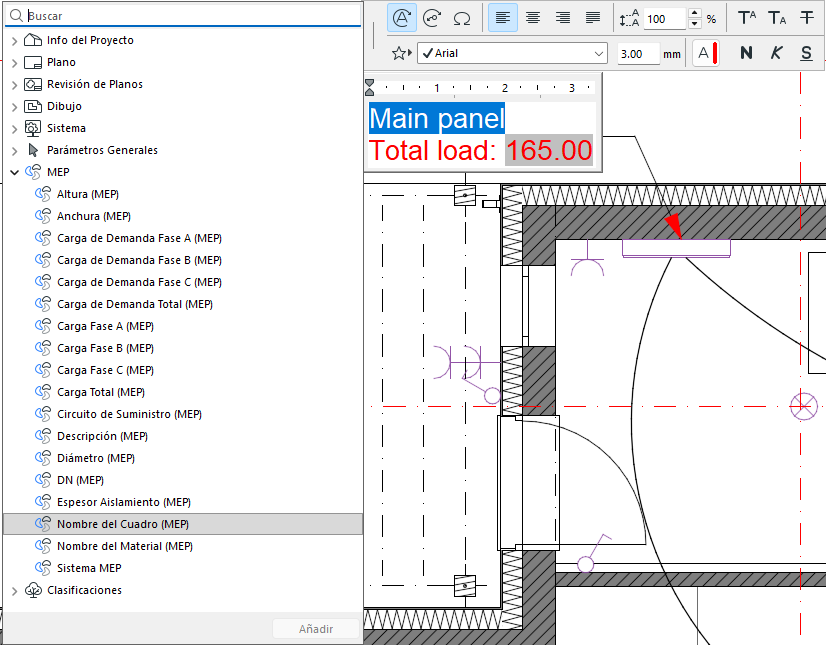

Para los Cuadros Eléctricos, los siguientes parámetros de Autotexto están disponibles en la categoría MEP.

Los parámetros de Autotexto devuelven los siguientes valores:

Nombre del Cuadro - El nombre del Cuadro Eléctrico. En caso de circuitos, el nombre del Cuadro principal.
Carga Fase A, Carga Fase B, Carga Fase C - La carga total de potencia aparente en la respectiva Fase (A, B o C). Cálculo: La potencia Aparente de cada Dispositivo Eléctrico se distribuye a partes iguales entre las Fases utilizadas por el circuito al que pertenece el dispositivo. Carga Fase A, B y C son las sumas de todas las partes de carga asignadas a la Fase A, Fase B y Fase C, respectivamente.

Ejemplo: Un Dispositivo Eléctrico tiene una Potencia aparente de 15 VA y pertenece a un circuito que utiliza únicamente la Fase A (los circuitos y sus fases se definen en el cuadro de diálogo de definiciones de un elemento de Cuadro Eléctrico). La carga completa de 15 VA del dispositivo se añade a Carga Fase A. Otro Dispositivo Eléctrico tiene una Potencia aparente de 40 VA y pertenece a un circuito que utiliza tanto la Fase A como la Fase B. Su carga se divide a partes iguales entre las dos Fases (40 VA ÷ 2), por lo que se añaden 20 VA a Carga Fase A y 20 VA a Carga Fase B. Carga Fase A = 15 + 20 = 35 VA. Carga Fase B = 20 VA. Carga Fase C = 0 VA.

Nota: Si la casilla de potencia Aparente no está marcada para el dispositivo, o si el dispositivo no está asignado a ningún circuito (su campo Suministro está definido como "Principal"), no contribuye a Carga Fase A, B o C.

Carga Total - La suma de Carga Fase A, Carga Fase B y Carga Fase C.
Demanda de Carga Fase A, Demanda de Carga Fase B, Demanda de Carga Fase C – La demanda de carga total en la respectiva Fase (A, B o C). Cálculo: La potencia Aparente que cada Dispositivo Eléctrico aporta a una Fase se multiplica por el Factor de Demanda de la Clasificación de Carga del dispositivo. Demanda de Carga Fase A, B y C son las sumas de todas las Demandas de Carga asignadas a la Fase A, Fase B y Fase C, respectivamente.

Ejemplo: Un Dispositivo Eléctrico aporta 15 VA a Carga Fase A. Su Clasificación de Carga está definida en “Iluminación”, que tiene un Factor de Demanda de 0,8 (según lo especificado en las Definiciones de Proyecto Eléctrico). Por tanto, el dispositivo añade 15 * 0,8 = 12 VA a Demanda de Carga Fase A. Otro Dispositivo Eléctrico aporta 20 VA tanto a Carga Fase A como a Carga Fase B. Su Clasificación de Carga está definida en “Bases de Enchufe”, que tiene un Factor de Demanda de 0,5. Por tanto, añade 20 x 0,5 = 10 VA tanto a Demanda de Carga Fase A como a Demanda de Carga Fase B.

Demanda de Carga Fase A = 12 + 10 = 22 VA

Demanda de Carga Fase B = 10 VA

Demanda de Carga Fase C = 0 VA

Nota: Los dispositivos que no contribuyen a Carga Fase A, B o C tampoco contribuyen a Demanda de Carga Fase A, B o C.

Demanda de Carga Total - La suma de Demanda de Carga Fase A, Demanda de Carga Fase B y Demanda de Carga Fase C.
