Asignar o Editar los Valores de Propiedades/Atributos IFC

Para cualquier elemento seleccionado en el Gestor de Proyecto IFC, puede sobrescribir cualquiera de sus valores de propiedad o atributo editable.

La visualización de los Atributos y Propiedades IFC en el Gestor de Proyecto IFC indica el estado de los datos:

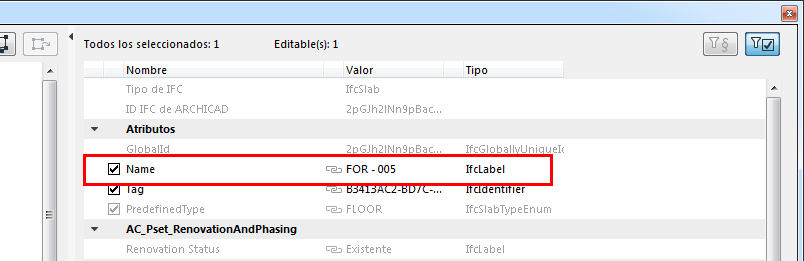

• NEGRO: Los ítems editables pueden sobrescribirse con un valor personalizado.
• Casilla: Una casilla activa indica que esta propiedad o atributo tiene un valor.





  Nota: No olvide que si activa “Mostrar solo ítems con valores”, los ítems sin un valor no se mostrarán. Véase Filtrar Datos Mostrados en el Gestor de Proyecto IFC .

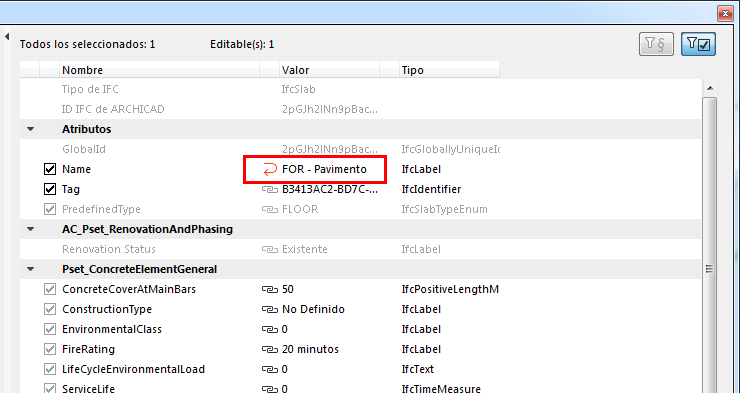

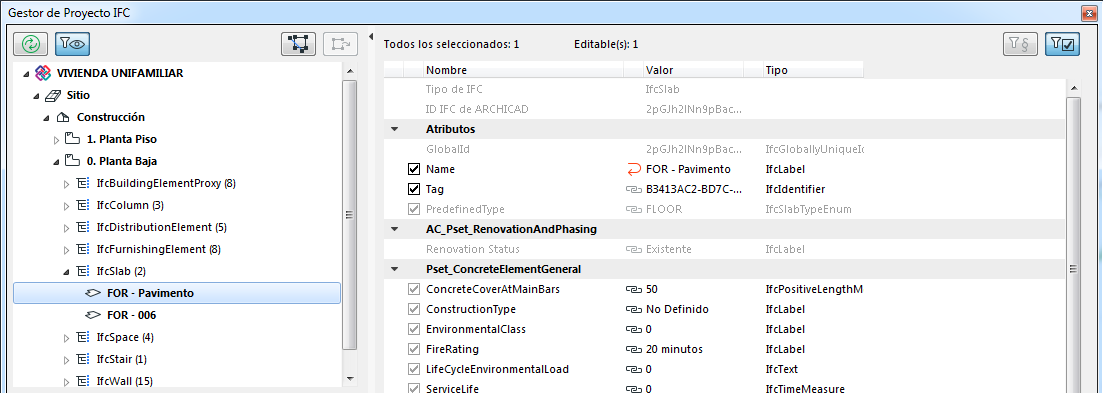

• FLECHA ROJA: Se muestra un valor personalizado con una flecha roja: haga clic en ella para volver al valor original.





• GRIS: no puede ser modificado en el Gestor de Proyecto IFC.
• El Tipo de IFC del elemento depende de la definición de Mapeado de Tipos del Traductor de Previsualización IFC. Este ítem está desactivado y no es editable aquí.
• Encadenado: Este valor deriva de alguna otra interfaz. Por ejemplo:

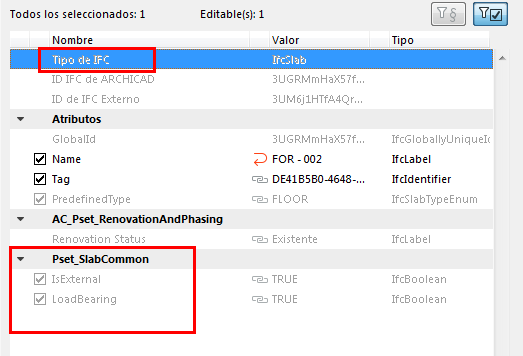

  • Las Propiedades IFC IsExternal y LoadBearing (ver imagen abajo) están en gris y no son editables aquí.

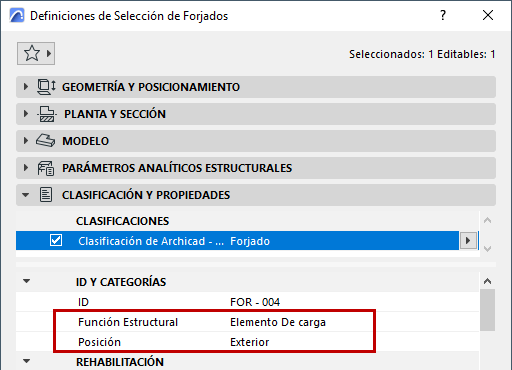

    • Estos valores dependen de lo definido en el diálogo de Definiciones del elemento: el valor de "LoadBearing” viene de su Función Estructural; y el valor de “IsExternal” viene de la Posición.





• Si un Conjunto de propiedades ya no tiene propiedades, se eliminará del listado de forma automática.
