Crear Nueva Propiedad IFC personalizada
Las Propiedades IFC son ítems de información adicional asignados a entidades IFC. Están organizadas en conjuntos de propiedades (IfcPropertySet).
buildingSMART define conjuntos de propiedades estandarizados para cada Esquema IFC admitido, incluyendo IFC2x3, IFC4 e IFC4x3. Los nombres de conjuntos de propiedades estándar comienzan con el prefijo Pset_.
Es posible que desee crear una Propiedad IFC personalizada.
- Puede crear una propiedad personalizada solo para un elemento en particular, usando el Gestor de Proyecto IFC o el cuadro de diálogo de definiciones de elemento.
- También puede crear una propiedad personalizada para todos los elementos de un tipo IFC en particular (p. ej. IfcCurtainWall): para hacerlo, use el "Mapeado de Propiedades para la Exportación IFC" del traductor de exportación. En ese cuadro de diálogo, también puede crear una regla de mapeado para asignar valores a las propiedades.
Crear una Propiedad IFC personalizada para un elemento individual
Para el elemento seleccionado, cree una propiedad IFC personalizada a través del Gestor de Proyecto IFC o del cuadro de diálogo de definiciones de elemento.
- Los datos IFC recién creados aparecerán en el Conjunto de Propiedades definido o en “Referencias de Clasificación” del Gestor de Proyecto IFC, así como en el cuadro de diálogo de Definiciones del elemento, en el listado de propiedades.
- Los datos IFC recién creados aparecen con una X delante, lo que significa que puede eliminarlos en cualquier momento.

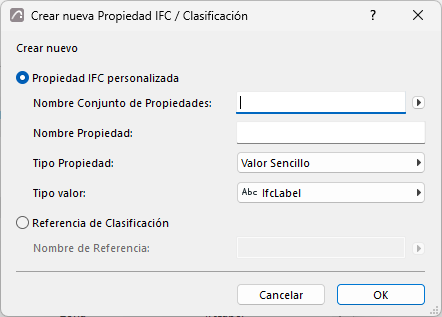

Crear Nueva Propiedad/Clasificación IFC
- Introduzca un nuevo nombre de Conjunto de Propiedades personalizado; o bien elija de la lista de nombres de Conjuntos de Propiedades existentes definidos previamente para el mismo tipo de elemento (haga clic en el icono de la flecha para acceder a esta lista).
- Escriba un nuevo nombre de Propiedad.
- Elija un tipo de Propiedad (simple, numerada, compleja, etc.) como se describe en la tabla siguiente.
- Defina el tipo de valor a etiqueta, texto, entero, booleano, etc.
Ver también Conversión de Unidades para la Exportación IFC
|
Tipo Propiedad |
Definición |
|
Valor Sencillo |
Un objeto de propiedades que tiene un solo valor asignado (numérico o descriptivo). |
|
Valor Numerado |
Un objeto de propiedades el valor del cual se escoge desde una numeración. |
|
Valor Enmarcado |
Un objeto de propiedades el cual tiene un máximo de dos valores asignados (numéricos o descriptivos), el primero especificando el límite superior y el segundo el límite inferior |
|
Valor Tabla |
Un objeto de propiedades que tiene dos listas de valores asignados (numéricos o descriptivos), correspondientes a una tabla con dos columnas. |
|
Valor Lista |
Una propiedad que tiene varios valores asignados (numéricos o descriptivos), correspondientes a un listado ordenado. |
|
Valor de Referencia (sólo IfcCalendarDate) |
Un objeto de propiedades que hace referencia a una entidad de tipo calendario (día, mes, año). |
|
Tipo valor |
Definición |
|
IfcAreaMeasure |
Valor de tipo REAL de la extensión de una superficie. El valor debe ser definido en metros cuadrados, pero es recalculado en la exportación según las definiciones de Unidades de Área. |
|
IfcBoolean |
Un tipo de dato definido de un tipo BOOLEANO simple. Valor: VERDADERO o FALSO. |
|
IfcIdentifier |
Un identificador es un CADENA alfanumérica (max. 255 caracteres) el cual permite a una cosa ser identificada. Puede no proporcionar un significado de idioma-natural. |
|
IfcInteger |
Un tipo de dato definido de un tipo INTEGRAL simple. El número de bits contenido en el IfcInteger no está restringido, pero en la práctica es específico de la implementación. |
|
IfcLabel |
Una etiqueta es el término por el cual algo se puede denominar. Es una CADENA (max. 255 caracteres) la cual representa el nombre interpretable por el humano de algo y que debería tener un significado de idioma natural. |
|
IfcLengthMeasure |
Tipo de valor REAL de una distancia. El valor debe ser definido en metros, pero es recalculado en la exportación según las definiciones de Unidades de Longitud. |
|
IfcLogical |
Un tipo de dato definido de un tipo LÓGICO simple. Valor: VERDADERO, FALSO o DESCONOCIDO. |
|
IfcMonetaryMeasure |
Valor de tipo REAL de una cantidad de dinero sin tener en cuenta la moneda. La unidad de moneda puede ser definida en las definiciones de Unidad de Moneda. |
|
IfcPlaneAngleMeasure |
Valor de tipo REAL de un ángulo en un plano. El valor debe ser definido en radianes, pero es recalculado en la exportación según las definiciones de Unidades de Ángulo. |
|
IfcPositiveLengthMeasure |
La medida de longitud debería ser mayor que cero. El valor debe ser definido en metros, pero es recalculado en la exportación según las definiciones de Unidades de Longitud. |
|
IfcRatioMeasure |
Valor de tipo REAL de la relación entre dos cantidades físicas que son de la misma clase. La entrada dada en porcentaje se expresa como un valor decimal: e.g. 25% sería 0.25. |
|
IfcReal |
Un tipo de dato definido de un tipo REAL simple. El dominio de Real son todos los números reales racionales, irracionales y científicos. Aquí la precisión es ilimitada, pero en la práctica es específica de la implementación. |
|
IfcText |
CADENA alfanumérica de caracteres que están destinados a ser leídos y entendidos por un ser humano. Es únicamente con fines informativos. Sin limitación de número de caracteres. |
|
IfcTimeMeasure |
Valor de tipo REAL de la duración de periodos de tiempo. La unidad de tiempo puede ser definida en las definiciones de Unidad de Tiempo. |
|
IfcVolumeMeasure |
Valor de tipo REAL del contenido sólido de un cuerpo. El valor debe ser definido en metros cúbicos, pero es recalculado en la exportación según las definiciones de Unidades de Volumen. |
|
Más Tipos... |
Ver las definiciones en “listado alfabético” > “Tipos Definidos”: https://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/ http://www.buildingsmart-tech.org/ifc/IFC2x3/TC1/html/index.htm |
