Filtrado del Modelo para la Exportación IFC

Archivo > Interoperabilidad > IFC > Traductores IFC

Elija un Traductor para la Exportación y abra la predefinición de Filtro del Modelo.

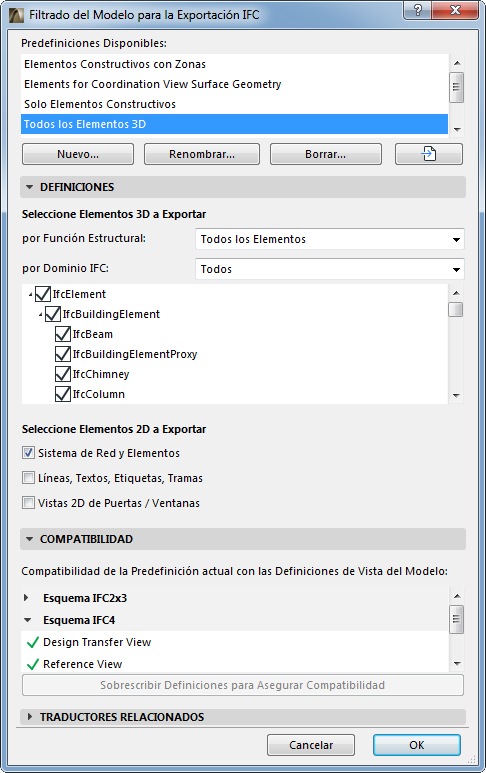

Seleccione Elementos 3D a Exportar

Este filtro define los elementos 3D que deberían ser exportados a IFC. Puede filtrar por la Función Estructural de los elementos y/o por su Dominio IFC.

• Por Función Estructural

  Este es un filtro adicional al filtro de Dominio IFC definido abajo.

  • Este filtro considera la categoría de "Función Estructural" del elemento: De carga o Sin Carga. Esto se define para cada elemento en su panel de Clasificación y Propiedades de las Definiciones del Elemento.
  • “Elementos de Carga Solamente” significa que sólo se exportarán a IFC aquellos elementos clasificados como “Elemento De carga” (más las Zonas).
  • “Todo” incluye todos los elementos del modelo
  • “Estructural” incluye solo los elementos constructivos estructurales
  • “MEP” solo incluye los elementos mecánicos (IfcDistributionElement).

    Ver la composición exacta de cada filtro de Dominio en la vista de árbol siguiente. Al modificar este filtro se crea un filtro “Personalizado”.

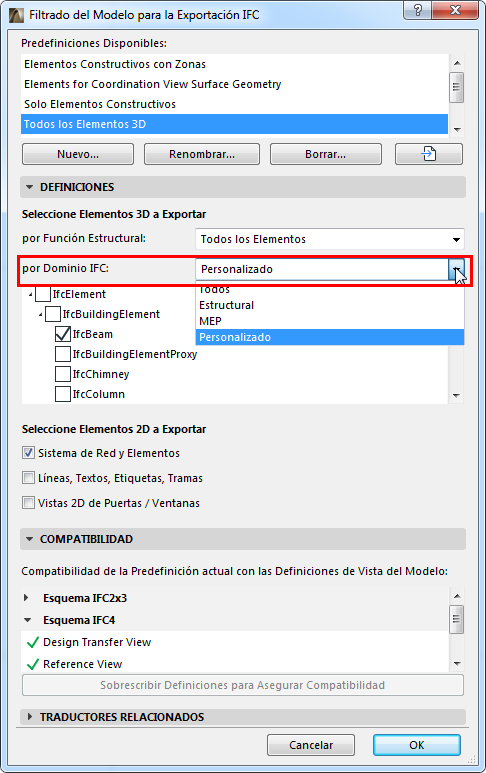

• por Dominio IFC
  Nota: El Dominio IFC de un elemento depende de su predefinición de Mapeado de Tipo.

Seleccione Elementos 2D a Exportar

• Sistema de Red y Elementos: Seleccione esto para incluir los Elementos de Red y las partes de red de los Sistemas de Red en el archivo exportado.

  Los elementos de red aparecerán en la estructura IFC como IfcGrid.

• Líneas, Textos, Etiqueta, Tramas: Seleccione esto para exportar estos Elementos 2D, más todos los tipos de cotas.
• Estos elementos 2D aparecerán en la estructura IFC como IfcAnnotation.
• Las cotas se explotarán en líneas y texto, dado que la documentación estándar IFC2x3 no incluye un elemento de acotación.
• La inclusión de elementos 2D en el archivo exportado también está condicionada por el filtro “Elementos a Exportar” en las “Opciones de Guardar IFC”: si una vista 3D está activa, los elementos 2D solo se podrán incluir si la opción “Proyecto Entero” está seleccionada en ese filtro. (Ver Filtrar Modelo al Exportar .)
• La Vista de Referencia IFC4 (Reference View) no permite anotaciones. Para asegurar la compatibilidad con la Vista de Referencia IFC4, deje esta casilla sin activar.
• Vistas 2D de Puertas/Ventanas: Seleccione esta casilla para incluir los símbolos 2D de las puertas y ventanas en el proceso de exportación, adicionalmente a la geometría del modelo 3D. Esto resulta práctico si el programa del destinatario reconozca estos datos y pueda mostrar correctamente, por ejemplo, las direcciones de abertura de las puertas.
