Mapeado de Propiedades Predefinido (Exportar a IFC)
La predefinición de Mapeado de Propiedades del Traductor IFC para la Exportación define la asignación de Propiedades y Atributos IFC al exportar un modelo de MEP Designer a IFC.
Ver Mapeado de Propiedades para la Exportación IFC.
Algunos datos de Atributo y Propiedades vienen con una regla de mapeado predefinida, que no tendrá que crear en el Mapeado de Propiedades.

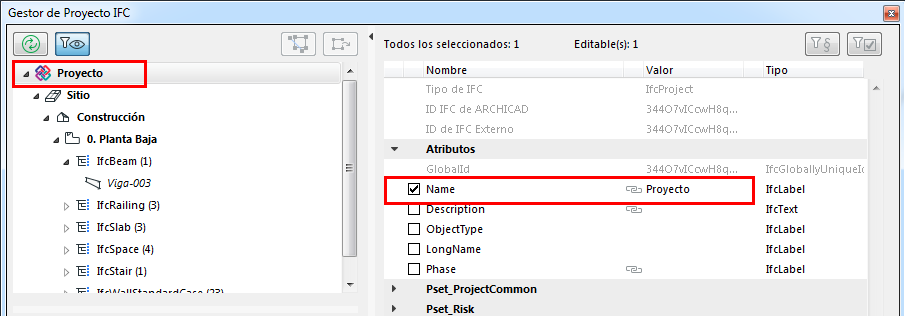

A pesar de que estas reglas no aparecen en el cuadro de diálogo Mapear Propiedades IFC para la Exportación, pueden verse (si tienen valores) con un icono de cadena gris en el Gestor de Proyecto IFC y las Definiciones del Elemento.
Estas reglas se listan en la siguiente tabla.
|
Comando MEP Designer ‐ |
Parámetro MEP Designer |
Tipos de Entidad IFC |
Datos IFC |
Gestor de Proyecto IFC |
Cambio para IFC4x3 |
|
Info del Proyecto |
Nombre del Proyecto |
|
|
visible/ editable |
- |
|
Info del Proyecto |
Descripción del Proyecto |
|
|
visible/ editable |
- |
|
Info del Proyecto |
ID de Proyecto |
|
|
- |
- |
|
Info del Proyecto |
Estado del Proyecto |
|
|
visible/ editable |
- |
|
Definiciones de Ubicación |
Norte del Proyecto |
|
|
- |
- |
|
Definiciones de Ubicación |
Latitud |
|
|
visible |
- |
|
Definiciones de Ubicación |
Longit. |
|
|
visible |
- |
|
Definiciones de Ubicación |
Altitud |
|
|
visible |
- |
|
Info del Proyecto |
Nombre de la Ubicación |
|
|
visible/ editable |
- |
|
Info del Proyecto |
ID de Terreno |
|
|
- |
- |
|
Info del Proyecto |
Descripción de la Ubicación |
|
|
visible/ editable |
- |
|
Info del Proyecto |
Dirección Completa del Sitio>Dirección1 del Sitio |
|
|
- |
|
|
Info del Proyecto |
Dirección Completa del Sitio>Dirección2 del Sitio |
- |
- |
- |
|
|
Info del Proyecto |
Dirección Completa del Sitio>Dirección3 del Sitio |
- |
- |
- |
|
|
Info del Proyecto |
Dirección Completa del Sitio>Caja Postal del Sitio |
|
PostalBox
|
- |
|
|
Info del Proyecto |
Dirección Completa del Sitio >Ciudad |
|
|
- |
|
|
Info del Proyecto |
Dirección Completa del Sitio >Provincia |
|
SiteAddress>
|
- |
- |
|
Info del Proyecto |
Dirección Completa del Sitio >Código Postal |
|
|
- |
|
|
Info del Proyecto |
Dirección Completa del Sitio >País |
|
|
- |
|
|
Info del Proyecto |
Perímetro Bruto del Solar |
|
|
- |
- |
|
Info del Proyecto |
Área Bruta del Solar |
|
|
- |
- |
|
Info del Proyecto |
Nombre de la Construcción |
|
|
visible/ editable |
- |
|
Info del Proyecto |
Descripción de la Construcción |
|
|
visible/ editable |
- |
|
Info del Proyecto |
ID del Edificio |
|
|
- |
- |
|
Info del Proyecto |
Nombre Completo de Contacto>Prefijo de Contacto |
|
|
- |
- |
|
Info del Proyecto |
Nombre Completo de Contacto>Nombre de Contacto |
|
|
- |
- |
|
Info del Proyecto |
Nombre Completo de Contacto>Segundo Nombre de Contacto |
|
|
- |
- |
|
Info del Proyecto |
Nombre Completo de Contacto>Apellido de Contacto |
|
|
- |
- |
|
Info del Proyecto |
Nombre Completo de Contacto>Sufijo de Contacto |
|
|
- |
- |
|
Info del Proyecto |
ID de Contacto |
|
|
- |
- |
|
Info del Proyecto |
Rol de Contacto |
|
|
- |
- |
|
Info del Proyecto |
Departamento de Contacto |
|
|
- |
Obsoleto |
|
Info del Proyecto |
Empresa de Contacto |
|
|
- |
- |
|
Info del Proyecto |
Código Empresa de Contacto |
|
|
- |
- |
|
Info del Proyecto |
Dirección Completa de Contacto> Dirección1 de Contacto |
|
|
- |
Obsoleto |
|
Info del Proyecto |
Dirección Completa de Contacto> Caja Postal de Contacto |
|
|
- |
Obsoleto |
|
Info del Proyecto |
Dirección Completa de Contacto> Ciudad de Contacto |
|
|
- |
Obsoleto |
|
Info del Proyecto |
Dirección Completa de Contacto> Estado de Contacto |
|
|
- |
Obsoleto |
|
Info del Proyecto |
Dirección Completa de Contacto> Código Postal de Contacto |
|
|
- |
Obsoleto |
|
Info del Proyecto |
Dirección Completa de Contacto> País de Contacto |
|
|
- |
Obsoleto |
|
Info del Proyecto |
E-mail de Contacto |
|
|
- |
Obsoleto |
|
Info del Proyecto |
Número Tef. de Contacto |
|
|
- |
Obsoleto |
|
Info del Proyecto |
Fax de Contacto |
|
|
- |
Obsoleto |
|
Info del Proyecto |
Web de Contacto |
|
|
- |
Obsoleto |
|
Definiciones de Pisos |
Altura |
|
|
visible/ editable |
- |
|
Definiciones de Zona |
Nombre |
|
|
visible/ editable |
- |
|
Definiciones de Zona |
Número (No) |
|
|
visible/ editable |
- |
|
Definiciones (del elemento) |
Clasificación y Propiedades>ID |
|
|
visible/ editable |
- |
|
Definiciones (del elemento) |
Clasificación y Propiedades> Clasificación |
|
|
visible/editable en Traductor para la Exportación, Mapeado de Tipos) |
- |
|
Definiciones (del elemento) |
Clasificación y Propiedades> Clasificación |
|
|
visible/editable en Traductor para la Exportación, Mapeado de Tipos) |
- |
|
Definiciones (del elemento) |
Clasificación y Propiedades> Función Estructural |
|
|
visible |
- |
|
Definiciones (del elemento) |
Clasificación y Propiedades> Posición |
|
|
visible |
- |
|
Definiciones (del elemento) |
Clasificación y Propiedades> Estado de Rehabilitación |
|
|
visible |
- |
|
Definiciones (del elemento) |
Clasificación y Propiedades> Clasificación |
|
|
visible/editable en Traductor para la Exportación, Mapeado de Tipos) |
- |
|
Definiciones (del elemento) |
Clasificación y Propiedades> Clasificación |
|
|
visible/editable en Traductor para la Exportación, Mapeado de Tipos) |
- |
|
Esquema (elemento) |
General>ID Único |
|
|
visible/ editable |
- |
|
Definiciones de Puerta/Ventana |
Previsualización y Situación >Ancho |
|
|
visible |
- |
|
Definiciones de Puerta/Ventana |
Previsualización y Situación >Altura |
|
|
visible |
- |
|
(regla de nombrado de tipo automático) |
Nombre Mat Cons/Perfil, dimensiones del elemento. Para múltiples segmentos: Número de segmentos, dimensiones máximas del segmento, longitudes del segmento. |
|
|
visible/ editable |
- |
|
(regla de nombrado de tipo automático) |
Nombre Mat Cons/Perfil, dimensiones del elemento. Para múltiples segmentos: Número de segmentos, dimensiones máximas del segmento, longitudes del segmento. |
|
|
visible/ editable |
- |
