Preferencias de Niveles de Referencia

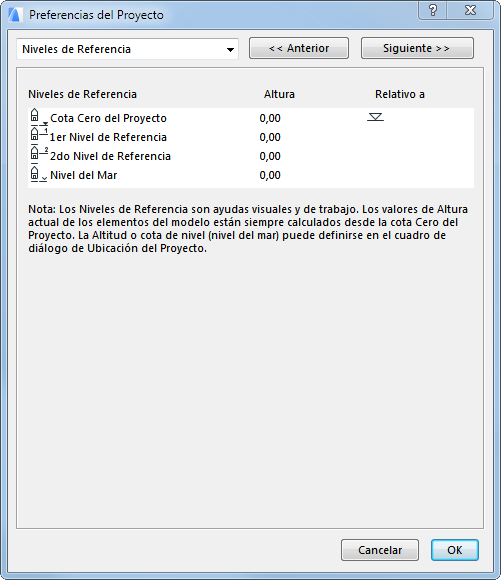

Puede definir Niveles de Referencia opcionales que le ayudarán a colocar elementos. Esto se hace en Preferencias de Niveles (Opciones > Preferencias del Proyecto > Niveles de Referencia).
Todos estos ajustes tienen efecto en la Paleta de Coordenadas, la Paleta de Información y todos los Cuadros de Diálogo.

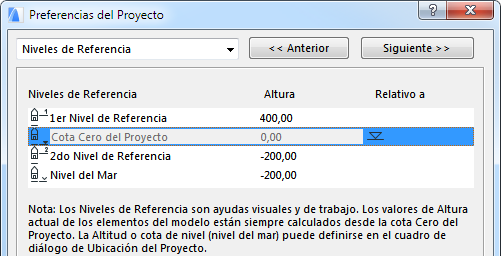

Seleccione un nombre de nivel y modifíquelo como desee, después escriba el valor que necesite en el campo de Elevación . En este ejemplo, hemos definido la parte superior de la propiedad, a 400 metros.
El Nivel del Mar toma este valor desde la Altitud, la cual está definida en Opciones > Preferencias del Proyecto > Definiciones de Ubicación.

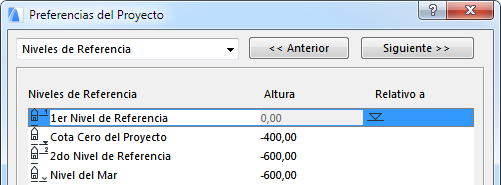

Puede encontrar esto sencillo para calcular niveles (en este cuadro de diálogo) activando el valor cero para otro nivel que la Cota Cero del Proyecto. Puede hacerlo simplemente haciendo clic en el campo Relativo a junto al nombre de nivel.
Los Niveles de Referencia recién definidos están disponibles ahora en el nivel de cota de Base Inferior [a Nivel de Referencia] de los Niveles de Geometría y Posicionamiento de los elementos constructivos y de tipo objeto.
Ver también Colocar un Elemento Constructivo.

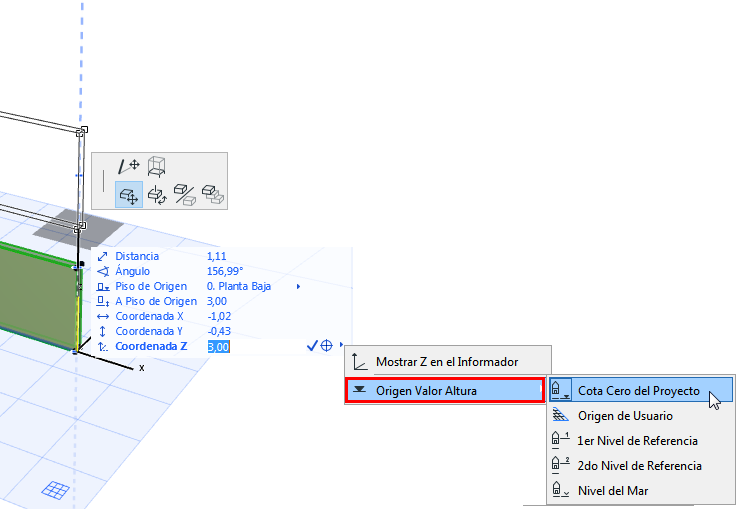

Los niveles de Referencia también se pueden usar como niveles de referencia para mostrar los valores de elevación (Z) en el Informador.
Ver Informador.

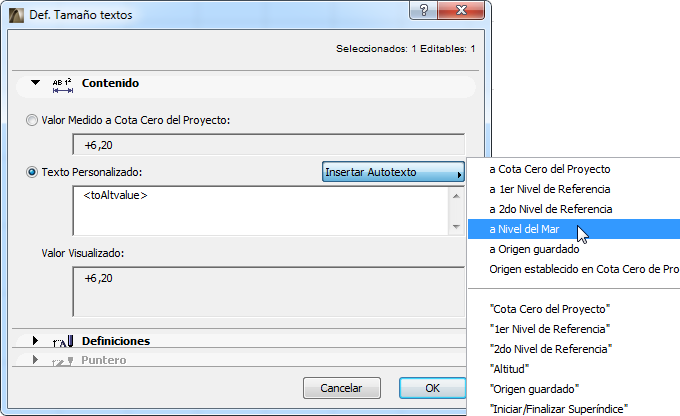

Los Niveles de Referencia también se pueden utilizar como AutoTextos, como los AutoTextos utilizados en las Cotas de Alzado:
