Definiciones Misceláneas para Ítems de Biblioteca

Para acceder a este panel, vaya a Documento > Vista de Modelo > Opciones de Vista de Modelo.

  • Este panel y su contenido dependen de las bibliotecas que haya cargado. (Es posible que haya varios paneles, uno por cada biblioteca cargada en su proyecto).
  • Los objetos de Biblioteca ubicados en una biblioteca concreta se visualizarán globalmente de acuerdo con las Opciones de Vista de Modelo definidas aquí.
  • Las opciones sólo se aplicarán a aquellos objetos cuyo Script GDL esté programado para permitirlo.

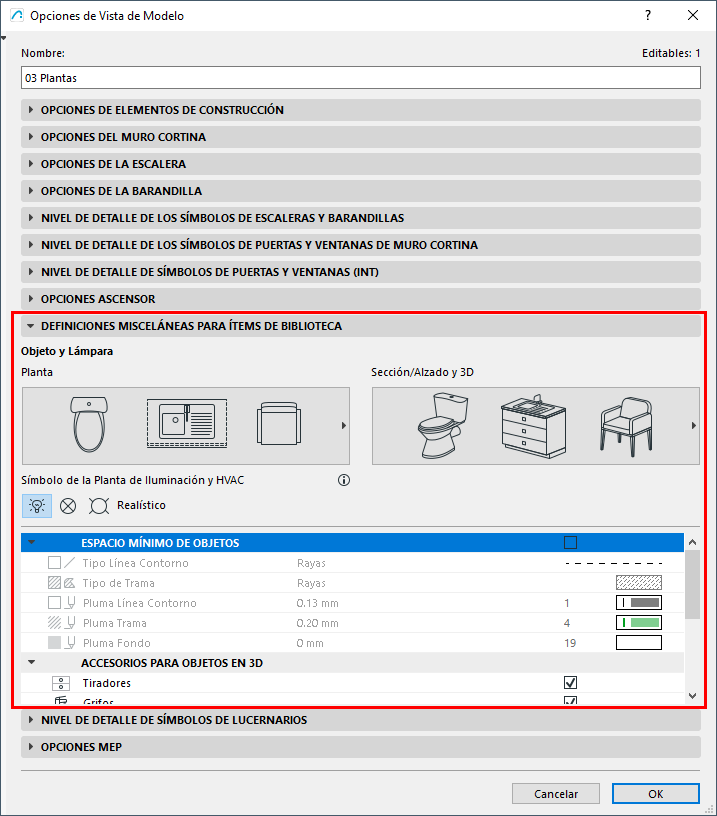

En la versión INT, el panel se ve así:



Espacio Mínimo de los Objetos

Marque esta casilla para mostrar el espacio mínimo de los objetos en la Planta, utilizando un contorno y una trama. Elija las opciones de tipo de línea y pluma para el contorno, así como de tipo/pluma/fondo de la trama.

Se muestra una visualización de contorno/trama del Espacio Mínimo para todos los objetos que tengan un parámetro de Espacio Mínimo definido.

  • Para Objetos, use los parámetros de Espacio Mínimo en las Definiciones del Objeto.

Nivel de Detalle de Objeto y Lámpara

Defina el Nivel de Detalle en Planta:

  • Completo, Medio, o Bajo

y en Sección/Alzado y Proyecciones 3D:

  • Completo, Simplificado o Esquemático

Los Objetos y Lámparas usan las definiciones de Nivel de Detalle definido aquí por defecto (por OVM). Para un objeto/lámpara específico, si el control está disponible, puede sobrescribir su nivel de detalle en las Definiciones del Elemento (use los controles en la Representación 2D o 3D).

Ver Representaciones 2D y 3D de Objetos.

Iluminación y Símbolos de Planta HVAC

Elija una de las opciones existentes para visualizar los Símbolos de Planta de Iluminación y los objetos HVAC (p. ej., lámpara de techo, detector de humo, difusor de aire) del proyecto.

  • Realístico
  • Eléctrico
  • Planta de Falso Techo

Accesorios de Objeto en 3D

Haga clic en los botones para mostrar o esconder estos tipos de accesorios en 3D:

  • Tiradores
  • Grifos

Línea de Abertura de Objetos en 3D

  • Elija Tirador o Bisagras para definir la orientación de las líneas de abertura.
  • Elija los Tipos de Línea (discontinua, sólida, puntos) para las líneas de abertura en los lados de abertura y los opuestos.
    Nota: Esta opción depende de la escala (normalmente, las líneas de abertura no se visualizan en escalas reducidas).

Conexiones MEP del Objeto

Use esta casilla para mostrar u ocultar las conexiones que se pueden adjuntar a cualquier objeto en un recorrido MEP.
