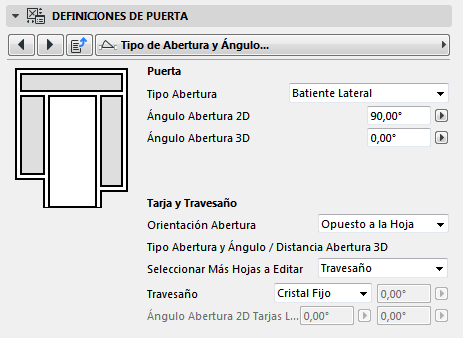

Tipo de Abertura y Ángulo (Puerta/Ventana)
A continuación se describe la página Tipo de Abertura y Ángulo del panel de Definiciones Personalizadas de las Definiciones de Puertas o Ventanas, desde la Biblioteca de Archicad.
Úselo para definir opciones para las aberturas, las tarjas verticales y las horizontales (si son usadas).
Tipo de Abertura

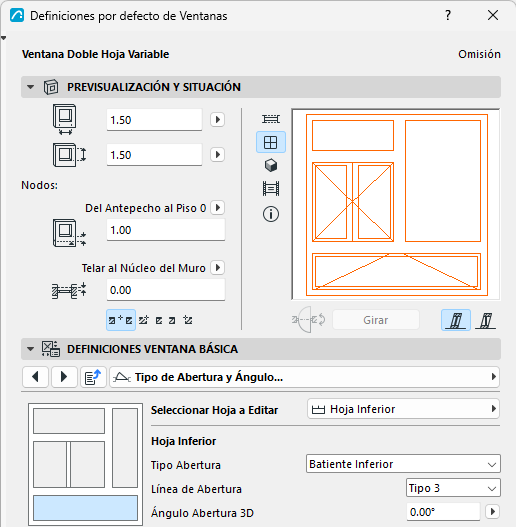

Para cada componente de la abertura, elija un tipo desde el desplegable. (Las definiciones disponibles dependen de cada elemento de biblioteca.) También puede hacer clic en la ventana de previsualización para seleccionar la hoja a editar.
Ángulo de Abertura 2D/3D

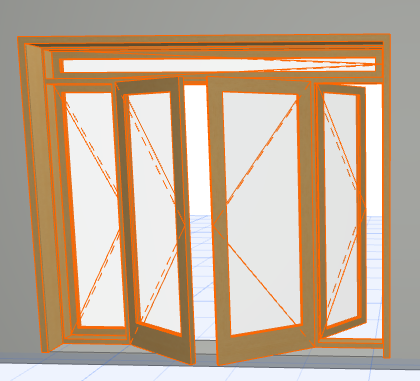

De forma opcional, para cada componente de la abertura, defina un ángulo de abertura para la visualización 2D y 3D. (También puede editar la abertura gráficamente, utilizando los puntos calientes editables.)
Tarja y Travesaño: orientación de la Abertura
Para la Tarja y el Travesaño, elija “Igual a la Hoja” o “Opuesto a la Hoja” en el desplegable para definir la dirección de apertura.
Tarja y Travesaño: Tipo de Abertura y Ángulo /Distancia de Abertura 3D
Use este desplegable para elegir un tipo para las tarjas y travesaños. Inserte un ángulo de abertura (o distancia de abertura, para correderas) como sea necesario.
