Página de Planta y Sección (Definiciones de Puerta/Ventana)

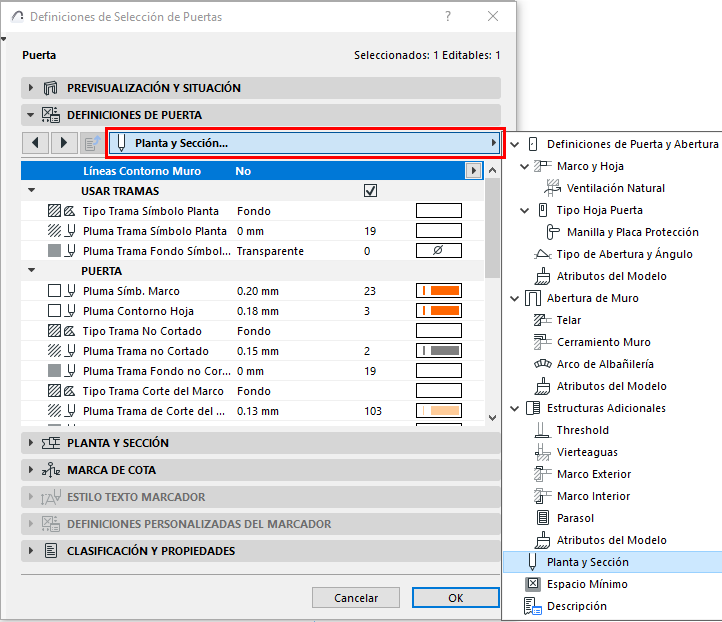

A continuación se describe la página de Planta y Sección del panel de Definiciones Personalizadas de las Definiciones de Puertas o Ventanas, desde la Biblioteca de Archicad.
Esta página contiene todos los parámetros de visualización 2D para las varias partes de la abertura, tal y como se definió en este objeto GDL en su script de su interfaz de usuario. Los parámetros disponibles varían según los componentes de la abertura y su geometría.
Al definir los parámetros, merece la pena visualizar la Previsualización desde las Definiciones de Puerta/Ventana para ver cómo afectan los parámetros al elemento.
Líneas de Contorno Muro
Defina las líneas de Contorno del Muro para la visualización de la abertura. Si activa cualquiera de las líneas de contorno, puede definir líneas por separado para las que son ocultas o visibles.

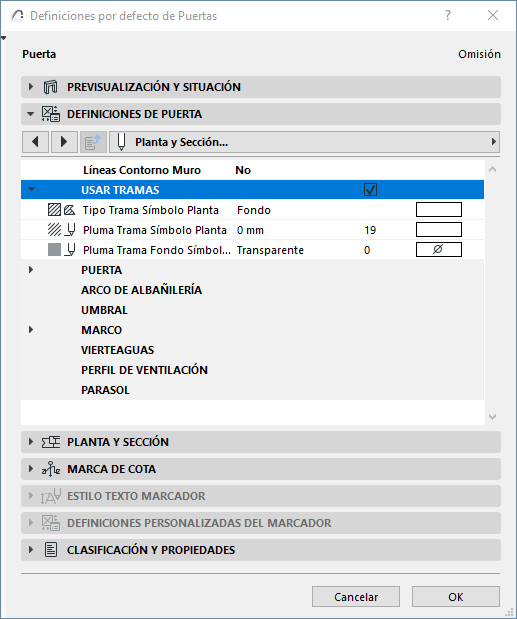

Usar Tramas en Puertas/Ventanas
Para aplicar cualquier trama a la puerta/ventana, active la casilla de Usar Tramas para activar todos sus parámetros. Si Usar Tramas está desactivado, la visualización de abertura no empleará ninguna trama en ninguno de sus componentes.
Sobrescribir Atributos del Objeto GDL de Puertas/Ventanas
Habitualmente, definirá los atributos 2D (tipo de línea, pluma, trama) para cada componente de la Puerta/Ventana en la Planta usando la página de Planta y Sección del panel de Definiciones Personalizadas, descrito anteriormente.

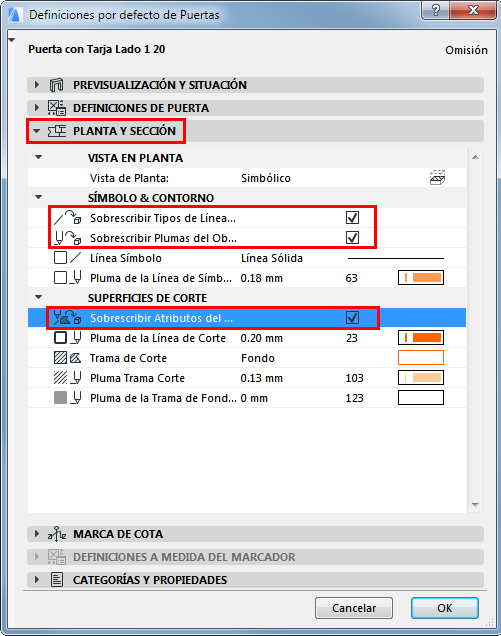

Sin embargo, puede desear sobrescribir estos atributos usando las definiciones simplificadas del panel de Planta y Sección de las Definiciones de Puertas/Ventanas.
Defina los atributos de las líneas de corte, sin cortar y de proyección y las plumas según sea necesario en el panel Planta y Sección de las Definiciones de Puerta/Ventana (o en el Cuadro Info).
Para que estas definiciones tengan efecto, asegúrese de que están activas las casillas de Sobrescribir Tipos de Línea/Plumas/Atributos del Objeto. De lo contrario, la Puerta/Ventana se visualizará con sus atributos de Objeto GDL.
