Espacio Mínimo

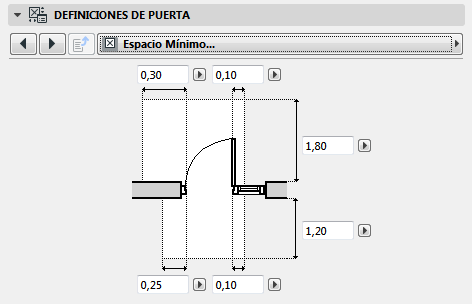

A continuación se describe la página de Espacio Mínimo del panel de Definiciones Personalizadas de las Definiciones para una “Puerta Batiente”, con tarja y travesaño, desde la Biblioteca de Archicad.

Utilice estos controles para definir los requerimientos de espacio mínimo para las distancias a ambos lados de esta puerta.



Como ayuda de dibujo, puede activar una Opción de Vista de Modelo para visualizar las distancias de espacio mínimo (para puertas y objetos) en la Planta.

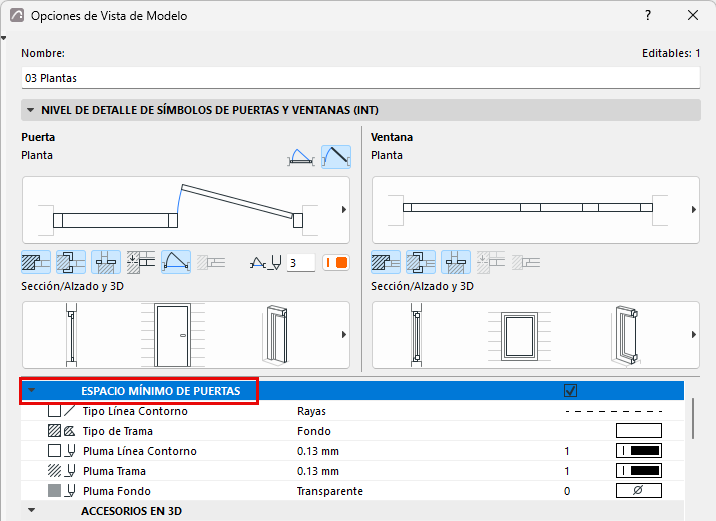

Para ver los límites de Espacio Mínimo en la Planta para todas las puertas del proyecto que tengan un parámetro de espacio mínimo definido:

  1. Vaya a Documento > Vista de Modelo > Opciones de Vista de Modelo.
  2. Abra el panel Nivel de Detalle de los Símbolos de Puertas y Ventanas.
  3. Marque la casilla Espacio Mínimo de Puertas.


Utilice los controles situados debajo de la casilla de verificación para definir las plumas, el tipo de línea y las tramas para la visualización del espacio mínimo.

Para información general acerca del panel de Definiciones Personalizadas, ver Dónde definir Parámetros de Puertas/Ventanas.
