Сопоставление Профилей (Экспорт в SAF)

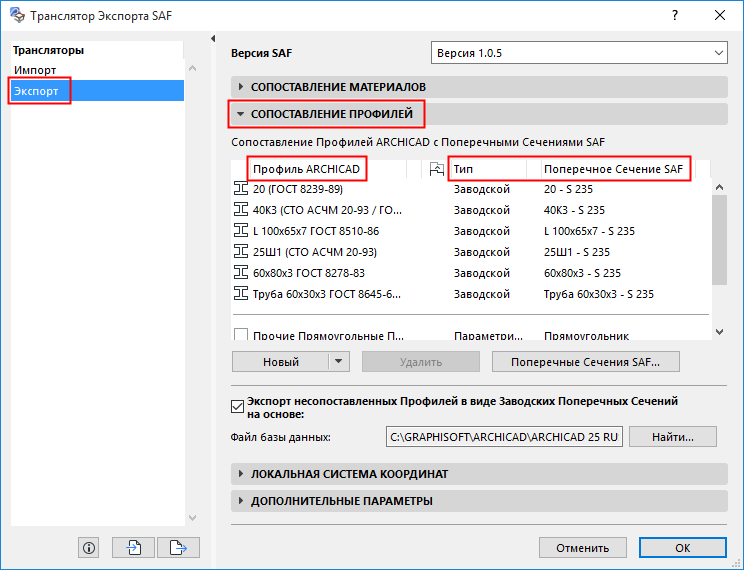

Панель Сопоставления Профилей предназначена для точного сопоставления Стержней Сложного Профиля с соответствующими им определениям (“Поперечных Сечений SAF”), используемых в принимающем приложении.

Активируйте команду меню Файл > Взаимодействие > SAF > SAF-трансляторы и выберите Транслятор для Экспорта.

Типы Поперечных Сечений в SAF

Стандарт SAF определяет четыре Типа Поперечных Сечений:

•Заводской: поперечные сечения, используемые при заводском изготовлении.

•Составной: сечение, состоящее из комбинации заводских профилей (например, два двутавровых сечения). Пример ввода составного поперечного сечения: профиль = Двутавр №20 и параметры = 10 мм (расстояние между профилями).

•Параметрический: поперечное сечение, определяемое любой формой и любыми размерами (параметрами).

•Общий: служит для определения любой общей формы поперечного сечения. Состоит из одного или нескольких замкнутых многоугольников и может содержать отверстия. Для них не используется стандартное наименование.

В расположенных ниже разделах описываются следующие функции

Сопоставление Сложных Профилей (по Имени)

Автоматическое сопоставление на основе файла базы данных (Экспорт из ARCHICAD в SAF)

Сопоставление по умолчанию для Экспортированных Поперечных Сечений
