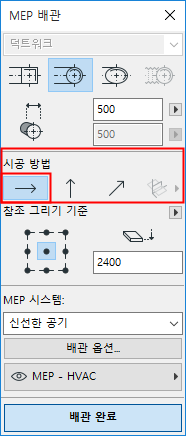

모든 배관 작업은 일정 높이값 설정으로 시작됩니다 (배관 팔레트에서 보이는 기본 설정 시공 방법).
배관을 시작하면, 다른 시공 방법을 선택할 수 있습니다.
(또한 배관 도중에 트래커에서 설정할 수도 있습니다.)
•수직 올리기: 시공 방법을 "수직 올리기"로 전환합니다.
–평면에서, 대화상자가 나타납니다. 다음 요소가 끝나야 하는 곳에 높이값을 입력합니다. "확인"을 클릭하여 대화상자를 닫고 수직 세그먼트를 배치한 다음 배관을 계속합니다.
–3D 창에서, 수직 편집면을 따라 세그먼트를 그립니다.
•일정 경사각: 시공 방법을 "일정 경사각"으로 전환한 다음 각도를 입력합니다. 현재 배관의 이후 요소들은 사용자가 각도 값을 바꾸거나 다른 방법으로 전환하기 전까지는 이 경사를 따라 배치됩니다.

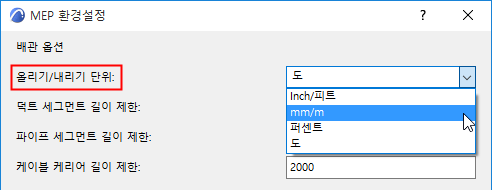

참고: 경사 각도 단위 (도 또는 mm/미터)는 MEP 환경설정에서 올리기/내리기 단위 컨트롤에서 정의합니다.
배관 도중 3D 편집면 사용하기
3D 창에서:
1.배관 작업을 시작하고 하나 이상의 요소를 배치합니다.
2.다음 중 한 가지 시공 방법으로 전환하여 (3D 편집면 아이콘의 옵션 사용) 배관을 3D 평면으로 제한합니다.
•너비 면: 기준선이 마지막으로 배치한 배관 요소의 "너비" 방향과 교차합니다.
•높이 면: 기준선이 마지막으로 배치한 배관 요소의 "높이" 방향과 교차합니다.
•수직 면: 마지막으로 배치한 요소의 벡터와 수직
