Verificador de projeto do Archicad

Disponível para usuários com um contrato SSA/Forward, a partir da Atualização 2 do Archicad 26.

O Verificador de Projeto permite que os usuários capturem erros durante o projeto, diretamente no Archicad. Use-o em qualquer estágio do processo de projeto para validar e melhorar a qualidade da geometria e dos dados do seu modelo de projeto  - uma espécie de "corretor ortográfico do BIM".

O Verificador de Projeto utiliza um serviço de nuvem chamado Solibri Inside, desenvolvido pela Solibri, empresa irmã da Nemetschek. Você pode usar o Verificador de Projeto do Archicad sem nenhuma conta da Solibri. No entanto, você pode acessar funções adicionais registrando-se e/ou atualizando para a versão Premium do Solibri Inside.

Disponibilidade

Não é necessário fazer o download de nenhum plug-in para obter o Verificador de Projeto.

A funcionalidade requer a Atualização 2 do Archicad 26 (build 4019) ou mais recente e está disponível em todos os sistemas operacionais compatíveis.

Nota: O Verificador de Projeto está disponível apenas para usuários Forward e SSA.

Benefícios

O Verificador de Projeto oferece vários benefícios aos usuários do Archicad:

•Nenhuma Instalação e atualizações são necessárias, já que a funcionalidade está disponível com o Archicad e já está pronto para uso.

•Uma vez que funciona como um comando do Archicad, não há necessidade de exportar arquivos para um aplicativo externo e importar os resultados, o que simplifica muito seu fluxo de trabalho garantindo qualidade.

•Como uma Extensão do Archicad, a interface do usuário do Verificador de Projeto será familiar para os usuários do Archicad e não há necessidade de aprender a usar um aplicativo externo.

•Você pode realizar verificações de qualidade do projeto logo no início do processo de projeto, conforme necessário, para garantir a qualidade da geometria e dos dados do modelo de projeto.

Como isso funciona?

1.Abra o Verificador de Projeto fazendo um dos seguintes procedimentos:

•Clique no Verificador de Projeto na barra de ferramentas principal

•Use a opção Modelagem > Verificação do Modelo > Verificador de Projeto.

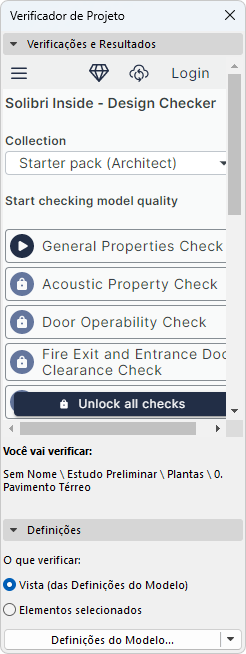

A paleta "Verificador de Projeto" é aberta, listando as Verificações de Projeto disponíveis.

2.No painel Definições na parte inferior da Paleta, siga um destes procedimentos:

•Selecione uma vista (todos os elementos dessa vista participarão da Verificação),

•Selecione os elementos para executar a Verificação

3.Especifique um Tradutor IFC para exportar os dados para o Solibri Inside. Recomendamos o tradutor "IFC4 Reference View-based Export".

Nota: Se você estiver usando um tradutor IFC2x3, certifique-se de que o campo "Modo de preservação de material (apenas IFC2x3)" da caixa de diálogo "Conversão de Geometria para Importação IFC" esteja definido como "Nunca explodir elementos, a preservação não é garantida". (Consulte Modo de preservação de Material (apenas no IFC2x3)

4.Clique em qualquer uma das Verificações para executá-la.

O Verificador de Projeto gera os dados necessários e os envia ao Solibri Inside para as operações de verificação.

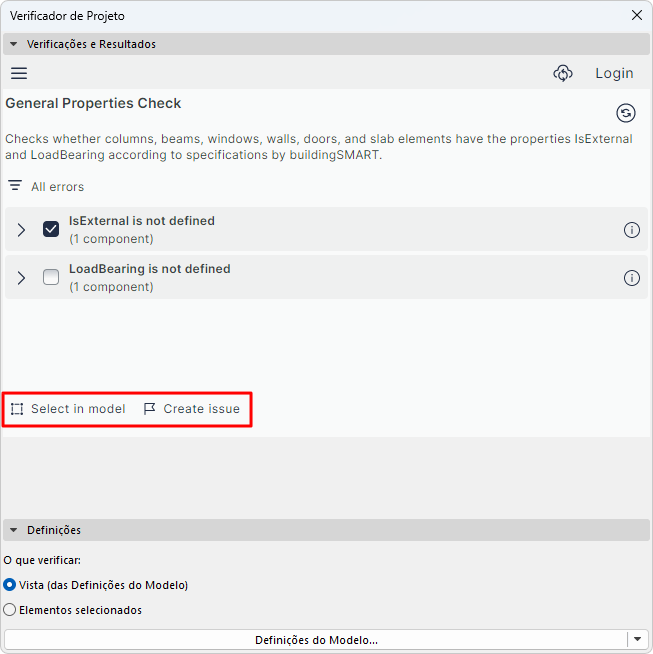

A Paleta exibe os problemas resultantes (vinculados às anotações), junto com os seus elementos relacionados.

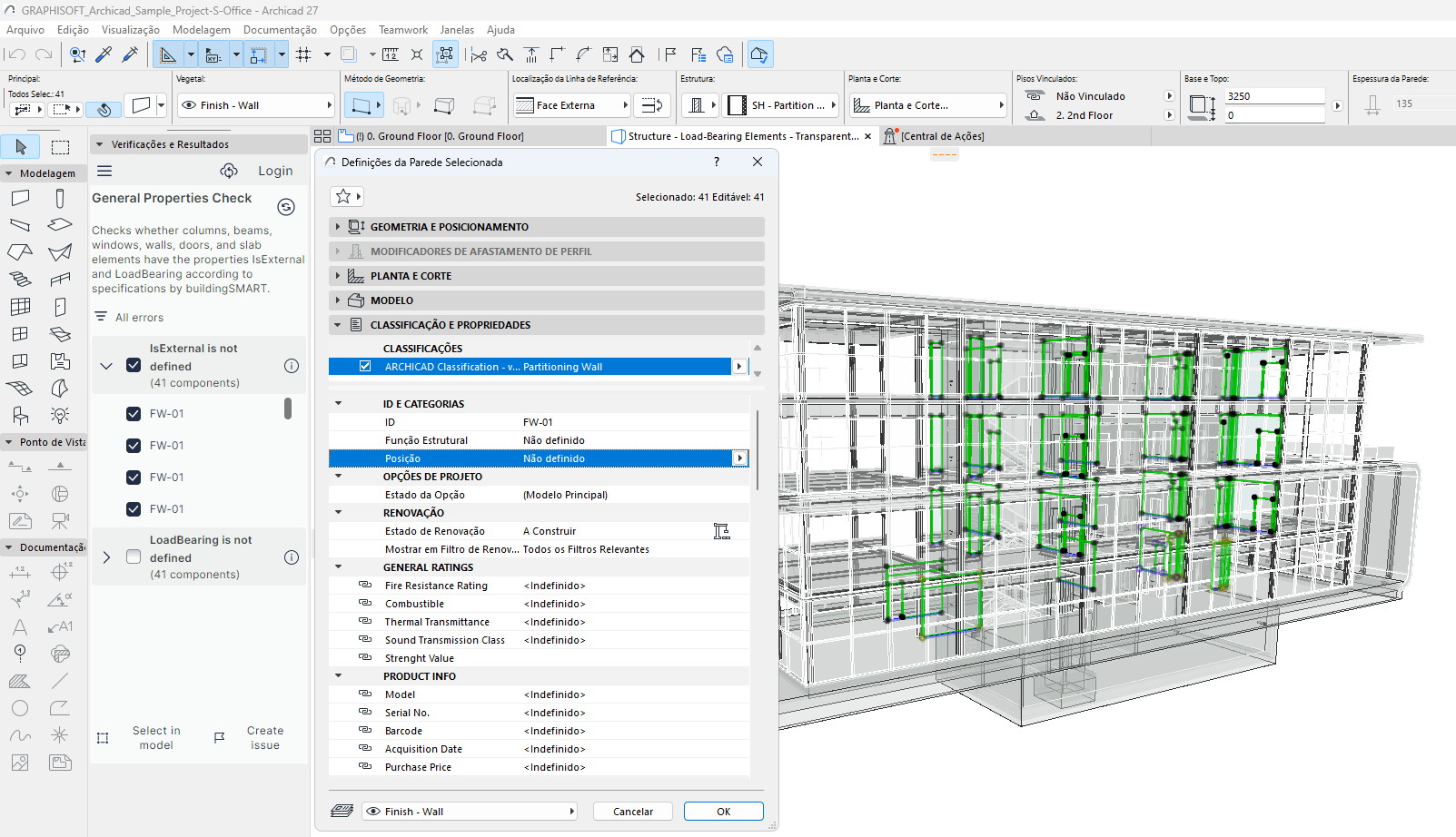

Na imagem a seguir, a "Verificação de Propriedades" descobriu que os elementos selecionados têm várias de suas Propriedades básicas, incluindo a Propriedade "Classificação de Resistência ao Fogo", classificadas como "Indefinido".

•Você pode selecionar os elementos encontrados pelo Verificador para visualizar e corrigir os problemas (que estarão relacionados às anotações).

•Você também pode criar uma Anotação (relacionado a um problema) no Organizador de Anotações do Archicad.

Verificadores Disponíveis

As seguintes Verificações estão disponíveis no momento, mas são atualizadas de tempos em tempos:

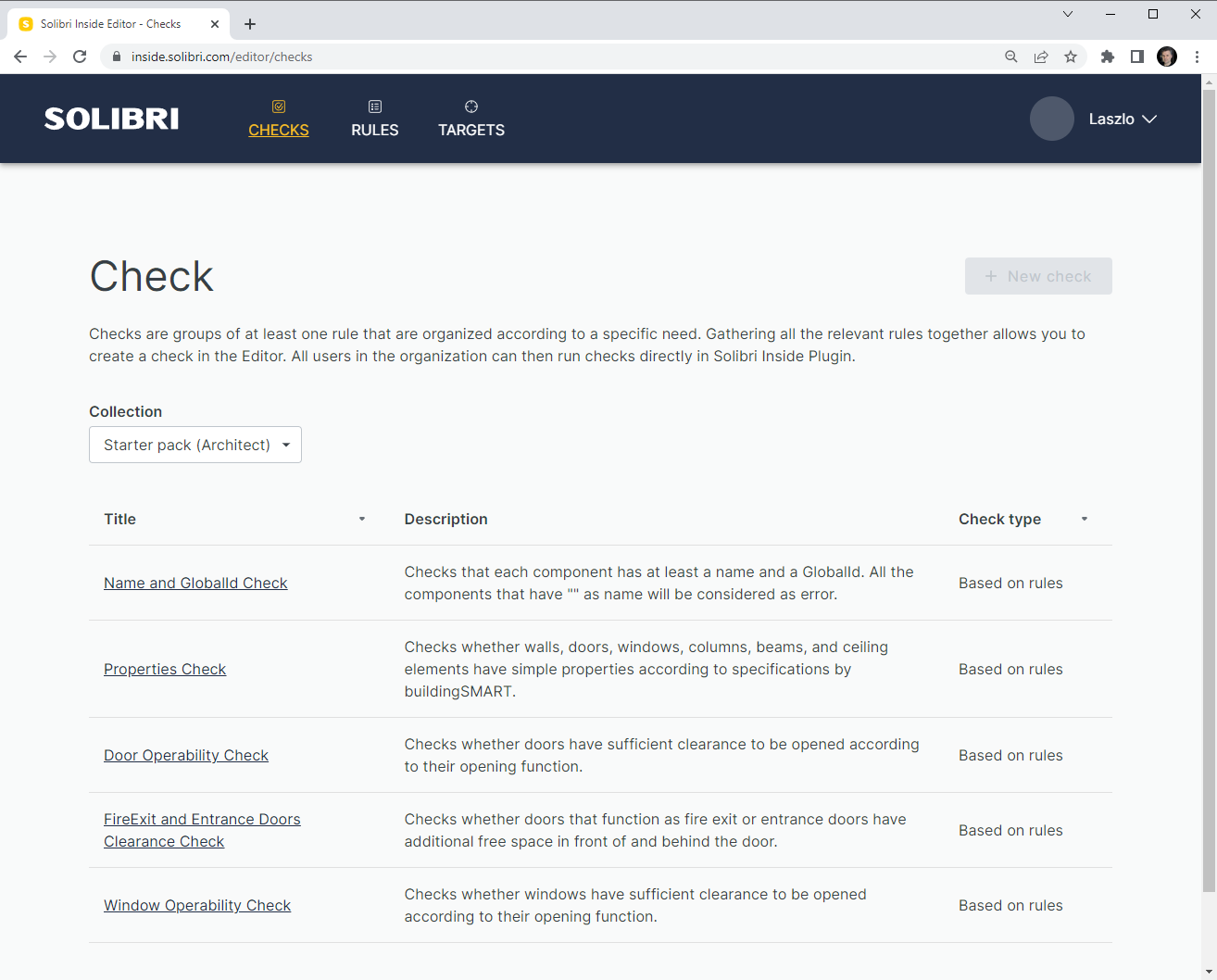

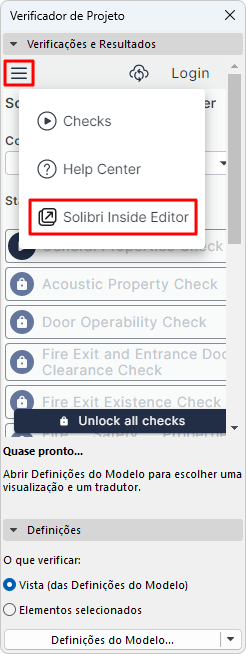

Para ver a descrição de cada verificação, acesse o site do Solibri Inside Editor e consulte a página Verificações. Você também pode acessar esta página a partir do menu Paleta do Verificador de Projeto:

A partir daqui, clique em qualquer Verificação para ver suas Regras individuais.

Versões do Verificador de Projeto

O Verificador de Projeto vem nas versões freemium e premium. Consulte esta tabela para conhecer os benefícios de cada um.

Para atualizar para premium, faça login no Solibri Inside na Paleta do Verificador de Projeto.

Clique no botão Atualizar na parte superior da Paleta, que o levará ao site do Solibri Inside. (O botão "Atualizar" é exibido na Paleta se você tiver se registrado para a versão gratuita no site do Solibri Inside e, em seguida, feito login na sua conta a partir da Paleta)
