Um sistema MEP é um conjunto salvo de tramas, linhas e superfícies usado para exibir os elementos Traçados MEP. Os Sistemas MEP são atributos do projeto do Archicad.
Cada elemento Traçado é atribuído a um Sistema MEP na parte superior da caixa de diálogo Definições de Traçado.
Consulte Definições de Traçado - página principal.

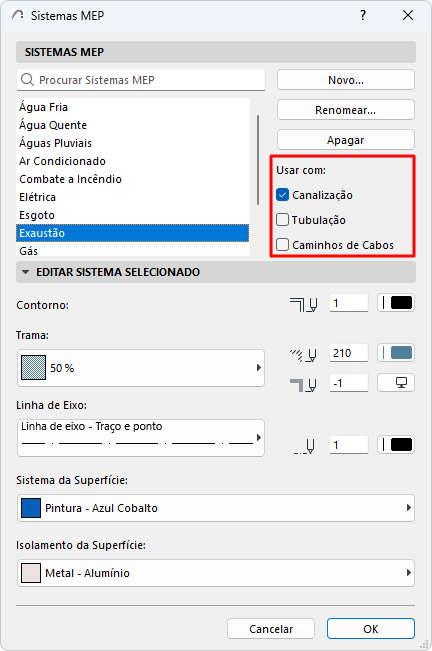

Defina ou edite Sistemas MEP em
•Modelagem > Sistemas MEP
•Opções > Atributos do Elemento > Sistemas MEP
(ou use o atalho Sistemas MEP na Barra de Ferramentas Engenharia MEP).
Use ou edite os Sistemas MEP predefinidos ou crie novos.
Usar com: Marque um ou mais tipos de Traçado que devem usar esse sistema MEP:
•Canalização
•Tubulação
•Caminhos de Cabos
Com base nessa definição de Usar com, os sistemas MEP estão disponíveis para o tipo de elemento Traçado correspondente, na parte superior da caixa de diálogo Definições de Traçado.
Editar atributos do Sistema MEP
Use os controles para definir tramas, linhas e superfícies para o Sistema MEP atual.
