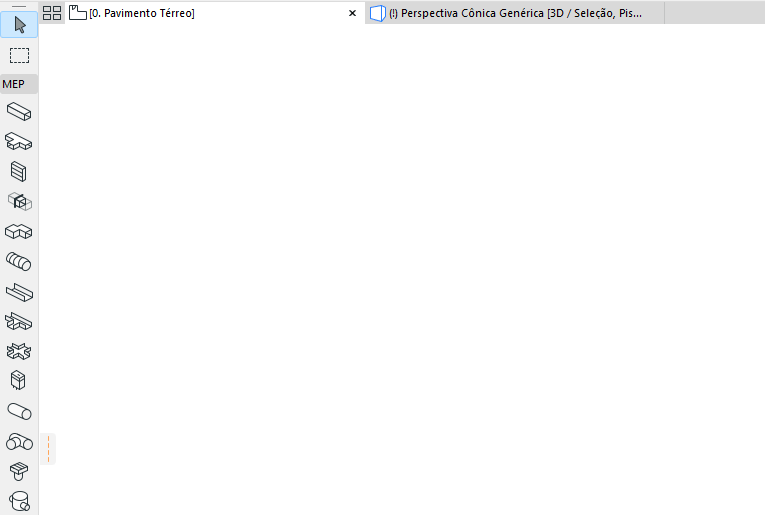

Colocar elemento de um Traçado

1.Ative uma ferramenta de traçado na caixa de ferramentas: Traçado de Duto, Traçado da Bandeja de Cabos ou Traçado de Tubo.

2.Na Janela de Planta ou 3D: Clique em série para definir os segmentos e nós do polígono do Traçado.

•Cada clique representa um nó, que conecta os segmentos adjacentes.

•A linha de referência está no centro do elemento Traçado

•Pressione Backspace para apagar o último segmento colocado

3.Para completar o Traçado, clique uma segunda vez no final do segmento final.

O resultado é um único elemento Traçado.

Os cotovelos e as transições são gerados automaticamente em cada nó.

O fluxo de material (por exemplo, água ou ar) conduzido por um determinado elemento Traçado é sempre constante.

Alterar o parâmetro do Traçado em tempo real

Depois de começar a colocar um elemento Traçado, você pode alterar sua seção transversal no Rastreador.

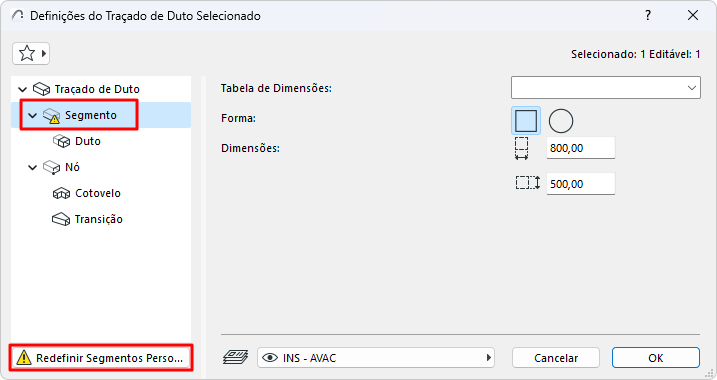

Como você alterou o valor do parâmetro padrão do segmento, este é mostrado na caixa de diálogo definições como "personalizado".

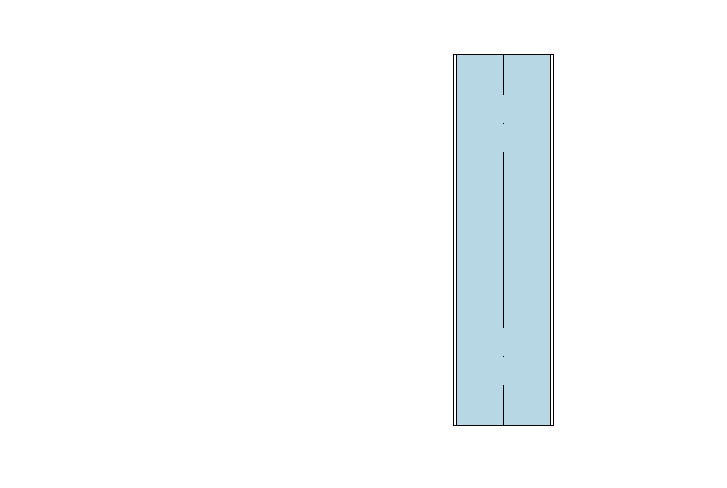

Adicionar Ramificação ao Elemento Traçado

Você pode adicionar uma ramificação a qualquer elemento traçado inserido. O nó na ramificação é adicionado automaticamente.

Depois que uma ramificação é criada, o Traçado original é dividido em vários elementos traçados.

Agrupar Traçados

Os traçados serão agrupados se:

•Um nó final de um elemento Traçado estiver conectado ao nó final de outro

•Uma ramificação for apagada (os Traçados restantes serão agrupados)

•Um nó final de ramificação for movido, desconectando a antiga ramificação
