Itens da Biblioteca Compatíveis com o MEP

Os Itens da Biblioteca compatíveis com o MEP (com conexões inteligentes para uso em sistemas de dutos, tubos e Caminhos de Cabos) são encontrados

•na Biblioteca MEP

•na Biblioteca comum do Archicad

•na Biblioteca MEP versátil do BIMcomponents

Consulte a Biblioteca MEP Versátil.

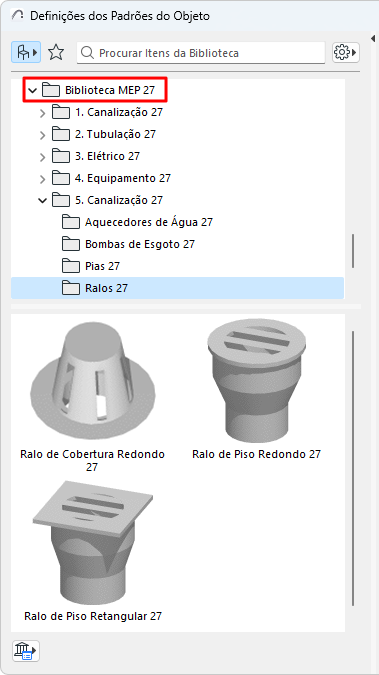

Biblioteca MEP

A Biblioteca MEP contém Elementos MEP especialmente configurados.

Objetos MEP Compatíveis com a Biblioteca do Archicad

Muitos elementos familiares da Biblioteca do Archicad, como este Lavatório, incluem definições de conexão compatíveis com o MEP, para que você possa conectá-los a um traçado MEP:

Exibir portas de conexão MEP nos Itens de Biblioteca

1.Vá para Documentação > Visualização do Modelo > Opções de Visualização do Modelo

2.Abra o Painel Definições Diversas Para Itens da Biblioteca.

3.Habilite a Opção de Visualização do Modelo para Objetos Conexões MEP.

Opção de Visualização de Modelo: Mostra ou Esconde as Conexões MEP nos Itens da Biblioteca

Tipo de Elemento de Objetos Compatíveis com MEP: Objeto ou Equipamento

Por padrão, objetos da Biblioteca do Archicad compatíveis com MEP são colocados com a Ferramenta Objeto e, portanto, seu tipo de elemento é “Objeto”.

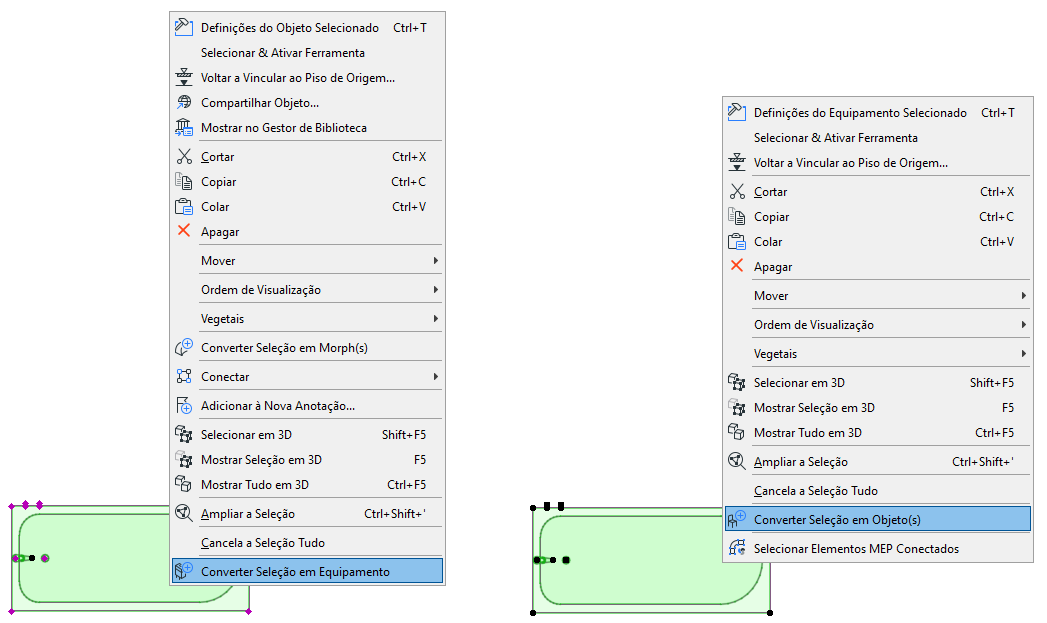

Para um objeto MEP selecionado: Mude seu tipo para Equipamento (ou volte para Objeto) usando os comandos do menu de contexto.
