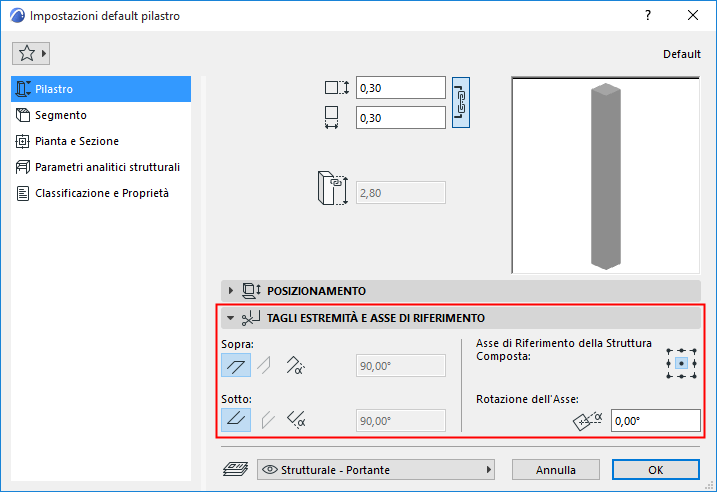

Tagli di estremità e asse di riferimento dei Pilastri

Tagli delle estremità

Definire l'angolo delle superfici superiore e inferiore del Pilastro: orizzontale, verticale o personalizzato.

Nota: verticale è disponibile solo per Trave inclinata.

È anche possibile modificare questa geometria graficamente:

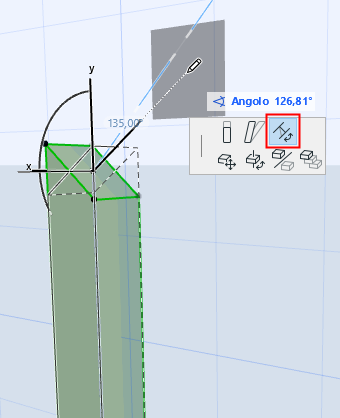

–Selezionare un pilastro in 3D. Fare clic sulla sua superficie di estremità, quindi selezionare Ruota Angolo Unione nella pet palette.

Asse di riferimento del Nucleo del Pilastro

Scegliere uno dei nove punti che fungono da Asse di Riferimento del Pilastro.

Se si modifica l'Asse di Riferimento: l'asse rimane in posizione mentre il Pilastro si sposta di conseguenza.

Nota: disponibile solo se almeno un segmento del Pilastro ha una sezione trasversale rettangolare o circolare. Non disponibile per profili complessi.

Rotazione Asse: definire un angolo di rotazione del Pilastro attorno al proprio asse.
