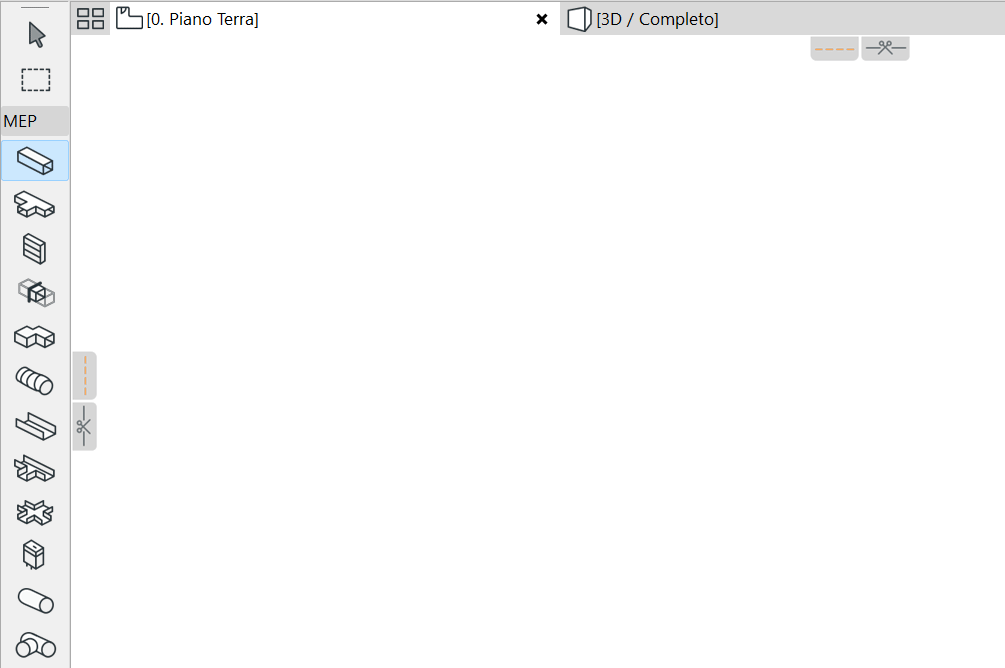

1.Attivare uno strumento Percorso dalla Barra Strumenti: Percorso Condotto, Percorso Canaletta o Percorso tubazione.
2.In Pianta o in una Finestra 3D: fare clic in serie per definire i segmenti e i nodi della poligonale del Percorso.
•Ogni clic rappresenta un nodo, che collega i segmenti adiacenti.
•La linea di riferimento si trova al centro dell'elemento Percorso
•Premere il tasto Backspace per eliminare l'ultimo segmento posizionato
3.Per completare il Percorso, fare clic una seconda volta alla fine del segmento finale.
Il risultato è un singolo elemento di Percorso.
I gomiti e le transizioni sono generati automaticamente in ogni nodo.
Il flusso di materiale (ad esempio acqua o aria) condotto da un dato elemento di Percorso è sempre costante.
Modifica al volo dei parametri del Percorso

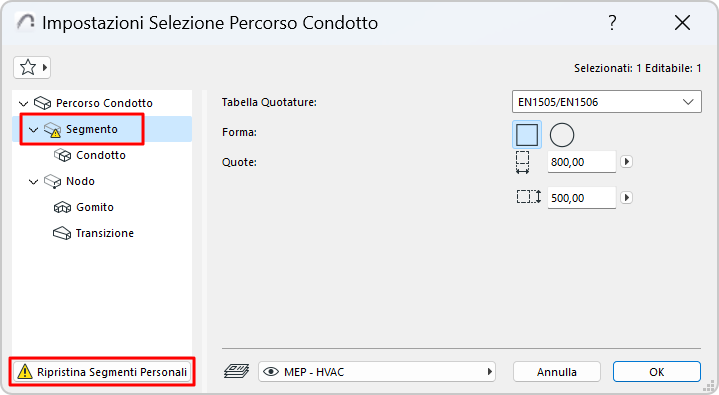

Una volta posizionato un elemento del tracciato, è possibile modificarne la sezione trasversale nell'Ispettore.
Poiché il valore di default del segmento è stato modificato, nella finestra di dialogo delle impostazioni viene visualizzato come "personalizzato".

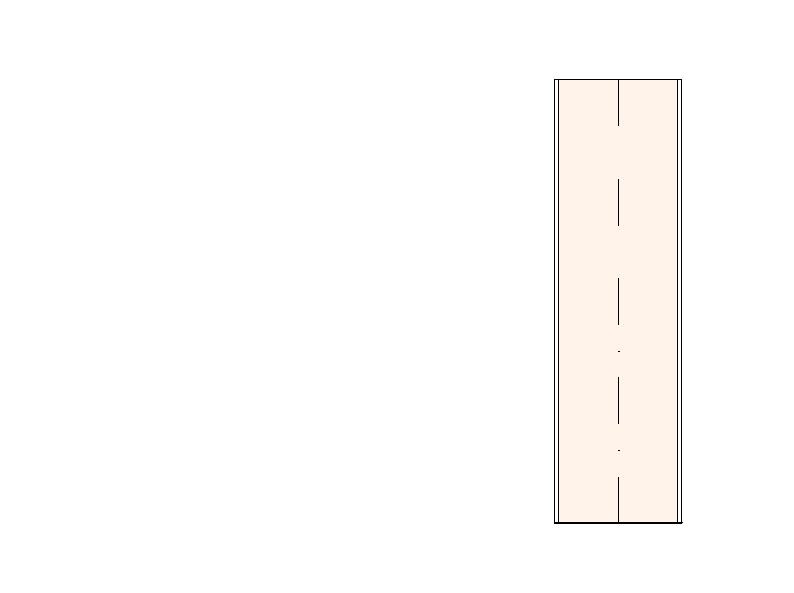

Aggiungere una diramazione all'elemento Percorso
È possibile aggiungere una diramazione a qualsiasi elemento di percorso posizionato. Il nodo di ramificazione viene aggiunto automaticamente.
Dopo la creazione di una diramazione, il percorso originale viene suddiviso in più elementi percorso.
Unisci i percorsi
I percorsi si uniscono se:
•Un nodo finale di un elemento di Percorso è collegato al nodo finale di un altro elemento di Percorso
•Si cancella una diramazione (i Percorsi rimanenti vengono uniti)
•Un nodo terminale del ramo viene spostato, scollegando il ramo precedente
