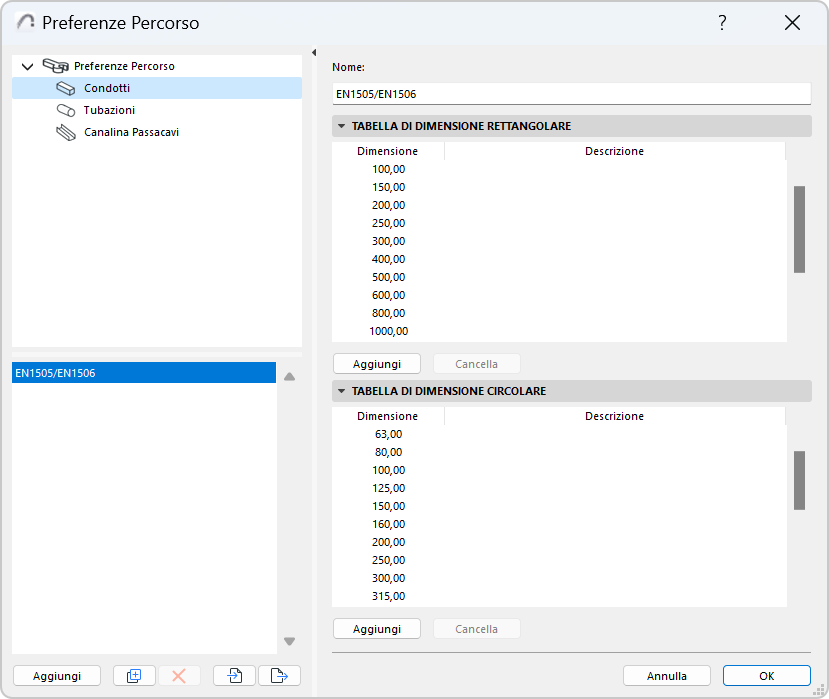

Questa finestra di dialogo si trova in Opzioni > Preferenze Progetto > Preferenze Percorso.
(Se non si vede, selezionare il profilo Ambiente di lavoro MEP). Vedere Applicare Ambiente di Lavoro MEP)
Utilizzare le Preferenze Percorso per impostare le Tabelle dimensionali per i segmenti di Conduttura, Tubazione e Portacavi nel modello MEP.
Si possono creare tutte le tabelle dimensionali necessarie per ogni tipo di segmento.

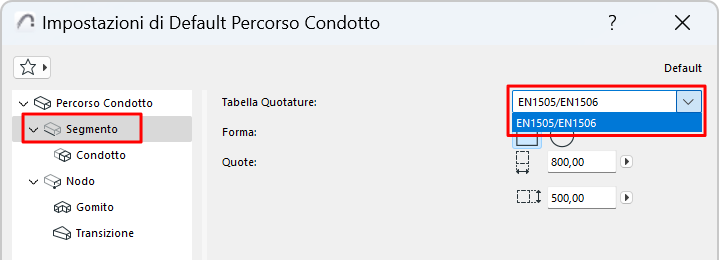

Scegliere quindi la tabella desiderata nelle impostazioni del Segmento di percorso corrispondente.

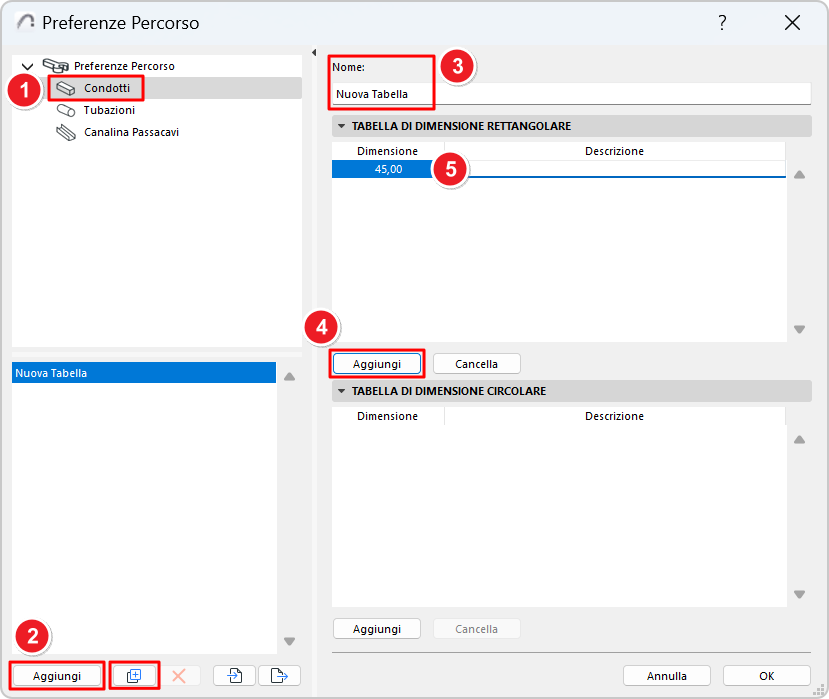

Creare una nuova tabella dimensionale
1.Sul lato sinistro di Preferenze percorso: selezionare il tipo di Segmento (Condutture, Tubazioni o Canalette).
2.Fare clic sul pulsante Aggiungi o Duplica.
3.A destra, inserire un nome per la nuova tabella.
4.Fare clic su Aggiungi.
5.Inserire la dimensione e una descrizione opzionale. Le dimensioni sono ordinate automaticamente in ordine crescente.

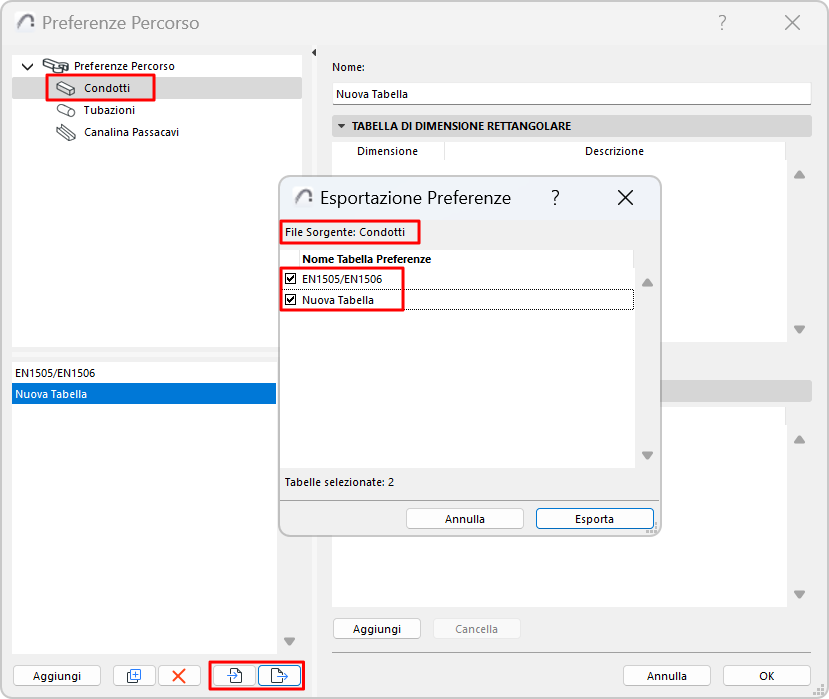

Importare e Esportare le preferenze del Percorso
Utilizzare i pulsanti Importazione ed Esportazione per condividere una o più tabelle di quote del tipo di Segmento selezionato, tramite file xml.
