Archicad Design Checker (디자인 체커)

Archicad 26 업데이트 2부터 SSA/Forward 가입고객만 사용할 수 있습니다.

Design Checker를 사용하면 디자인 작업 중 Archicad 내에서 바로 오류를 잡아낼 수 있습니다. 설계 프로세스의 모든 단계에서 이 기능을 사용하여 디자인 모델 지오메트리 및 데이터의 품질을 검증하고 개선할 수 있습니다. 일종의 'BIM 맞춤법 검사기'입니다.

Design Checker는 Nemetschek의 자매회사인 Solibri가 개발한 Solibri Inside라는 클라우드 서비스를 활용합니다. Solibri 계정 없이도 Archicad에서 Design Checker를 사용할 수 있습니다. 하지만 Solibri Inside의 프리미엄 버전에 등록하거나 업그레이드하면 추가 기능에 액세스할 수 있습니다.

가용성

Design Checker는 별도로 다운로드할 필요가 없습니다.

이 기능을 사용하려면 Archicad 26 업데이트 2 (빌드 4019) 이상이 필요하며 지원되는 모든 운영 체제에서 사용할 수 있습니다.

참고: Design Checker는 Forward 및 SSA 가입고객만 사용할 수 있습니다.

혜택

Design Checker는 Archicad 사용자에게 다양한 이점을 제공합니다.

•이 기능은 Archicad에서 바로 사용할 수 있으므로설치 및 업데이트가 필요하지 않습니다 .

•Archicad 명령으로 작동하므로 외부 애플리케이션으로 파일을 내보내기 할 필요가 없고 결과를 가져올 필요가 없으므로 품질 보증 워크플로가 크게 간소화됩니다.

•Archicad 애드온인 Design Checker의 사용자 인터페이스는 Archicad 사용자에게 친숙하며, 외부 애플리케이션을 배우고 사용할 필요가 없습니다.

•디자인 모델 지오메트리와 데이터의 품질을 보장하기 위해 필요에 따라 디자인 프로세스 초기에디자인 품질 검사를 수행할 수 있습니다.

작동 방식

1.다음 중 하나의 방식으로 Design Checker를 엽니다.

•기본 도구 모음에서 Design Checker를 클릭합니다.

•디자인 > 모델 체크 > Design Checker.

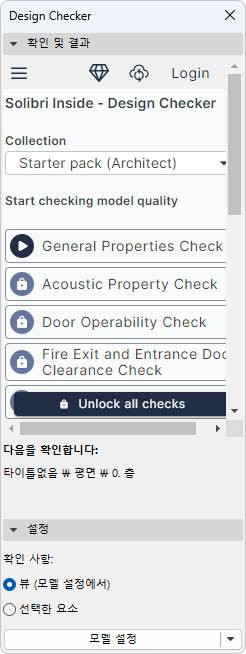

'Design Checker' 팔레트가 열리면 사용 가능한 디자인 검사가 나열됩니다.

2.팔레트 하단의 설정 패널에서 다음 중 하나를 수행합니다.

•뷰를 선택합니다 (해당 보기의 모든 요소가 검사에 참여합니다),

•검사를 실행할 요소를 선택합니다.

3.Solibri Inside로 데이터를 내보내기 위해 IFC 변환기를 지정합니다. 'IFC4 참조 뷰 기반 내보내기' 변환기를 권장합니다.

참고: IFC2x3 변환기를 사용하는 경우 "IFC 내보내기용 지오메트리 변환" 대화 상자의 "재질 보존 모드(IFC2x3 전용)" 필드가 "절대 요소를 분해하지 않으며, 보존이 보장되지 않습니다"로 설정되어 있는지 확인하세요. (참조: 재질 보존 모드 (IFC2x3 만)

4.검사를 클릭하여 실행합니다.

Design Checker는 필요한 데이터를 생성하고 작업 확인을 위해 이를 Solibri Inside로 전송합니다.

팔레트에는 검사 결과가 관련 요소와 함께 표시됩니다.

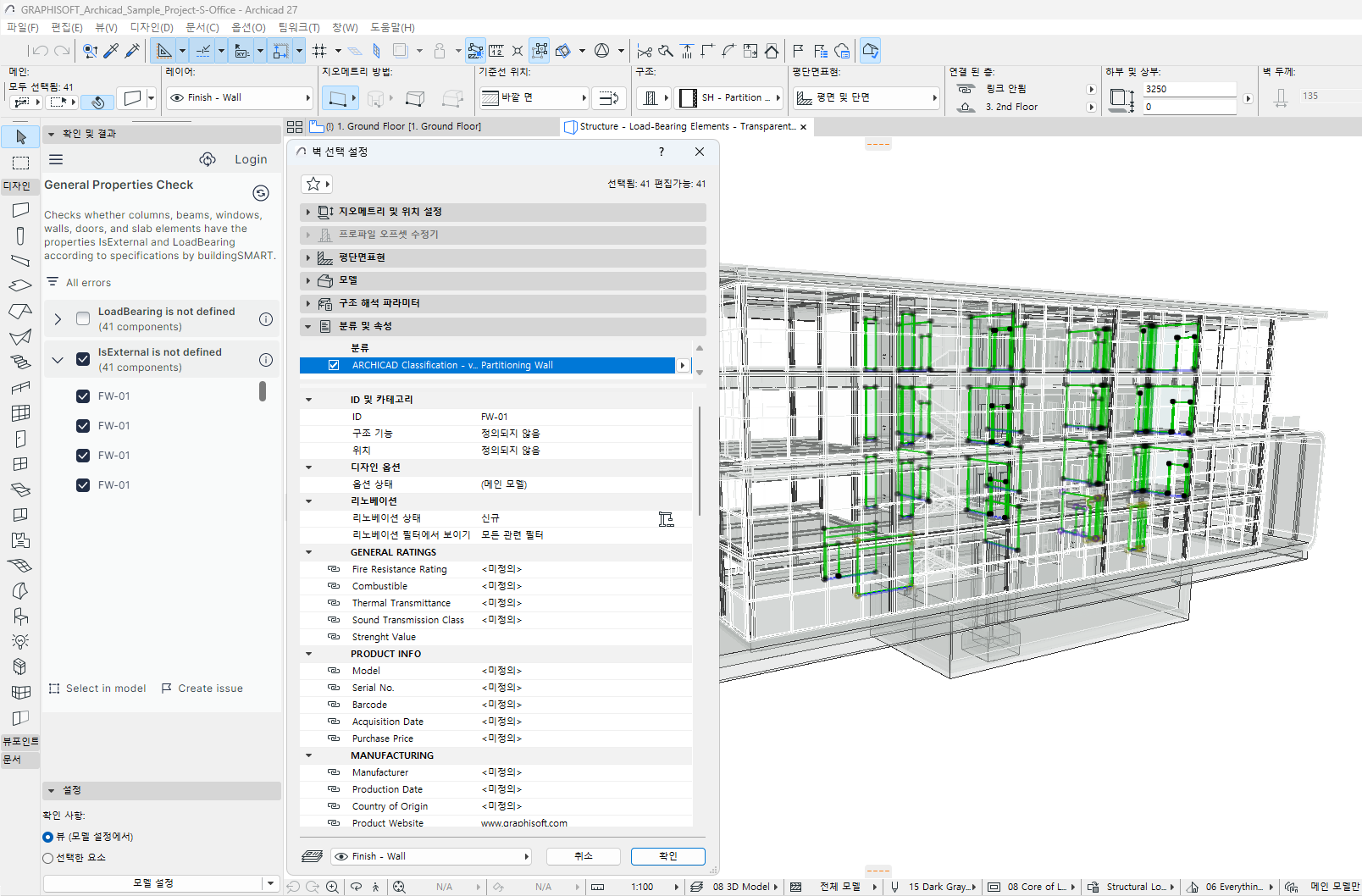

다음 이미지에서 "속성 확인"을 통해 선택한 요소의 "내화 등급" 속성을 비롯한 여러 기본 속성이 "정의되지 않음"으로 설정되어 있는 것을 확인할 수 있습니다.

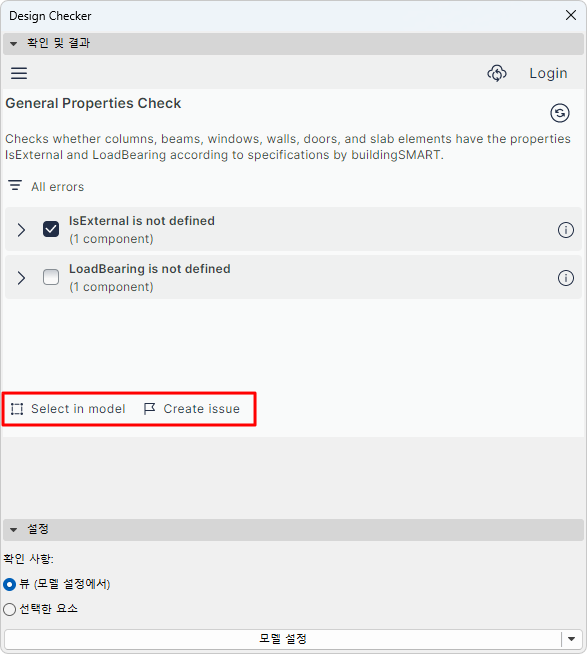

•검사에서 발견된 요소를 선택하여 문제를 시각화하고 수정할 수 있습니다.

•Archicad의 이슈 오거나이저에서 이슈를 생성할 수도 있습니다.

사용 가능한 검사

현재 사용 가능한 검사는 다음과 같지만 수시로 업데이트됩니다.

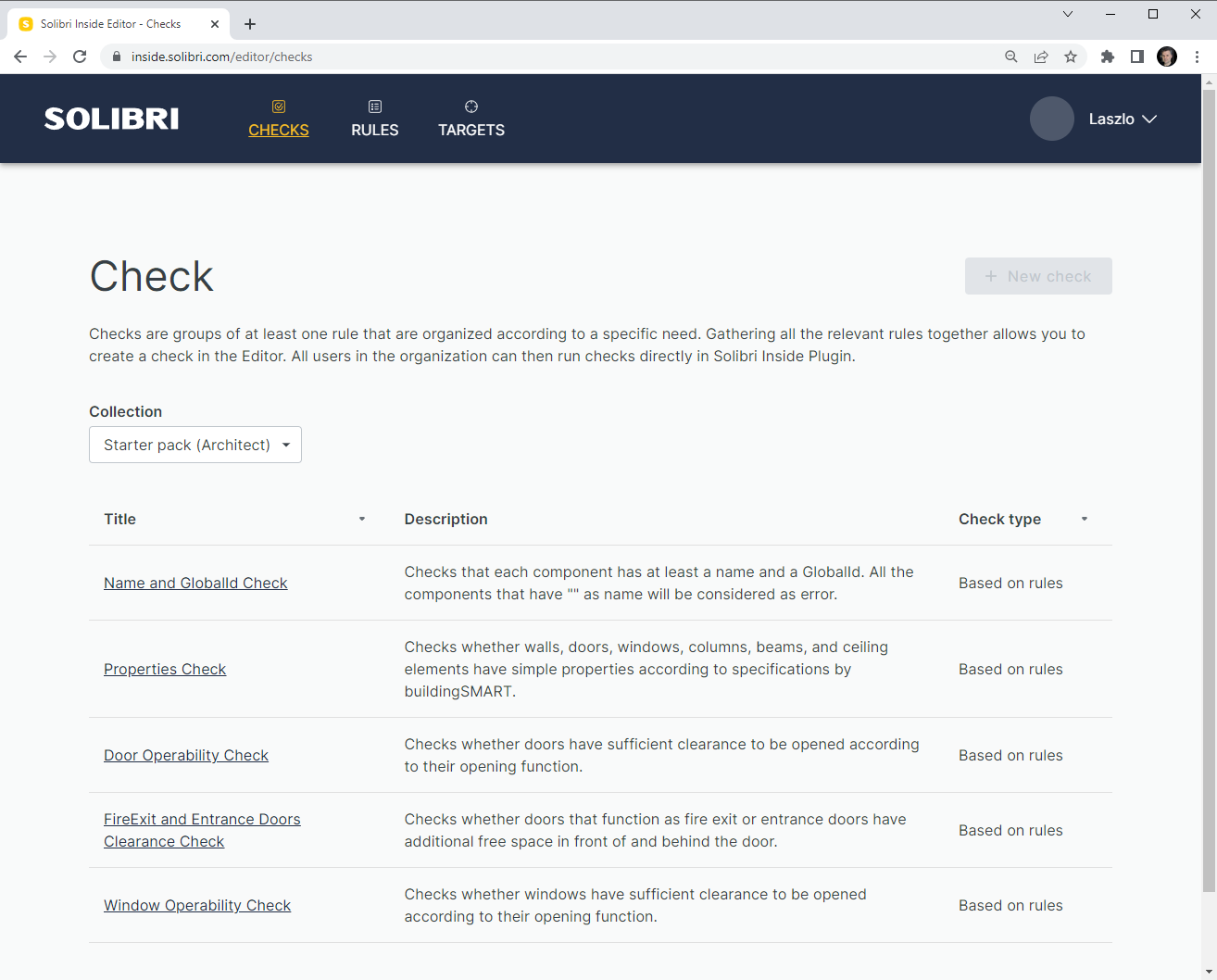

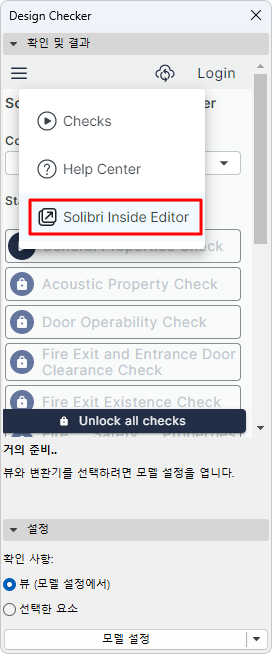

각 검사에 대한 설명을 보려면 Solibri Inside Editor 사이트로 이동하여 검사 페이지를 확인합니다. Design Checker 팔레트의 메뉴에서도 이 페이지에 액세스할 수 있습니다.

여기에서 검사를 클릭하면 각 검사의 개별 규칙을 확인할 수 있습니다.

Design Checker 버전

Design Checker는 무료 버전과 프리미엄 버전으로 제공됩니다. 이 표에서 각각의 이점을 확인하세요.

프리미엄으로 업그레이드하려면 Design Checker 팔레트에서 Solibri Inside에 로그인하세요.

팔레트 상단의업그레이드 버튼을 클릭하면 Solibri Inside 웹사이트로 이동합니다. (Solibri Inside 웹사이트에서 무료 버전에 등록한 후 팔레트에서 계정에 로그인한 경우 팔레트에 '업그레이드' 버튼이 표시됩니다)
