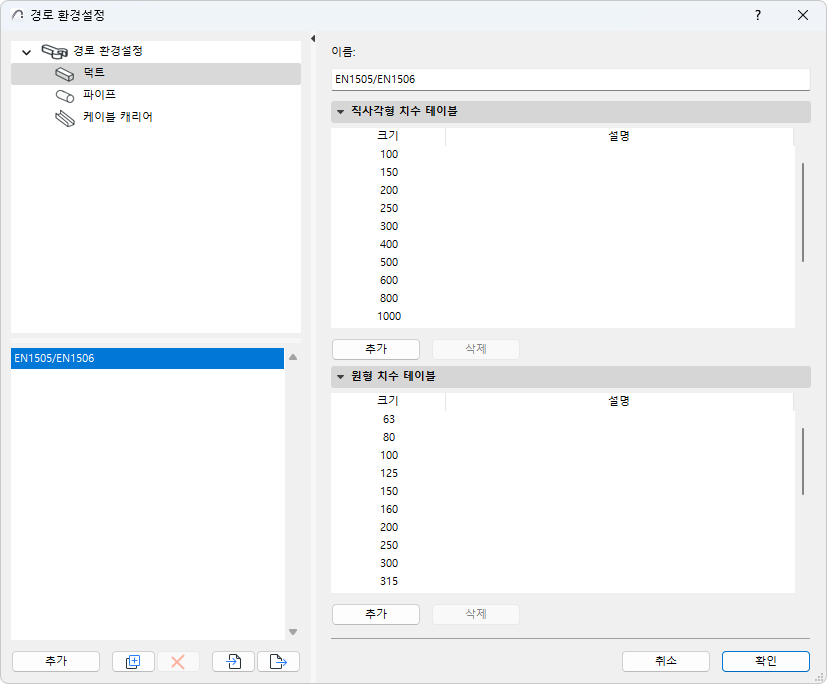

이 대화상자는 옵션 > 프로젝트 환경설정 > 경로 환경설정에 있습니다.
(표시되지 않으면 MEP 작업 환경 프로파일을 선택하세요. MEP 작업 환경 적용 를 참조하세요.)
경로 환경설정을 사용하여 MEP 모델에서 덕트, 파이프 및 케이블 캐리어 세그먼트에 대한 치수 표를 설정합니다.
각 세그먼트 유형에 필요한 만큼의 치수 표를 만들 수 있습니다.

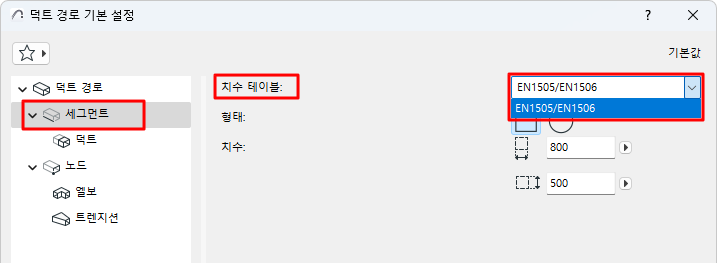

그런 다음 해당 경로 세그먼트 설정에서 필요한 표를 선택합니다.

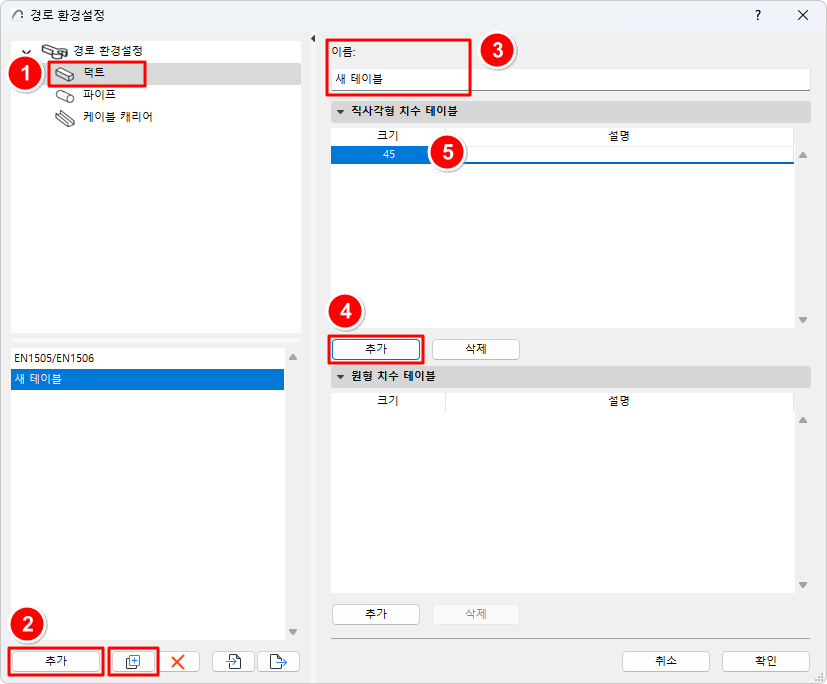

새 치수 표 만들기
1.경로 환경설정의 왼쪽에서 세그먼트 유형(덕트, 파이프 또는 케이블 캐리어)을 선택합니다.
2.추가 또는 복제 버튼을 클릭합니다.
3.오른쪽에 새 표의 이름을 입력합니다.
4.추가를 클릭합니다.
5.치수와 설명(선택 사항)을 입력합니다. 치수는 오름차순으로 자동 정렬됩니다.

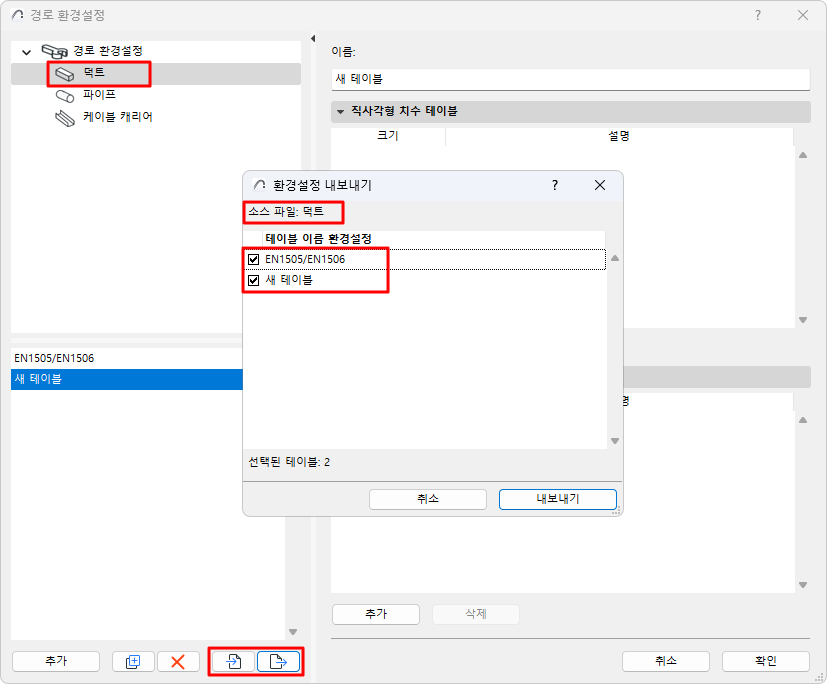

가져오기 및 내보내기 버튼을 사용하여 선택한 세그먼트 유형의 하나 이상의 치수 표를 xml 파일을 통해 공유합니다.
