Недоступно в Archicad 27 Solo
Файл в формате Модуля (.mod) - это упрощенный тип файла Archicad, который может быть объединен с проектом или размещен в нем в виде Связанного Модуля.
•В файле модуля можно сохранить все или только выбранные элементы и этажи проекта.
•Файл модуля .mod может содержать только модель и данные Плана Этажа.
•Файл модуля .mod содержит Вложенные Объекты, но в нем отсутствует информация, относящаяся к Разрезам/Фасадам/Разверткам, Рабочим Листам/Деталям и 3D-документам.
•В файле .mod хранятся только используемые его элементами реквизиты. Поэтому файл .mod намного меньше файла .pln.
•В результате применения команды Сохранить Связь как Файл всегда создается файл в формате .mod.
Примечание: Можно также разделить проект на несколько файлов PLN (не применяя файлы Модулей). См. Сохранение Выборки в Формате PLN.
Сохранение файла в качестве файла .mod из окна Плана Этажа
Сохранение вида в качестве файла .mod из Издателя
Сохранение файла в качестве файла .mod из окна Плана Этажа
1.В окне Плана Этажа активируйте команду меню Файл > Сохранить как и выберите формат файла .mod.

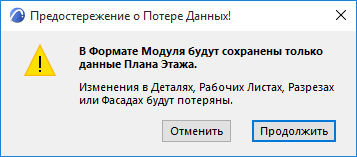

2.В результате будет отображено предупреждение о том, что файл модуля может содержать только элементы Плана Этажа.
3.Нажмите кнопку ОК для закрытия диалога и создания файла модуля.

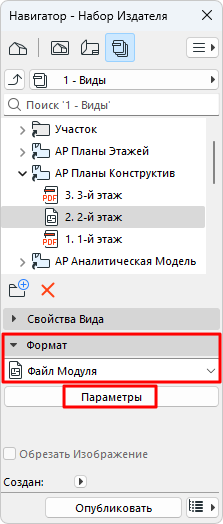

Сохранение вида в качестве файла .mod из Издателя
Доступно для видов, сохраненных в окне Плана Этажа.
Нажмите кнопку Параметров, чтобы выбрать этажи и элементы, которые хотите включить в модуль. (См. ниже.)

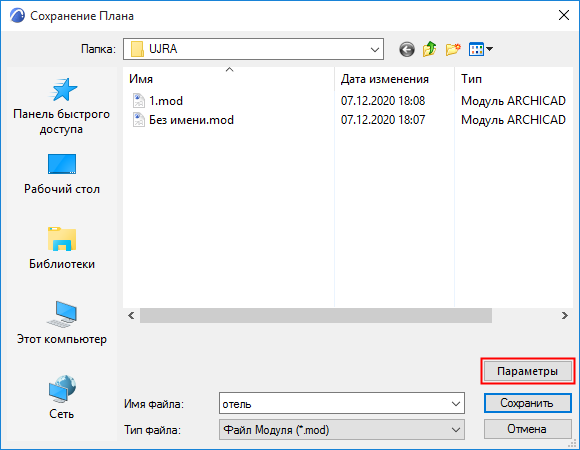

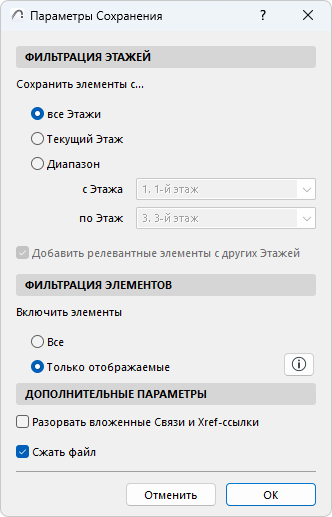

Нажмите кнопку Параметры в диалоге Сохранить Как, чтобы открыть диалог Параметров Сохранения.
•По умолчанию здесь выбран вариант Все Этажи
•Выберите Текущий Этаж или диапазон Этажей, которые требуется включить в файл модуля. Все элементы, находящиеся в диапазоне указанных этажей, будут включены в модуль.
–Добавить видимые Элементы других Этажей: При выборе вариантов Текущий Этаж или Диапазон можно сохранить в модуле элементы, отображаемые на этих этажах (в соответствии с их настройками Показа на Этажах), даже если их Собственные Этажи располагаются за пределами заданного диапазона.
Выберите сохранение всех элементов Плана Этажа или только отображаемых.
•Все элементы (скрытые и отображаемые): Сохраненный модуль будет содержать все элементы проекта, присутствующие на Плане этажа - независимо от Статуса Реконструкции или статуса Проектного Варианта.
•Только отображаемые элементы: Сохраненный модуль будет содержать только те элементы, которые
–находятся на отображаемых слоях
–отображаются согласно настройкам Неполного Показа Конструкций
–являются частью активных Проектных Вариантов
– существуют согласно их статусу Реконструкции
Разорвать вложенные Связи и Xref-ссылки
Если файл модуля содержит какие-либо вложенные Связи и/или Xref, то можно отметить этот маркер, чтобы разорвать связи с исходными файлами, если они стали недоступны или больше не используются.
См. Размещение Связи.
