Archicad Design Checker

Доступно для пользователей с соглашением SSA/Forward, начиная с версии Archicad 26 Обновление 2.

Design Checker позволяет пользователям фиксировать ошибки в процессе проектирования прямо в среде Archicad. Вы можете использовать это расширение на любом этапе  проектирования для проверки и повышения качества геометрии и данных модели - это своего рода "проверка орфографии BIM".

Design Checker использует облачный сервис Solibri Inside, разработанный родственной компанией Nemetschek Solibri. Вы можете использовать Design Checker из Archicad без учетной записи Solibri. Однако вы можете получить доступ к дополнительным функциям, зарегистрировавшись и/или перейдя на премиум-версию Solibri Inside.

Доступность

Расширение Design Checker не требуется отдельно загружать и устанавливать.

Его функции присутствуют в Archicad 26 Обновление 2 (сборка 4019) и в последующих версиях на всех поддерживаемых операционных системах.

Примечание: Расширение Design Checker доступно только для пользователей Forward и SSA.

Льготы

Design Checker дает множество преимуществ пользователям Archicad:

•Не нужно устанавливать и обновлять расширение, так как оно встроено непосредственно в Archicad.

•Поскольку оно работает как команда Archicad, нет необходимости экспортировать файлы во внешнее приложение и импортировать результаты, что значительно упрощает рабочий процесс контроля качества.

•Будучи расширением Archicad, пользовательский интерфейс Design Checker будет понятен пользователям Archicad. Кроме того, нет необходимости изучать и использовать внешнее приложение.

•Вы можете выполнять проверки на самых ранних этапах проектирования, чтобы гарантировать качество геометрии и данных модели.

Как это работает

1.Откройте расширение Design Checker, воспользовавшись одним из следующих способов:

•Нажмите кнопку Design Checker в основном табло команд

•Активируйте команду Конструирование > Проверка Модели > Design Checker.

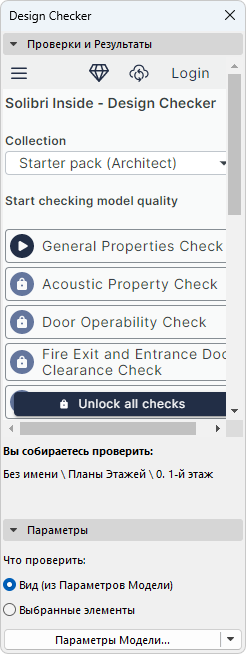

В результате будет открыта плавающая панель "Design Checker" со списком доступных способов Проверки.

2.В панели Параметров, находящейся в нижней части плавающей панели, выполните одно из следующих действий

•Выберите вид (все элементы этого вида будут участвовать в проверке),

•Выберите элементы, для которых надо выполнить Проверку

3.Выберите IFC-транслятор для экспорта данных в Solibri Inside. Мы рекомендуем использовать транслятор "IFC4 Reference View-based Export".

Примечание: Если вы используете транслятор IFC2x3, убедитесь, что для параметра "Режим сохранения материала (только IFC2x3)" в диалоге "Преобразования Геометрии для IFC-экспорта" выбран вариант "Никогда не декомпозировать элементы, сохранение не гарантируется". (См. Режим сохранения материалов (только IFC2x3)

4.Щелкните на любом типе Проверки, чтобы начать проверку.

Design Checker сгенерирует необходимые данные и отправит их в Solibri Inside для выполнения операций проверки.

В плавающей панели будут отображены обнаруженные проблемы, а также связанные с ними элементы.

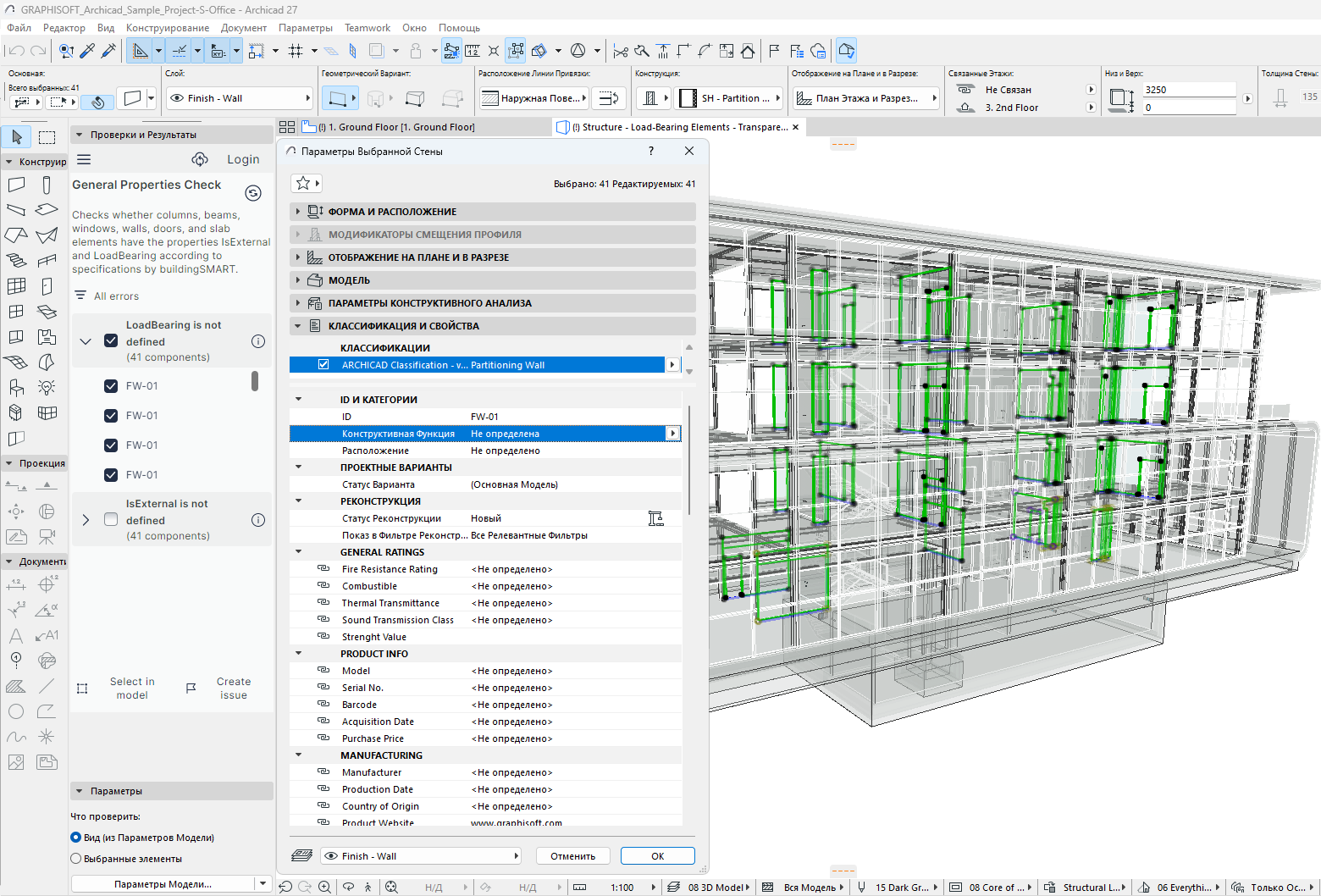

На следующем изображении "Проверка Свойств" обнаружила, что для основных Свойств выбранных элементов, включая Свойство "Огнестойкости", задано значение "Не определено".

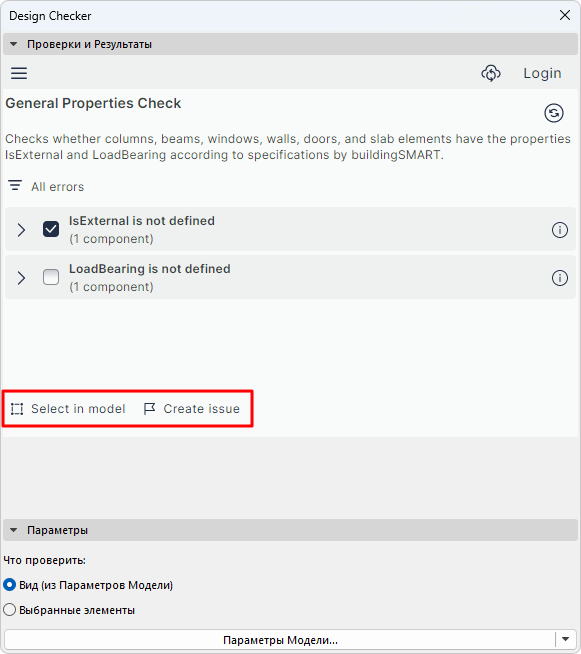

•Вы можете выбрать обнаруженные элементы, чтобы увидеть их в модели  и устранить проблемы.

•Вы также можете создать соответствующую Задачу в Организаторе Задач Archicad.

Доступные Проверки

Следующие типы Проверок уже доступны, но этот список время от времени пополняется:

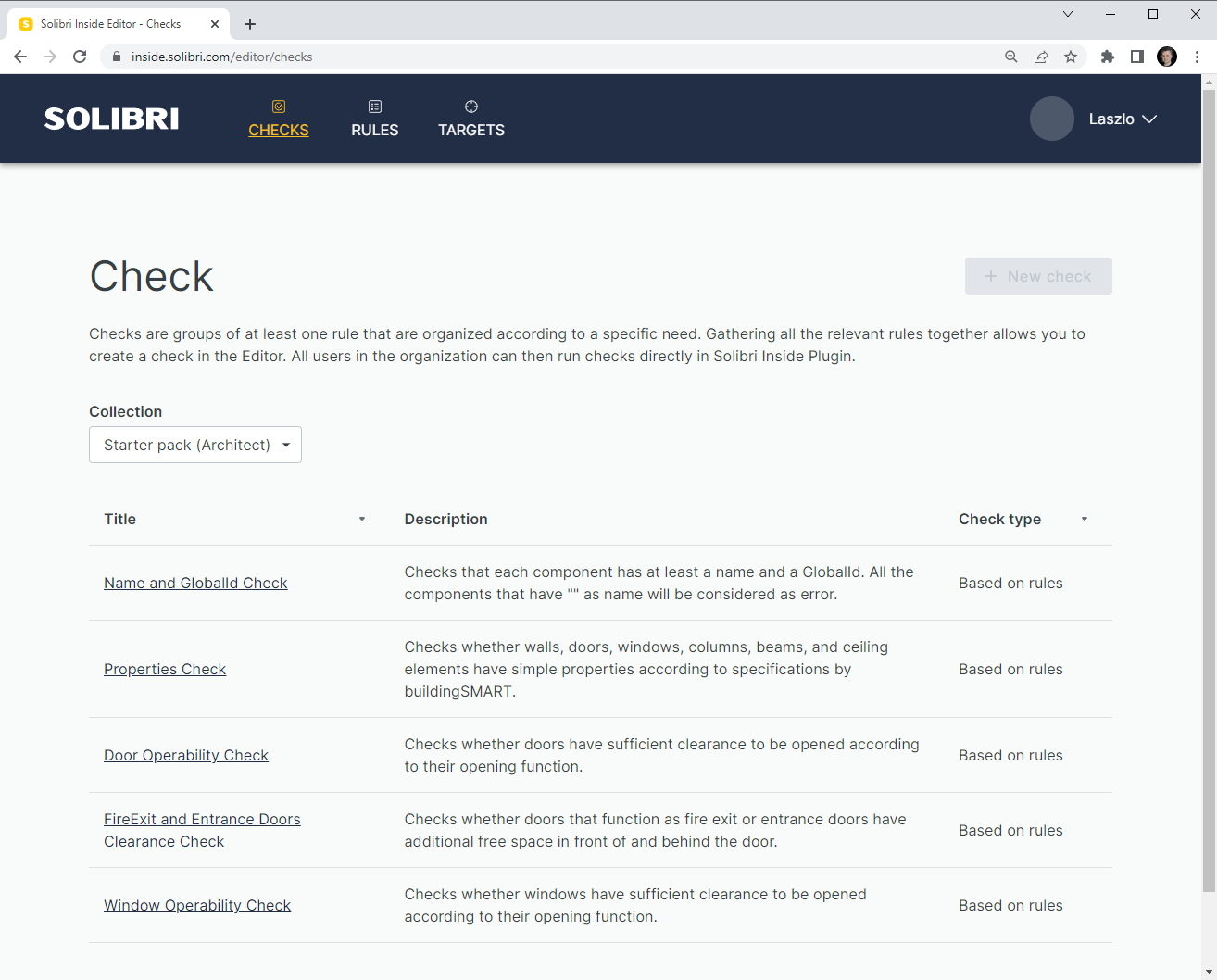

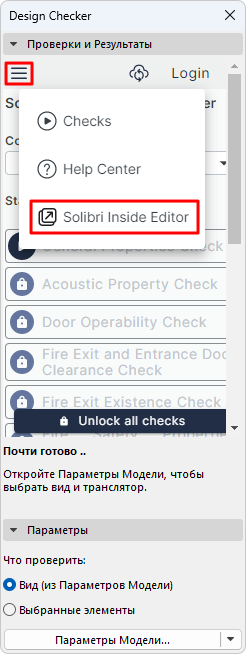

Чтобы увидеть описание каждой проверки, перейдите на сайт Solibri Inside Editor и ознакомьтесь со страницей Проверок. Вы также можете перейти на эту страницу из меню плавающей панели Design Checker:

Щелкните на любой Проверке, чтобы просмотреть используемые для нее  индивидуальные правила.

Версии Design Checker

Design Checker предоставляется в версиях freemium и premium. Ознакомьтесь с этой таблицей, чтобы узнать о преимуществах каждой версии.

Чтобы перейти на премиум-версию, войдите в Solibri Inside из плавающей панели Design Checker.

Нажмите кнопку Upgrade (Повысить) в верхней части палитры, которая приведет вас на веб-сайт Solibri Inside. (Кнопка "Upgrade" отображается в плавающей панели, если вы зарегистрировались на сайте Solibri Inside для получения доступа к бесплатной версии, а затем вошли в свою учетную запись из плавающей панели.)
