MEP-система - это сохраненный набор штриховок, линий и покрытий, используемых для отображения элементов MEP-трасс. MEP-системы являются одним из типов реквизитов проектов Archicad.
MEP-система назначается каждой Трассе в верхней части диалога Параметров Трассы.
См. Параметры Трассы - основная страница.
Чтобы создать или отредактировать MEP-системы, воспользуйтесь меню:
•Конструирование > MEP-системы
•Параметры > Реквизиты Элементов > MEP-системы
(или нажмите кнопку MEP-системы в Табло Команд Инженера MEP).

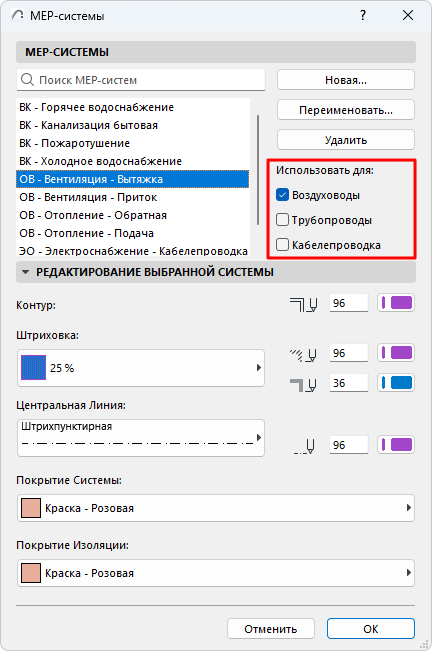

В открывшемся диалоге можно редактировать и удалять существующие или создавать новые MEP-системы.
Использовать для: отметьте один или несколько типов Трасс, для которых должна быть доступна выбранная MEP-система:
•Воздуховоды
•Трубопроводы
•Кабелепроводка
Настройки параметра Использовать для определяют включение соответствующих MEP-систем в выпадающий список в верхней части диалога Параметров Трассы.
Редактирование реквизитов MEP-систем
Воспользуйтесь элементами управления этого диалога, чтобы настроить штриховку, линии и покрытия для выбранной MEP-системы.
