Создание собственных MEP-объектов

1.На Плане Этажа или в 3D-окне смоделируйте нужный MEP-элемент при помощи любых конструктивных элементов (например, Стен, Перекрытий, Объектов, MEP-элементов).

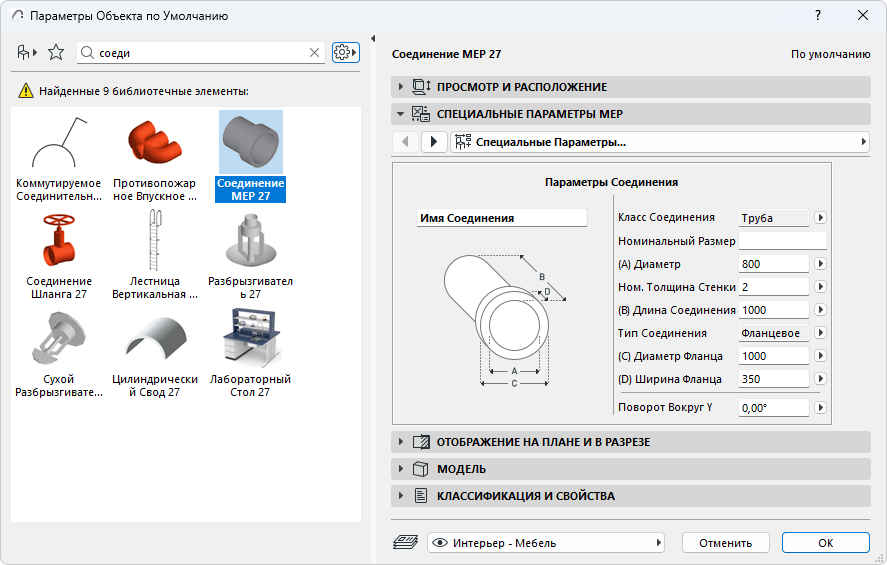

2.Если в создаваемом MEP-элементе должно присутствовать одно или несколько соединений, необходимо добавить объект(ы) Соединение MEP. Этот объект присутствует в Библиотеке MEP:

3.В 3D-окне: Активируйте команду меню Файл > Библиотеки и Объекты > Сохранить Выбранное как > Часть MEP.

4.Задайте название и папку для сохранения нового MEP-элемента.

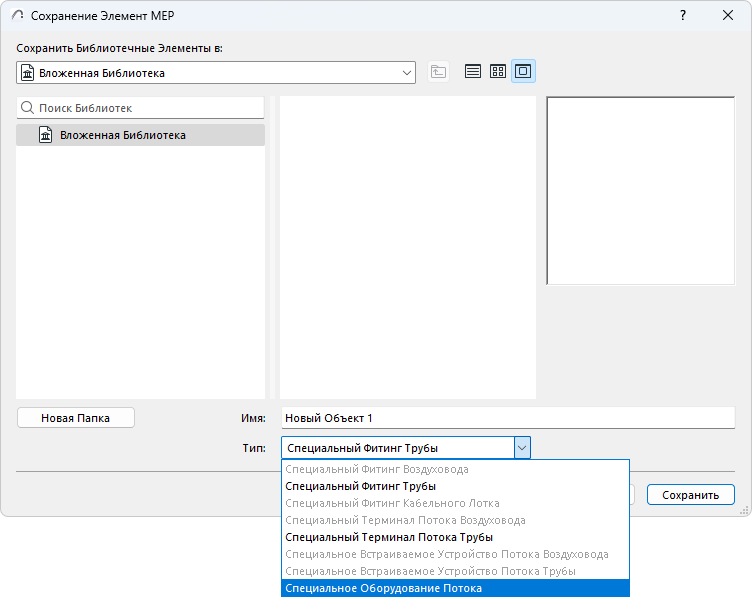

5.Выберите из выпадающего меню нужный подтип:

Примечание: Доступные в этом списке подтипы зависят от количества и типов объектов Соединений MEP, использованных при моделировании MEP-элемента. Если в пользовательском MEP-элементе есть только одно соединение, то в списке будут отсутствовать подтипы, относящиеся к оборудованию и встроенным элементам (так как они требуют наличия нескольких коллинеарных соединений).

6.Нажмите кнопку Сохранить. Новый MEP-объект будет доступен в диалогах Параметров инструмента выбранного подтипа.

См. также Создание Специальных Библиотечных Элементов и Компонентов.
