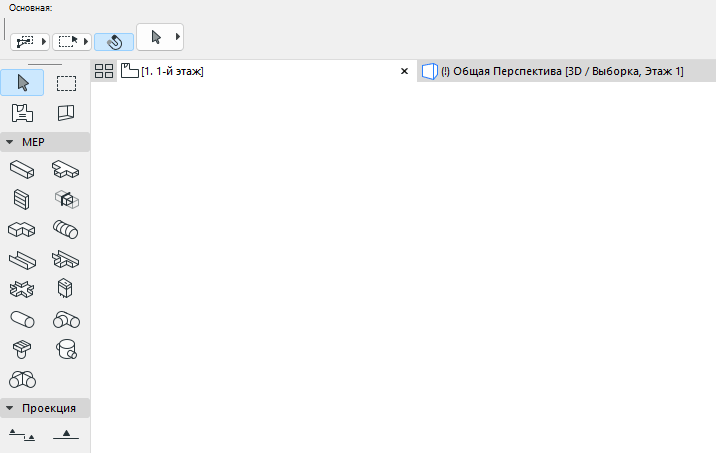

1.Выберите в панели инструментов один из инструментов Трассировки: Трассу Воздуховода, Трассу Кабельных Лотков или Трассу Труб.
2.На Плане Этажа или в 3D-окне: Последовательными щелчками мыши задайте сегменты и узлы Трассы.
•Каждый щелчок определяет местоположение узла, соединяющего соседние сегменты.
•Линия привязки проходит через центры элементов Трассы
•Нажатие клавиши Backspace приводит к удалению последнего размещенного сегмента
3.Чтобы завершить построение Трассы, сделайте второй щелчок в конечной точке последнего сегмента.
В результате будет создан единый элемент Трассы.
Отводы и переходы автоматически генерируются для каждого узла Трассы.
Поток (например, воды или воздуха), проходящий через данный элемент Трассы, всегда постоянен.
Изменение параметров в процессе создания Трассы
Начав размещать элемент трассы, вы можете изменить его сечение в Табло Слежения.

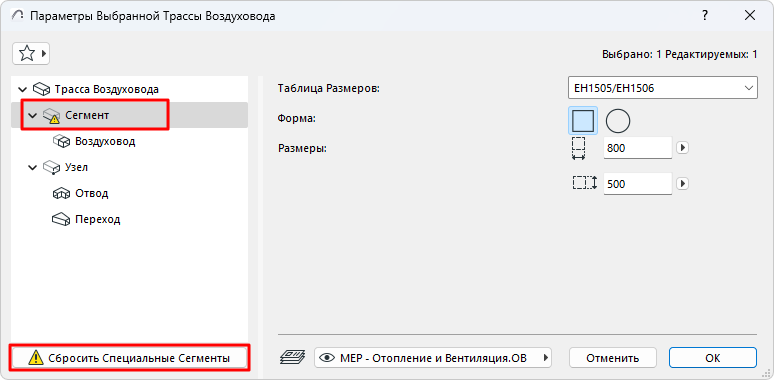

Элементы со значениями параметров, отличающимися от используемых по умолчанию, отображаются в диалоге параметров как "специальные".
Добавление Ответвления от Элемента Трассы

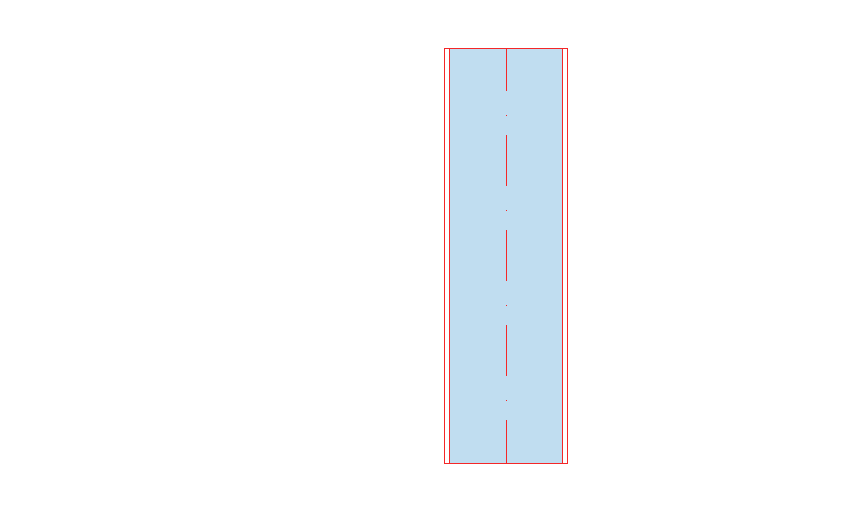

Вы можете добавить ответвление (врезку) от любого размещенного элемента трассы. Узел ответвления добавляется автоматически.
После создания ответвления исходная трасса разделяется на несколько элементов трассы.
Объединение Трасс
Трассы объединяются, если:
•Конечный узел элемента одной Трассы соединен с конечным узлом элемента другой Трассы
•Ветвь удаляется (оставшиеся Трассы будут объединены)
•Конечный узел ветви перемещается, отсоединяя прежнюю ветвь
