Редактирование отдельных сегментов и узлов

Воспользуйтесь режимом Редактирования для выбора любого отдельного сегмента или узла элемента Трассы и редактирования его параметров. (Вне режима Редактирования можно выбрать только весь элемент Трассы.)

Активация Режима Редактирования

Выберите Трассу, затем выполните одно из следующих действий:

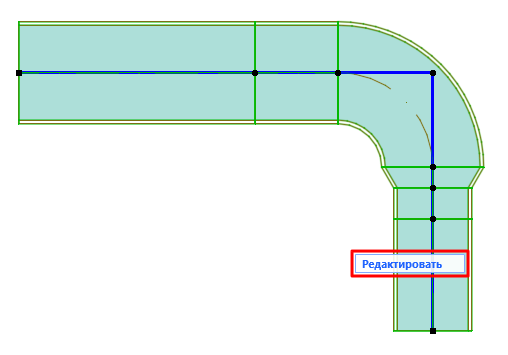

•Нажмите кнопку Редактировать, появляющуюся рядом с курсором

•Воспользуйтесь командой меню Конструирование > Активировать Режим Редактирования Системы

Использование Режима Редактирования

Выберите любой подэлемент (узел или сегмент).

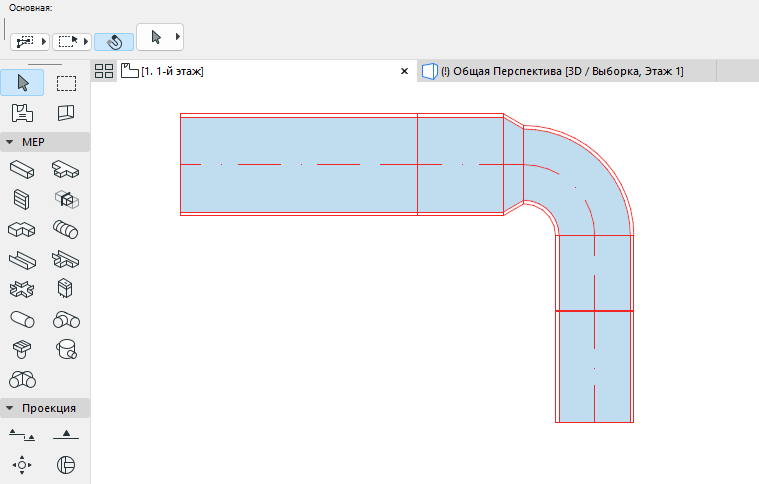

•В режиме Редактирования обычное Табло Инструментов Archicad заменяется инструментами выбора и панелью управления отображением.

•При помощи Информационного Табло можно открыть ограниченный диалог Параметров выбранного сегмента или узла.

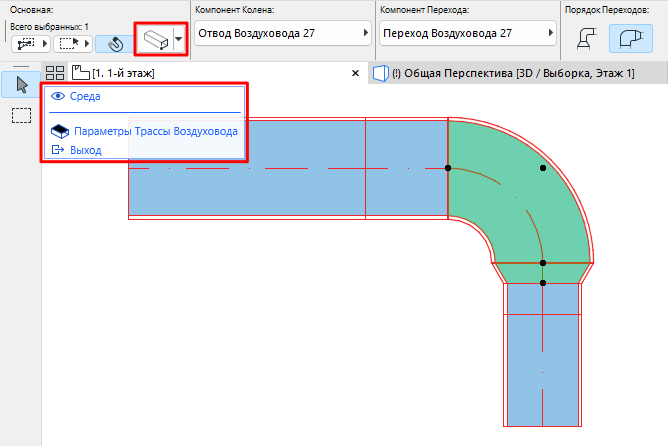

•Переключатель Среды позволяет скрыть или отобразить все прочие элементы модели (то есть все элементы, не относящиеся к выбранной Трассе). В режиме Редактирования можно редактировать только подэлементы выбранной Трассы.

•При помощи панели управления отображением можно открыть диалог Параметров всей Трассы.

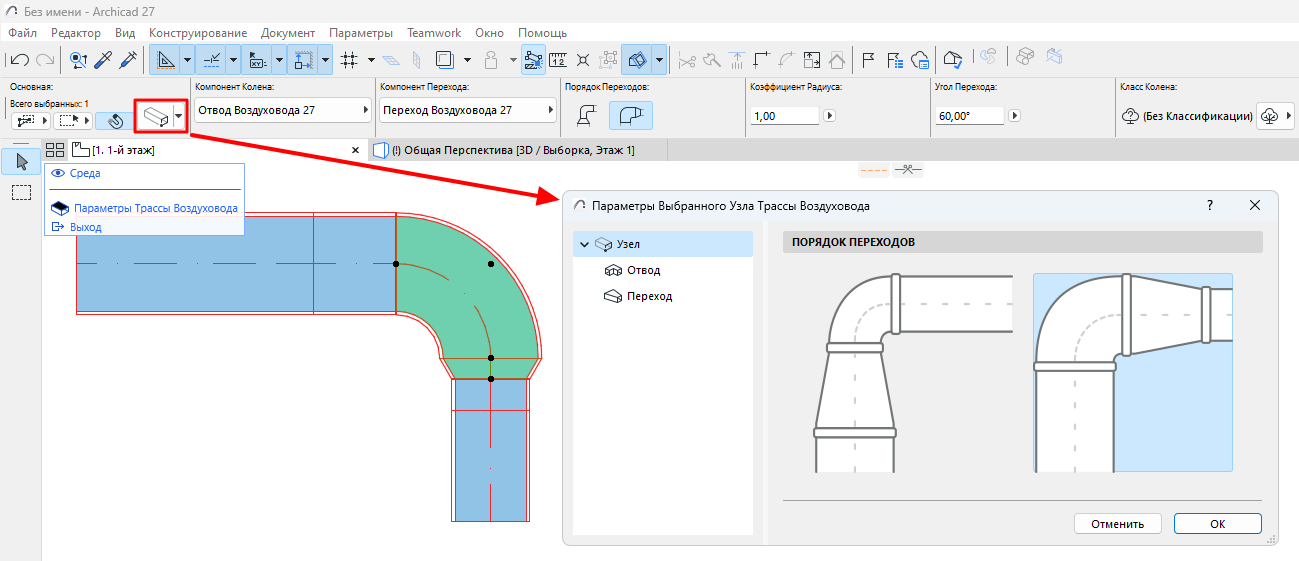

Например, изменить порядок Перехода выбранного узла:

Выход из Режима Редактирования

Выполните одно из следующих действий:

•Нажмите клавишу ESC

•В панели управления отображением щелкните на команде Выхода.

•Воспользуйтесь командой меню Конструирование > Активировать Режим Редактирования Системы
