Параметры

В этом разделе Редактора GDL отображается список всех Параметров открытого Библиотечного Элемента.

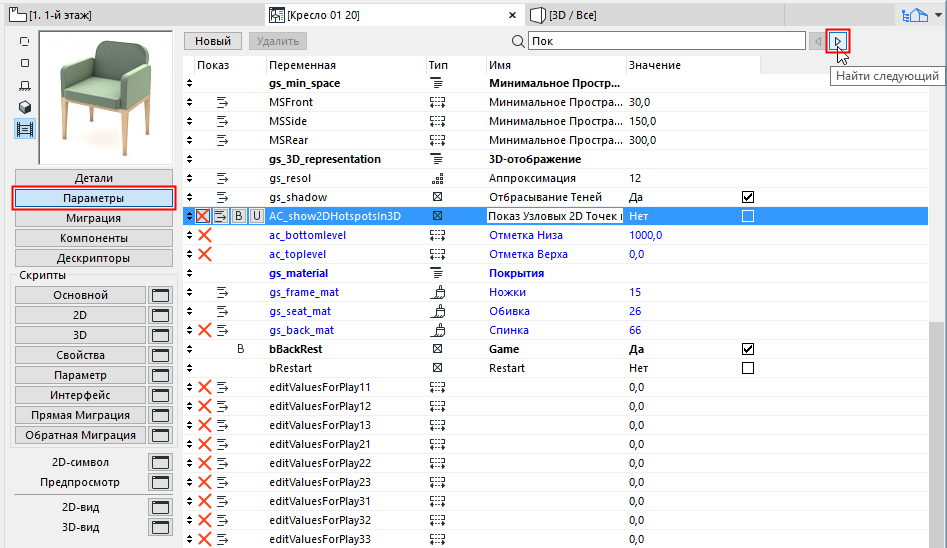

Поиск Параметров

Введите текстовую строку в поле поиска, чтобы найти ее в столбцах Переменных, Имен или Значений. Курсор переместится на первую найденную строку. Кнопки Найти следующий/Найти предыдущий предназначены для перехода к другим результатам поиска.

Задавая значения переменных в списке Параметров, вы определяете реквизиты открытого в Редакторе GDL-объекта. Заданные здесь значения используются по умолчанию в диалогах Параметров, когда вы выбираете в них данный объект. Эти локально задаваемые Параметры могут также использоваться различными Скриптами Объекта.

Синим цветом выделяются обязательные параметры (такие как размеры A и B), которые зависят от подтипа редактируемого Объекта.

Необязательные параметры доступны для использования в описании GDL-объекта. Присваиваемые им значения становятся дополнительными значениями по умолчанию, когда вы выбираете этот объект в диалоге Параметров.

Необязательные параметры обычно используются для настройки, например, количества оконных створок или дверных полотен, покрытий и т.п.

Создавать и удалять параметры можно при помощи кнопок Новый и Удалить.

Чтобы отредактировать параметр, выберите его из списка. Обратите внимание, что вы не можете менять имена переменных и типы обязательных параметров. Выбрав необязательный параметр, вы можете изменить любые его характеристики (имя переменной, тип, значение).

Настройка Типа Параметра

Пиктограммы типа указывают, как параметр интерпретируется Archicad.

Пиктограмма	Название и описание типа параметра
	Длина: определяет физические размеры GDL-объекта (значение всегда пересчитывается при использовании других единиц измерения). Значение должно быть положительным числом.
	Угол: определяет угловые размеры в градусах с десятичными знаками. Используются в таких GDL-операциях, как преобразование вращением или определение дуг.
	Действительное Число: определяет десятичные числа. Используются в GDL-скриптах, например, в качестве коэффициента увеличения/уменьшения. Нельзя использовать в качестве размерных чисел.
	Целое Число: определяет целые числа. Используется в GDL-скриптах, например, для указания количества идентичных компонентов или количества выполняемых циклов. Нельзя использовать в качестве размерных чисел.
	Логический Тип: определяет значение параметра логического типа. Значение может соответствовать 0 или 1. Оно может использоваться, например, для активизации или завершения какого-нибудь действия для GDL-объекта. Это значение может быть задано через поле ввода или путем активации маркера в строке параметра.
	Текст: определяет символьную строку, содержащую не более 255 символов. Может использоваться, например, для определения изменений в GDL -объектах или для ввода обычных слов вместо числовых значений в полях значений параметров.
	Покрытие: определяет покрытие в качестве GDL-параметра.
	Тип Линии: определяет тип линии в качестве GDL-параметра.
	Образец Штриховки: определяет образец штриховки в качестве GDL-параметра.
	Перо: определяет цвет пера в качестве GDL-параметра.
	Разделитель: виртуальный параметр, используемый исключительно для разделения и упорядочения Списка Параметров.
	Заголовок: виртуальный параметр, используемый исключительно для разделения и упорядочения Списка Параметров.
	Вы можете ограничить возможные значения параметра, определив массив или матрицу. Щелкните на этой пиктограмме, чтобы открыть диалог Значений Массива.

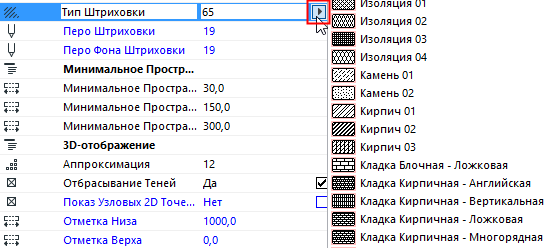

Примечание: Для параметров Покрытия, Типа Линии и Образца Штриховки: воспользуйтесь выпадающими списками для выбора нужного реквизита Archicad.

Примечание: В зависимости от способа написания GDL-скриптов, параметры могут влиять на отображение Библиотечных Элементов в 2D и в 3D.

Если вы выбираете элемент массива, то рядом с кнопкой Типа появляется еще одна пиктограмма.

Форматирование списка для Параметров

Выберите параметр и воспользуйтесь любой пиктограммой форматирования списка.

•Скрыть Параметр: скрывает параметр в панели Параметры диалога Параметров (и в Информационном Табло).

•Вложение: создает иерархию параметров. Параметр верхнего уровня может быть любого типа; однако параметр типа Заголовок не может быть вложен.

•Выделение жирным шрифтом: имя параметра выделяется жирным шрифтом.

•Уникальный: пиктограмма Уникальный (если она активна) означает, что текущий параметр НЕ будет передаваться, в процессе передачи параметров между объектами.

Примечание: если для Объекта применяются Избранные параметры, то происходит применение и "уникальных" параметров - они не исключаются.
