Comprobador de Diseño de Archicad (Design Checker)

Disponible para usuarios con contrato SSA/Forward, a partir de Archicad 26 Actualización 2.

Design Checker permite a los usuarios capturar errores mientras diseñan, directamente desde Archicad. Utilícelo en cualquier fase del proceso de diseño para validar y mejorar la calidad de la geometría y los datos de su modelo: una especie de "corrector ortográfico BIM".

Design Checker utiliza un servicio en la nube llamado Solibri Inside, desarrollado por Solibri, empresa hermana de Nemetschek. Puede utilizar Design Checker desde Archicad sin ninguna cuenta Solibri. Sin embargo, puede acceder a funciones adicionales registrándose y/o actualizando a la versión Premium de Solibri Inside.

Disponiblidad

No es necesario descargarlo por separado para obtener Design Checker.

Esta funcionalidad requiere Archicad 26 Actualización 2 (build 4019) o posterior y está disponible en todos los sistemas operativos compatibles.

Nota: Design Checker sólo está disponible para usuarios de Forward y SSA.

Beneficios

Design Checker ofrece múltiples ventajas a los usuarios de Archicad:

•No es necesaria la instalación ni las actualizaciones, ya que la funcionalidad está disponible con Archicad de fábrica.

•Dado que funciona como un comando de Archicad, no hay necesidad de exportar archivos a una aplicación externa e importar los resultados, lo que simplifica enormemente su flujo de trabajo de control de calidad.

•Como una Extensión de Archicad, la interface de usuario de Design Checker será familiar para los usuarios de Archicad, y no hay necesidad de aprender y utilizar una aplicación externa.

•Puede realizar controles de calidad del diseño tan pronto como desee para garantizar la calidad de la geometría y los datos de su modelo.

Cómo funciona

1.Abra Design Checker con uno de los siguientes comandos:

•Haga clic en Design Checker desde la barra de herramientas principal

•Use el comando Diseño > Comprobación del Modelo > Design Checker.

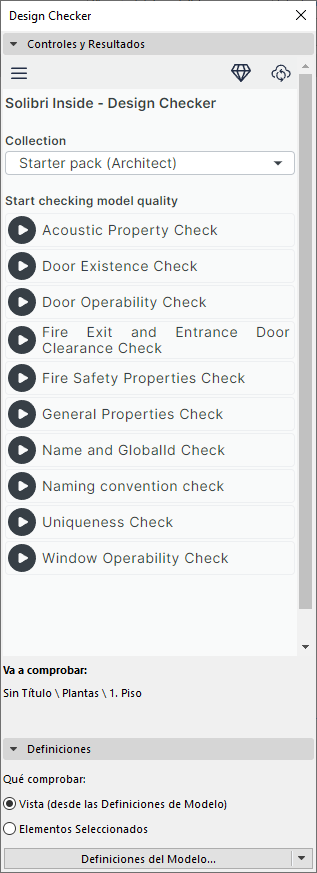

Se abre la paleta de «Design Checker", que enumera los comprobadores de diseño disponibles.

2.En el panel de Definiciones, situado en la parte inferior de la Paleta, realice una de las siguientes acciones

•Seleccione una vista (todos los elementos de esa vista participarán en la Comprobación),

•Seleccione los elementos sobre los que se ejecutará la Comprobación

3.Especifique un Traductor IFC para exportar datos a Solibri Inside. Recomendamos el traductor «Exportación Basada en IFC4 Reference View".

Nota: Si utiliza un Traductor IFC2x3, asegúrese de que el campo «Modo de preservación del Material (solo IFC2x3)" del cuadro de diálogo «Conversión de Geometrías para la Exportación IFC" está ajustado a «Nunca explote elementos, la preservación no está garantizada". (Ver Modo de preservación de materiales (solo IFC2x3)

4.Haga clic en cualquiera de las Comprobaciones para ejecutarla.

Design Checker genera los datos necesarios y los envía a Solibri Inside para las operaciones de comprobación.

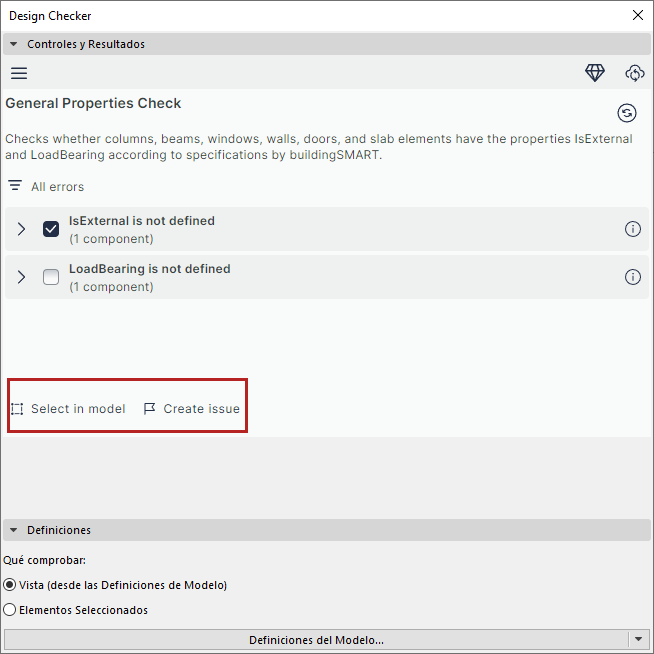

La Paleta muestra las incidencias resultantes, junto con sus elementos relacionados.

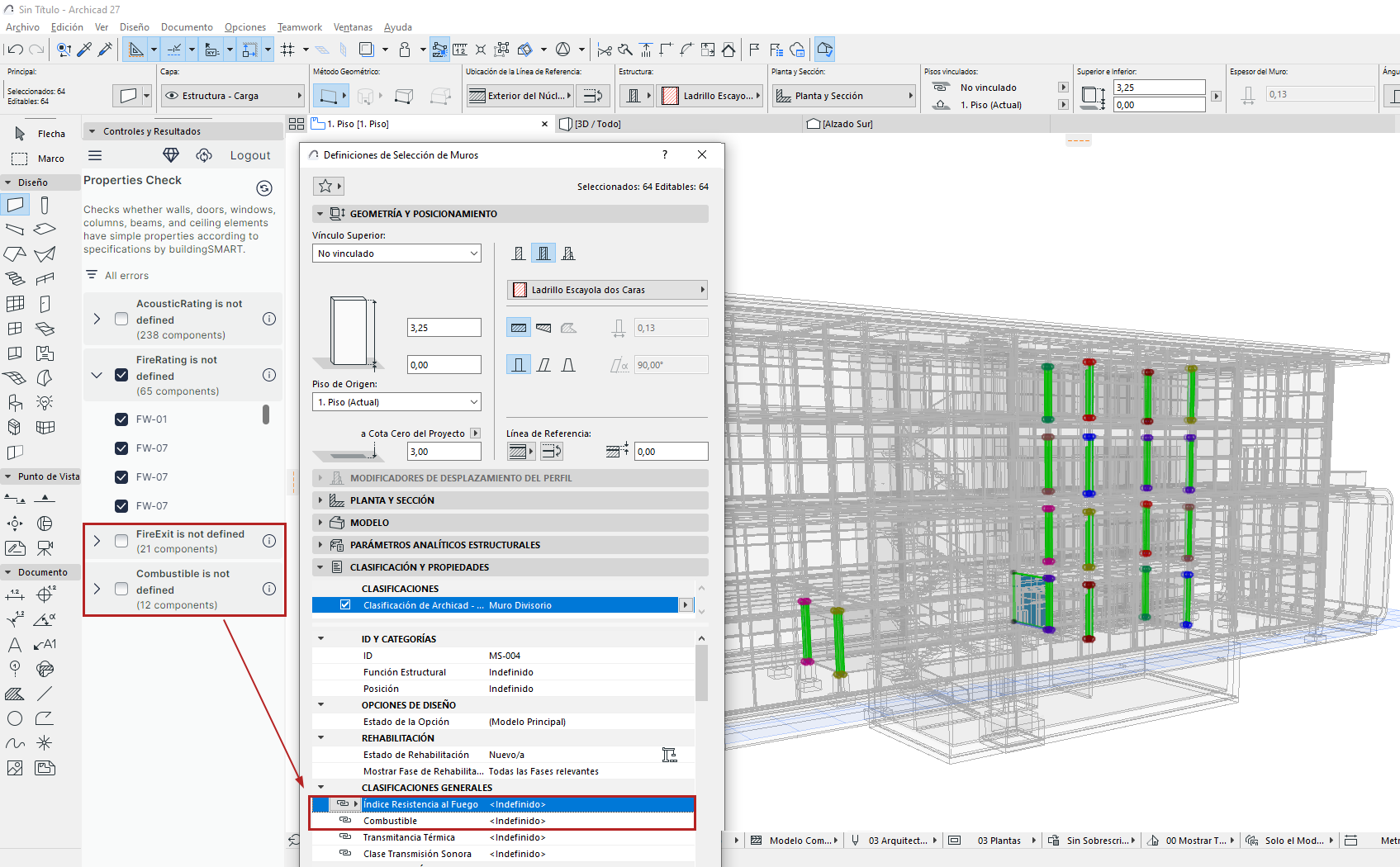

En la siguiente imagen, la "Comprobación de Propiedades" ha encontrado que los elementos seleccionados tienen varias de sus Propiedades básicas, incluyendo su Propiedad "Resistencia al Fuego", ajustada a "No definida".

•Puede seleccionar los elementos encontrados por la Comprobación para visualizar y corregir los problemas.

•También puede crear una Incidencia en el Organizador de Incidencias de Archicad.

Comprobaciones Disponibles

Las siguientes Comprobaciones están disponibles actualmente, pero se actualizan de vez en cuando:

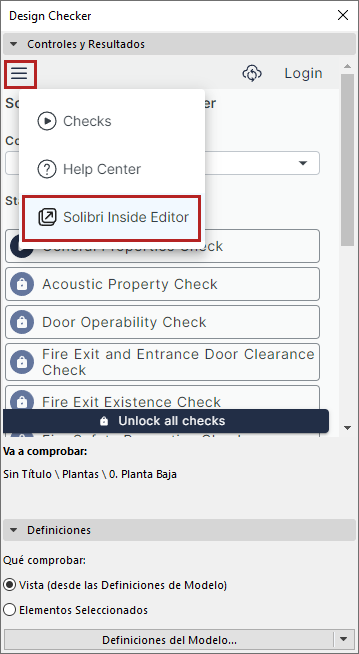

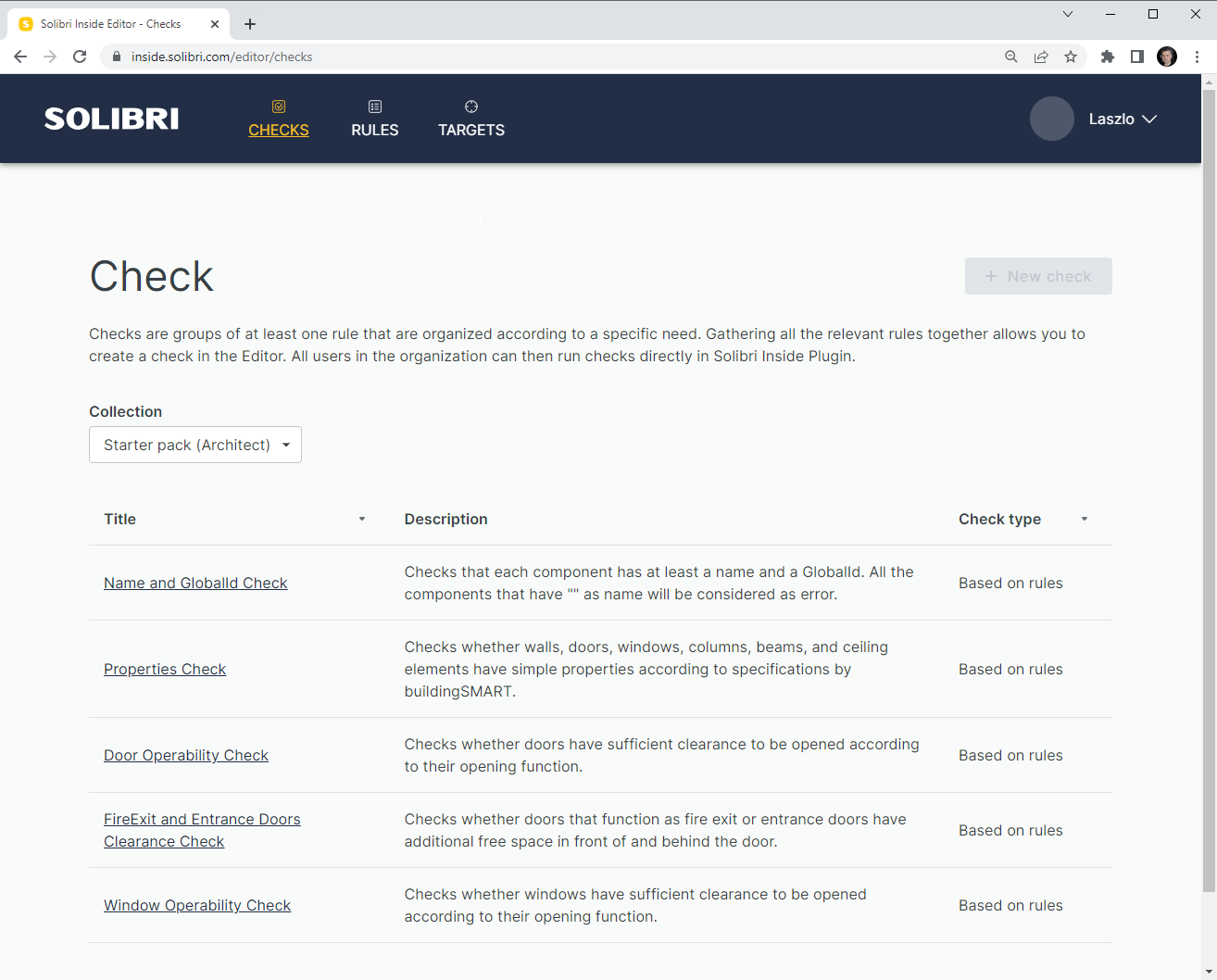

Para ver una descripción de cada comprobación, vaya al sitio de Solibri Inside Editor y consulte la página Comprobaciones (Checks). También puede acceder a esta página desde el menú de la Paleta de Design Checker:

Desde aquí, haga clic en cualquier Comprobación para ver sus Reglas individuales.

Versiones de Design Checker

Design Checker tiene versiones freemium y premium. Consulte esta tabla para conocer las ventajas de cada uno.

Para pasar a Premium, inicie sesión en Solibri Inside desde la Paleta de Design Checker.

Haga clic en el botón Actualizar situado en la parte superior de la Paleta, que le llevará al sitio web de Solibri Inside. (El botón "Actualizar" aparece en la Paleta si se ha registrado para la versión gratuita en el sitio web de Solibri Inside y, a continuación, ha iniciado sesión en su cuenta desde la Paleta)
