Un Sistema MEP es un conjunto guardado de las tramas, líneas y superficies utilizadas para mostrar los elementos de Recorrido MEP. Los Sistemas MEP son atributos del Proyecto Archicad.
A cada elemento de Recorrido se le asigna un Sistema MEP en la parte superior del cuadro de diálogo de Definiciones del Recorrido.
Ver Definiciones del Recorrido - página principal.

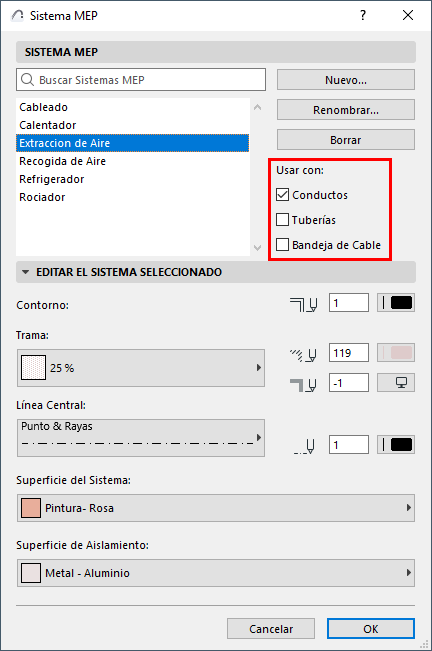

Defina o edite Sistemas MEP en
•Diseño > Sistemas MEP
•Opciones > Atributos de Elemento > Sistemas MEP
(o utilice el atajo de teclado de Sistemas MEP desde la Barra de Herramientas de Ingeniería MEP).
Utilice o edite los Sistemas MEP predefinidos, o cree otros nuevos.
Usar Con: Marque uno o más tipos de Recorrido que deben utilizar este Sistema MEP:
•Conductos
•Tuberías
•Bandeja de Cable
Basándose en esta definición de Usar Con, los Sistemas MEP están disponibles para el tipo de elemento de Recorrido correspondiente, en la parte superior de su diálogo de Definiciones del Recorrido.
Editar atributos del Sistema MEP
Utilice los controles para definir tramas, líneas y superficies para el Sistema MEP actual.
