Un Sistema Impiantistica è un insieme salvato di retini, linee e superfici utilizzate per visualizzare i percorsi MEP e gli elementi della Libreria MEP.
I Sistemi Impiantistica sono attributi del progetto Archicad.
Assegnazione del Sistema Impiantistica
•A ciascun percorso è assegnato un Sistema Impiantistica nella parte superiore della finestra Impostazioni Percorso. Vedere Impostazioni Percorso - pagina principale.
Nota: quando si collega un elemento di percorso a un oggetto MEP indipendente, l'elemento di percorso "eredita" automaticamente il Sistema MEP dell'oggetto, invece di utilizzare il Sistema Impiantistica impostato per l'elemento di percorso.
•Assegnazione del Sistema Impiantistica a Terminale, Accessorio e Apparecchiatura nelle impostazioni dell'elemento: vedi Oggetti MEP compatibili nella Libreria Archicad.
Definire o Modificare gli Attributi del Sistema Impiantistica

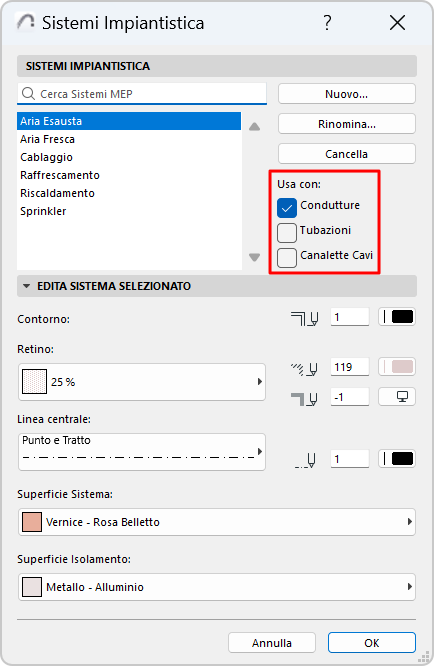

Definire o modificare i Sistemi Impiantistica su
•Design > Sistema Impiantistica
•Opzioni > Attributi elemento > Sistema Impiantistica
(o usare la scorciatoia Sistemi Impiantistica della barra strumenti Ingegneria MEP).
Utilizzare o modificare i Sistemi Impiantistica predefiniti o crearne di nuovi.
Usa con: Selezionare uno o più tipi di Percorso che dovranno utilizzare questo Sistema Impiantistica:
•Condutture
•Tubazioni
•Canalette Cavi
In base a questa definizione di Uso con, i Sistemi Impiantistica sono disponibili per l'elemento Percorso corrispondente, nella parte superiore della finestra di dialogo Impostazioni Percorso.
Modifica degli attributi del Sistema Impiantistica
Utilizzare i controlli per impostare retini, linee e superfici per il Sistema MEP corrente.
